Ваз 2109 замена стоек

Замена задней стойки ВАЗ

Задались вопросом когда менять задние стойки ВАЗ, можно их поменять в домашних условиях самому. Отвечу, стойки можно поменять самому в домашних условиях, но как понять, когда надо менять стойки.

Признаки неисправности задней стойки, при езде по дороги зад машины раскачивается, при попадании заднего колеса в ямку происходит удар в стойке.

Признак хорошей задней стойки, зад машины не раскачивает на дороги, при попадании заднего колеса в ямку колесо проваливается в нее без удара, мягко.

Исходя из этих признаков, определились, надо менять задние стойки. Задние стойки сейчас в основном выпускают неразборными, поэтому лучше заранее купить новые, а не пытаться прокачать старые, так как они могут оказаться неразборными.

Теперь надо определиться с выбором задних стоек. Задние стойки делятся на газовые и масляные.

Какие стойки лучше поставить?

Чтобы определиться с выбором, проанализируйте, что для Вас важнее в машине и по каким дорогам чаще ездите. Газовые стойки отлично держат машину на хорошей дороге с большой скоростью, но стоит выехать на бездорожье или гравийную дорогу как машина превратиться в погремушку. Так как газовые стойки дают небольшое сопротивление на сжатие, тем самым мелкие и частые кочки будут плохо поглощаться отдавая в кузов машины. Масляные стойки хороши для тех кто часто ездит по бездорожью (в России пол страны бездорожье) они немного хуже держат машину на большой скорости но зато мягко ведут себя на бездорожье, так как в них нет сопротивление на сжатие, сопротивляются они только на разжатие, тем самым, лучше газовых, поглощают мелкие и частые кочки.

Для замены задних стоек в домашних условиях желательно иметь стяжки пружин, если нет стяжек, то можно без них поменять, но это будет немного сложней.

Ниже на фото показано как поднять машину и снять колесо, обязательно подстраховывайте домкрат пеньком, или кирпичами.

Фото. Машина стоит на домкрате, со страховочным пеньком.

Открутите болт стойки, он показан на фото ниже. Но не всегда этот болт легко выходит, бывает, болт клиент втулке стойки. Заклинивший болт можно просто срезать болгаркой или ножовкой по металлу. Можно постараться выбить, сначала попробуйте ключом его прокрутить если прокрутился то ништяк, круговыми движениями вытягивайте. Но не пытайтесь бить по резьбе, можно разбить резьбу тем самым расширив конец болта тогда он точно упрется во втулку стойки и заклинит. Попробуйте выбить болт так, возьмите тонкое зубило или мощную отвертку, вбейте ее между шляпкой болта и креплением стойки, если болт выдвинется забейте его снова, опять вбейте зубило, раскачивайте его такими ударами. Желательно иметь WD-40 прыскайте его в болт. Если так долго мучится то болт выйдет, а если не получается, болт сидит как приваренный, то срезайте его не жалея.

Фото. Снятое колесо, видно болт который надо открутить для снятия стойки.

После того как снят нижний болт нужно открутить гайку штока стойки, если в машине стоит панель как на фото ниже, ее надо снять чтобы добраться до штока.

Фото. Вид багажника с полкой, которую надо снять, чтобы добраться до штока стойки.

Обычно гайка легко откручивается но на всякий случай спрысните ее WD-40, пусть откиснет минут десять. Вставьте накидной ключ как показано на фото ниже, а ключом на восемь держите шток от прокручивания. Открутив гайку штока стойка выйдет вниз.

Фото. Показано как надо скручивать гайку стойки.

Ниже на фото показано как стянуть пружину, теперь вставляйте шток стойки в машину, закручивайте гайку, закручивайте нижний болт стойки, снимайте стяжки пружины, стойку заменили.

Новая стойка сжатыми пружинами, готовая установки на машину.

Чтобы легко вставить нижнюю часть стойки в крепление, балку можно оттянуть при помощи ломика, как показано на фото.

Фото. Показано как вставить ломик для отжима задней балки.

При замене стойки без стяжки пружины, стойку закручивают в нижнее крепление, затем домкратом поднимают балку, направляя шток в отверстие, но будьте внимательны, направляя стойку шток недолжен не во что упираться, так как он будет вдавливаться, старайтесь точно попасть штоком в отверстие.

Стойки надо менять вдвоем, одному очень сложно.

Фото. Так ставиться домкрат для сжатия пружины задней стойки без стяжек.

ВАЗ 2109 задняя стойка есть разница левая или правая?

Разницы в стойках нет, они не делятся на левую и правую.

Как определить что надо менять амортизатор и или его стойку?

Определить очень просто, нажмите на машину возле того колеса, если машина поднимется плавно это хорошая стойка, а если несколько раз качнется то это плохая стойка. Либо при попадании в яму идет резкий стук в стойке это плохая стойка, либо по трассе машину раскачивает как на качелях тоже плохие амортизаторы.

Замена задней стойки ВАЗ. Видео.

eidos-d › Блог › Замена стоек, пружин, рулевых наконечников ваз 2114

Предыстория.
Уважаемые читатели, прошу не судить строго, может кому инфа будет полезной.Раньше ездил на заднем приводе, поэтому с этим делом сталкиваюсь впервые.
Ну так вот. Ездил я долго ничего меня не беспокоило, но вот передние стойки и собственно сама посадка меня наводила на подозрение. Толи пружины со временем осели, то ли стойкам пришел ППЦ.Ударов никаких не было. Хотя все же процентов на 60 я грешил на стойки, т.к. при наезде на «лежачих полицейских » она как-то сильно прыгала и ремень генератора касался штанги стабилизатора. Вооот. Ну и потом как говорится «не было бы счастья так несчастье помогло» — ехал к знакомому, на шабашку, а у него возле дома дорогу еще не закатали асфальтом, ну я на одной из ям оторвал себе глушитель прям по самые штаны! Доехал до дома пытаясь сильно не давить на педаль, меня и так было слышно на всю округу…Глушитель -это ерунда, проще было его купить новый и все. Но вот на следующий день моей правой стойке пришел кирдык!Приехали называется!Надо менять, и подумал может сразу пружины поставить повыше, надоело постоянно мандражировать на кочках. Перерыл интернет, как че делается. Вроде все просто и ясно, но сколько лет этим стойкам, болтам, когда их меняли Х, З, , прошлый хозяин проговорился, сказав что он ее взял у каких-то молодых пацанов.
Я решил не брать все сразу, дабы не поменять рабочую деталь на какую-то браковку, как обычно бывает. ВОт что взял:

Стойки купил в сборе. цена: 1150р. -1шт «Белмаг»

Пружины стоковые, восьмерочные цена : 650р. пара
и еще взял рулевые наконечники, решил их поменять по ходу дела… стоят 500р. К стати в комплекте наконечников болтов и шплинтов не было. Так что прикупите, лишним не будет.

ЗАМЕНА СТОЕК, ПРУЖИН, РУЛЕВЫХ НАКОНЕЧНИКОВ

Домкратим перед машины.
Снимаем колеса

Выпресовываем рулевой наконечник со стойки. Для этого надо вытащить шплинт, и открутить болт.

Дальше откручиваем два болта, один из них регулировочный. Тот что сверху. В инете прочел надо метки ставить… Да действительно, если стойку не собираетесь менять. Метку ставим со стороны болта, а не гайки.

Далее —-
Меняем рулевой наконечник. Про него-то забыли.Резьба на нем обратная, так что тут наоборот крутить надо. У меня он отдался вместе с регулировочной гайкой, вот:

СОбираем новую стойку.
Обязательно ее прокачать! Инструкция прилагалась.

Дальше все в обратном порядке…
Стяжки с пружины снимаем
Крепим стойку к чашке, на 3 гайки
Аккурат собираем нижнюю часть ( кулак и регулировочные болты)
Покрутили колесо, убедились что вал на месте
Шланг тормоза на место.
Пыльник в окне рулевой ( заменить если надо)
Собрали рулевой наконечник
Колесо.
Итог:

Результатом в принципе доволен. Немного непривычно, жестковато.Оценка такая по пяти бальной шкале. Комфорт 4-, Трасса 4+, по городу 4. На ямах 4.

Замена амортизаторов ВАЗ 2108, 2109, 21099: автолюбителю на заметку

В результате длительной эксплуатации автомобиля либо преждевременной поломки у владельца транспортного средства может возникнуть необходимость заменить передние и задние стойки. На моделях ВАЗ 2108, 2109 и 21099 срок работы амортизаторов варьируется в пределах 50–100 тысяч километров пробега и зависит от условий езды. Управлять автомобилем с неисправными амортизационными стойками запрещается, так как поломка может привести к аварии. Посему важно хотя бы представлять в теории, как производится замена.

Читать еще:  Замена главного цилиндра сцепления на ВАЗ-2104-2107

Предназначение амортизаторов

Основная функция амортизаторов заключается в удерживании транспортного средства на дороге при любом состоянии дорожного покрытия. За счёт стоек не теряется управление при наездах на неровности, что обеспечивает комфортную езду. Также передние и задние стойки не позволяют автомобилю сильно крениться при вхождении в резкий поворот.

Как задняя, так и передняя амортизационная стойка ВАЗ 2108, 2109, 21099 состоят из двух элементов — самого амортизатора и смягчающей пружины. Амортизатор представляет собой цилиндрическую трубу с гладкими внутренними стенками, заполненную рабочей жидкостью. В ходе движения автомобиля пружина не даёт амортизатору опускаться на слишком низкую высоту.

Элементы передней подвески: 1 — защитный колпак; 2 — ограничитель хода сжатия опоры; 3 — верхняя опора стойки; 4 — подшипник верхней опоры; 5 — верхняя чашка пружины; 6 — пружина передней подвески; 7 — регулировочный болт; 8 — эксцентриковая шайба; 9 — защитный кожух; 10 — буфер хода сжатия

Причины и признаки необходимости замены стоек

Неисправность амортизационных стоек в автомобилях ВАЗ 2108, 2109, 21099 можно определить по ряду признаков. В том числе:

  • характерный стук из-под днища автомобиля, возникающий вследствие износа крепления;
  • наличие чёрных потеков на корпусе амортизатора, которые можно легко обнаружить при визуальном осмотре;
  • неэффективное гашение колебаний, приводящее к чрезмерной раскачке кузова автомобиля на неровной трассе;
  • сильная тряска при наездах на кочки.

Получить достоверную информацию о техническом состоянии амортизаторов ВАЗ 2108, 2109 или 21099 позволяет испытание автомобиля на вибростенде. Компьютеризированный стенд учитывает особенности конструкции стоек конкретной модели автомобиля и выполняет проверку посредством имитации различных дорожных условий. Результаты испытаний позволяют узнать об исправности и остаточном ресурсе амортизаторов.

Необходимые инструменты

Снять неисправные стойки и установить на их место новые возможно самостоятельно. Для этого потребуется следующий набор инструментов и приспособлений:

  • Торцевая головка на 17 и 19.
  • Монтировка.
  • Накидной ключ.
  • Домкрат.
  • Пассатижи.
  • Трещоточная рукоятка.
  • Вороток.
  • Гаечные ключи на 17 и 19.
  • Проникающая смазка.
  • Ключ для удерживания штока амортизатора от случайного проворачивания.
    Спецключ не даёт проворачиваться гайке во время откручивания

Как поменять своими руками задние на ВАЗ 2109

Замена задней амортизационной стойки на моделях ВАЗ 2108, 2109, 21099 предполагает последовательное выполнение ряда этапов. Для обеспечения надлежащей работы амортизатора следует придерживаться следующей инструкции.

  1. Откройте багажник машины и снимите защитный колпачок со стороны, где располагается стойка. После этого крепко удерживайте шток амортизатора, чтобы предотвратить проворачивание, и отверните накидным ключом крепёжную гайку.
    Снимаем колпачок и скручиваем крепёжную гайку
  2. При помощи домкрата поднимите автомобиль для получения доступа к стойке.
  3. Воспользовавшись гаечными ключами, открутите нижний болт, которым закреплён амортизатор. Для этого одним ключом удерживайте крепёжную гайку болта, а вторым выверните нижний фиксатор стойки и выньте его. Выкручиваем и вынимаем фиксатор
  4. Выведите нижнюю часть стойки и спустите амортизатор вниз. После этого снимите со штока защитную резиновую подушку и железную шайбу. Опускаем стойку и снимаем подушку и шайбу
  5. Снимите неисправную стойку и поставьте на её место новую в обратном порядке. Надевая при установке железную крышку на защитный чехол, важно проверить, чтобы фланец заправился в кромку на чехле. Возможно, замену нужно будет сделать в паре
  6. Завершив установку стойки, проверьте, вошел ли шток амортизатора в специально отведённый стакан, после чего наденьте обратно резиновую подушку и закрепите металлическую шайбу.

Видео: как заменить на ВАЗ 21099

Как снять и поставить передние на «девятку»

Переднюю стойку снять с автомобиля и менять несколько сложнее, поэтому при выполнении работ важно не отклоняться от прописанной инструкции. Чтобы заменить передний амортизатор, необходимо осуществить следующие действия.

  1. Снимите защитный колпачок нужной стойки под капотом автомобиля. Колпак, предотвращающий проникновение грязи на стойку, снимается без дополнительных приспособлений — достаточно взяться за него и приложить небольшое усилие. Демонтируем заглушку
  2. После извлечения колпака ослабьте гайку, расположенную внутри штока амортизационной стойки. Для этого наденьте маленькую часть съёмного ключа на шток и поверх установите большую часть. Ослабляем гайку штока
  3. Поднимите автомобиль домкратом и снимите колесо с той стороны, где находится неисправная амортизационная стойка. Затем с помощью пассатиж извлеките шплинт. Вынимаем шплинт
  4. Отверните гайку, которая закрепляет шаровой шарнир, после чего извлеките его из отверстия. Снимаем шаровый шарнир
  5. Отведите тормозной шланг от кронштейна, чтобы не повредить его. Шланг кронштейна лучше спрятать
  6. Отведите передний поворотный кулак и все комплектующие, которые на нём расположены. Далее отверните крепёжную гайку на верхней части амортизатора и снимите стойку. Демонтируем стойку
  7. Следуя обратному порядку действий, установите на место новую амортизационную стойку. Завершив процесс, выполните проверку схождения и развала колес.

После замены амортизационных стоек важно проверить надёжность фиксации всех крепежных элементов. При этом, даже если все детали закреплены, следует повторно выполнить проверку через 100 километров пробега автомобиля.

Видео о проведении работ

Эксплуатации автомобиля с неисправными амортизационными стойками может существенно снизить уровень комфорта при движении и негативно повлиять на управление автомобилем. Своевременная замена стоек позволит обеспечить безопасность на дороге и предотвратить поломки других комплектующих. Как показывает практика, финансовые затраты на установку новых амортизаторов ВАЗ 2108, 2109, 21099 несоизмеримо малы в сравнении с возможными последствиями от игнорирования неисправности.

Как заменить передние стойки на ВАЗ 2109 (Видео)

Если у вас имеется опыт, вы уверены в собственных силах и не хотите тратить лишние деньги на услуги СТО, провести замену передних стоек на своем автомобиле вполне можно своими руками.

Ваша цель

Причины замены

Есть несколько основных причин, которые могут заставить вас провести замену:

  • Наличие механических повреждений, которые привели к преждевременной поломке амортизатора;
  • Длительный эксплуатационный срок старых стоек;
  • Брак производителя, то есть вы купили плохие стойки изначально;
  • Низкое качество дорог, по которым приходится ездить. От этого ресурс узла стремительно сокращается.

Затягивать с заменой не стоит. Временной мерой может послужить ремонт, но вскоре вам все равно придется обязательно полностью поменять стойки.

Признаки неисправности

Как понять, что ваши стойки нуждаются в замене? Не сложно. Для этого следует знать о нескольких объективных признаках поломки:

  • Слегка слышные скрипы подвески при езде по неровной дороге;
  • Стуки при старте движения или торможении;
  • Появление следов амортизирующей жидкости под автомобилем;
  • Мокрая и загрязненная поверхность стойки, после помывки которая быстро снова становится грязной.

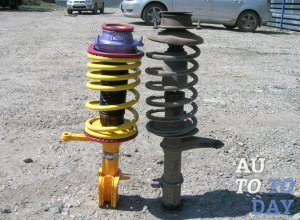

Старая и новая

Прокачка

Вы сначала можете снять старую стойку, но перед установкой новой ее обязательно нужно прокачать.

Отсутствие необходимости в прокачке однотрубных стоек обусловлено тем, что емкость с газом высокого давления изолирована надежно поршнем.

Если избежать процедуры прокачки, либо неправильно выполнить данную работу, двухтрубный амортизатор может выйти из строя по причине попадания во внутреннюю гильзу воздуха или газа, в зависимости от типа стойки через клапан. Это случается при транспортировке узла не в вертикальном положении.

Теперь посмотрим, как выполняется прокачка стоек своими руками.

Тип стоек

Этапы прокачки

Задние масляные стойки

Передние газо-масляные стойки

Проверьте ход штока после прокачки. Если провалы отсутствуют, звуков пузырения нет, все отлично. При наличии подобных явлений нужно обязательно повторить процедуру прокачки еще несколько раз.

Обратите внимание на то, что газо-масляные стойки, в отличие от масляных, прокачиваются только в положении штоком вверх. До начала установки аморт обязательно должен оставаться в таком положении.

Замена

Прежде чем начать замену, советуем ознакомиться с устройством передней подвески и ее компонентами.

2 — кронштейн растяжки;

3 — растяжка (распорка передней стойки);

4 — рычаг передней подвески;

5 — шаровой шарнир рычага;

6 — поворотный кулак;

7 — сойка стабилизатора поперечной устойчивости;

8 — штанга стабилизатора.

Установка распорки передних стоек — это популярный способ доработки ходовой части, подвески. Дополнительно установленная распорка (или растяжка) позволяет повысить жесткость кузова на скручивание при движении по неровностям, бездорожью. Плюс она уменьшает крен кузова при скоростном вхождении в повороты.

Распорка

Теперь приступаем непосредственно к замене передних стоек.

  1. Поставьте автомобиль на достаточно ровную, твердую поверхность. Пол вашего забетонированного гаража вполне подойдет.
  2. Выключите ручной тормоз, а для повышения собственной безопасности под кузов установите упоры. Это могут быть любые подручные предметы.
  3. Ослабьте немного крепежные болты колес, после чего немного поднимите автомобиль с помощью домкрата.
  4. Поднимите капот, надежно его зафиксируйте, чтобы не приходилось постоянно держать одной рукой и не рисковать получить листом металла по голове.
  5. Снимите заглушку с опорного подшипника стойки. Она выполнена из пластика.
  6. Винтовым ключом на 13 ослабьте 3 крепежные гайки. Они располагаются между верхней частью стойки и нижней частью кузова.
  7. Извлеките полностью шплинт. Для этого его предварительно нужно разогнуть обычными плоскогубцами.
  8. Выпрессуйте съемник из стойки. Перед этим на рулевой тяге открутите крепежную гайку ключом на 19.
  9. Если по какой-то причине вы решили попытаться отремонтировать стойку, тогда вооружайтесь молотком и зубилом. Этими инструментами многие корректируют форму амортизатора. Хотя на практике лучшее решение — это замена.
Читать еще:  Самостоятельная регулировка сцепления на ВАЗ 2114

  1. Извлеките из уплотнителя тормозной шланг.
  2. Демонтируйте болтовые крепежи с помощью ключей.
  3. В сторону кузова отворачиваются все гайки верхней части стойки.
  4. Отведите обязательно только вниз поворотный кулак проушин.
  5. Извлекайте поврежденную, вышедшую из строя стойку через колесную арку.
  6. Плотно и прочно прижмите пружину к подшипнику, сжав ее предварительно с помощью специального инструмента.
  7. Подкорректируйте механически подшипник, крепежные болты, шплинты и пружины.
  8. Все указанные компоненты установки обратно уже на новую переднюю стойку.
  9. Проведите процедуру обратной сборки, действия в противоположной замене последовательности.

Готовность к замене

По завершению работ обязательно восстановите геометрию колес. Для этого придется посетить автосервис, поскольку у них имеются специализированные стенды.

Указанная инструкция позволит вам самостоятельно прокачать и поменять передние стойки на своем ВАЗ 2109. Дополнительно советуем посмотреть обучающие видео уроки, а также проконсультироваться со специалистами относительно выбора новых деталей.

Как выполнить ремонт и замену стоек на ВАЗ-2109?

  • Как выполнить ремонт и замену стоек на ВАЗ-2109?
  • Признаки неисправности стоек 2109
  • Как заменить передние и задние стойки автомобиля ВАЗ 2109
  • Как снять и установить передние стойки
  • Демонтаж и установка задних стоек
  • Как выполнить ремонт стоек
  • Процесс ремонта передних стоек
  • Разборка задних стоек ВАЗ 2109

Важной частью любого автомобиля являются амортизационные стойки. Путем преобразования энергии они обеспечивают сглаживание колебаний, а значит и комфортную езду на вашей «девятке». Но, что более ценно, работоспособные стойки уберегут от ДТП. Хотя эти детали являются одними из наиболее выносливых, дороги не в лучшем состоянии. И со временем, их придется отремонтировать, а то и вовсе заменить. Поэтому так важно знать, как провести ремонт/замену стоек амортизатора ВАЗ 2109.

  • Признаки неисправности стоек 2109
  • Как заменить передние и задние стойки автомобиля ВАЗ 2109
    • Как снять и установить передние стойки
    • Демонтаж и установка задних стоек
  • Как выполнить ремонт стоек
    • Процесс ремонта передних стоек
    • Разборка задних стоек ВАЗ 2109

Признаки неисправности стоек 2109

Во избежание всевозможных неприятностей следует периодически отслеживать работу амортизатора. Можно отправиться на ближайшее СТО. А можно и самостоятельно. Есть простые признаки, позволяющие заметить неисправности стоек амортизаторов. К ним относятся:

  • подтек масла для стоек амортизатора, деформация и загрязнение его корпуса;
  • подтек масла в пространстве между колесом и аркой;
  • дефекты шток-поршней;
  • продолжение колебаний (после прекращения давления на угол машины);
  • стук в подвесках автомобиля ВАЗ 2109;
  • неравномерное стирание проекторов шин;
  • занос машины (при езде энное количество раз со стабильной скоростью на одном и том же повороте).

Как заменить передние и задние стойки автомобиля ВАЗ 2109

Если было принято решение не утруждаться ремонтом и просто заменить неисправные стойки, то советуем придерживаться порядка действий приведенных в дальнейших пунктах.

Как снять и установить передние стойки

Порядок снятия передней стойки:

1. Открыть капот и убрать пластиковую крышку с чаши.

2. Ослабить гайки штока амортизатора.

3. Отсоединить рулевой наконечник.

4. Извлечь уплотнитель, тормозной шланг и отвести в сторону.

5. Промаркировать местонахождение верхнего болта касательно скобы.

6. Открутить гайки и вытянуть болты (2 шт.) внизу скобы.

7. Вытянуть проушину кулака из скобы.

8. Открутить гайки (3 шт.) на верхней чашке в подкапотном пространстве.

9. Достать амортизационную стойку через колесную арку.

Установку стойки выполняем в обратной хронологии.

Демонтаж и установка задних стоек

Процедура демонтажа задних стоек:

1. Убрать заднее колесо.

2. Снять колпак со стойки (со стороны багажника).

3. Снять гайку штока (придерживая ключом).

4. Снять болт, гайку и шайбы нижнего крепления стойки.

5. Опустить стойку амортизационного штока. Снять амортизатор ВАЗ 2109 с пружиной, подушками.

После замены следует провести установку в противоположенной последовательности.

Как выполнить ремонт стоек

Ежели, вы предпочли провести ремонт, передней и задней стойки ВАЗ 2109, то это можно сделать своими руками. Для этого приводим перечень несложных действий.

Процесс ремонта передних стоек

Для ремонта передней стойки требуется следующее:

1. Снять систему, избавить её от загрязнений.

2. Пружину сжать до прекращения сжатия опорных чашек.

3. С верхней опоры открутить гайки и снять опору, опорный подшипник и ограничитель.

4. Отделить пружину.

5. Демонтировать верхнюю чашку.

6. Снять буфер хода сжатия и кожух со стойки.

7. Зафиксировать амортизатор в тисках.

8. Переместить шток (при наличии заеданий, посторонних звуков – амортизатор ремонту не подлежит).

9. Осмотреть корпус (при наличии масляных подтеков – амортизатор заменить).

10. Снять и осмотреть пружины (при наличии дефектов – заменить обе).

11. Обследовать на присутствие повреждений чехлы штока и буферы хода сжатия (при необходимости – заменить).

12. Собрать в обратной хронологии.

13. Установить стойку амортизатора.

Разборка задних стоек ВАЗ 2109

Чтобы отремонтировать заднюю стойку необходимо:

1. Включить 1-ю передачу.

2. Поднять заднюю часть транспортного средства.

3. Заднюю амортизационную стойку демонтировать.

4. Достать из пружины и осмотреть на предмет неисправности пыльник и буфер хода (при обнаружении дефектов необходима замена).

5. Вымыть и закрепить в тиски амортизатор.

6. Обследовать шток амортизатора (при наличии заеданий, посторонних звуков – амортизатор ремонту не подлежит).

7. Осмотреть такие детали как: сайлентблок, подушки, прокладка для изоляции, пыльник, пружины, буфер (если обнаружились повреждения – детали поменять).

8. Вытащить цилиндр.

9. Извлечь шток с деталями.

10. Удалить жидкость.

11. Деликатно демонтировать кожух клапана сжатия.

12. Шток зафиксировать тисками.

Снять и проверить на наличие повреждений гайку, поршень, клапана, втулку, сальник штока и обойму сальника (при необходимости – заменить). При должном внимании и бережном пользовании амортизационные стойки прослужат вам долгое время. В случае же, какой либо неисправности не откладывайте решение проблемы надолго. Это сэкономит вам не только деньги. Тем более что вы самостоятельно, без чьей либо помощи, вполне можете как отремонтировать, так и заменить стойки, выполняя все выше описанное.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Замена передней стойки на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Передняя стойка – по сравнению с задней её гораздо сложнее снять с автомобиля, но если знать как это делать, то замена не займёт у вас слишком большого времени, стойки как и передние так и задние нужно время от времени менять так как они выходят из строя, но можно и поменять пружину на стойки отдельно к примеру от амортизатора, это делается для того чтобы денег можно было немного сэкономить, но хотя такой вид занятий не всегда приводит к желаемому результату, но всё же в этой инструкции вы ознакомитесь сперва с тем как снять стойку с автомобиля и как её разобрать после этого для замены отдельных деталей.

Примечание!
Для замены передней стойки, вам нужно будет запастись: Всевозможным набором ключей в который будут входить обязательно гаечные ключи и накидные, кроме этого вам понадобится домкрат для того чтобы поднять машину, ну и без специального ключа вам не обойтись стоит который в автомагазинах не очень то и большую цену, при помощи этого ключа отворачивается верхняя гайка которая крепит шток амортизатора, для наглядности данный ключ изображён на фото ниже, как вы видите он состоит из двух головок (По подробней о том как при помощи этого ключа вывернуть гайку крепления штока, вы узнаете по ходу прочтения статьи), которая одна большого размера (Указана синей стрелкой), а другая малого! (Ещё запаситесь маркером он обязательно нужен и пассатижами, кроме этого так же понадобится съёмник для шаровых опор который можно попросить у друга на время или взять в автосервисе на прокат, но если у вас есть денежные средства то можете купить данный съёмник в дальнейшем при ремонте подвески он пригодится)

Читать еще:  ВАЗ-21063 плавают обороты

Краткое содержание:

  • Замена передней стойки
  • Дополнительный видео-ролик

Где находится передняя стойка?
Её можно полностью увидеть только если снять с автомобиля, если машина у вас слишком сильно просевшая или опущенная, то стойку вам гораздо будет тяжелее разглядеть потому что её будет закрывать колёсная арка, но всё же если при помощи домкрата автомобиль чуть приподнять и снять колесо с него, то её можно будет без проблем увидеть, более подробно смотрите на фото ниже, на котором колесо снято а сама стойка указана стрелкой:

Когда нужно менять переднюю стойку?
Она меняется при обнаружении на ней следов масла, при обнаружение на пружине стойки различного рода трещин, а так же если вы начали ощущать удары при начале движения и при остановке, то это тоже говорит о неисправности какой либо стойки на автомобиле (Стойки всего четыре), кстати стойки можно очень легко проверить исправны ли они или же нет, для этого вам нужно будет проехать в специальные автомастерские которые для этого оборудованы спец. оборудованием и пройти проверку, они вам скажут какую именно стойку нужно менять в автомобиле.

Примечание!
Кроме этого не все же люди могут ехать в такие автосервисы, возможно у кого то в городе их вообще нет, в таком случае вам нужно будет провести не совсем достоверный но всё же действенный вариант, для этого подойдите к какому либо краю автомобиля (К примеру к правому краю крыла) на котором вы думаете то что стойка неисправна и покачайте после этого автомобиль, раскачивать нужно таким образом, сперва надавите вниз, потом вверх, затем опять вниз, затем опять вверх он пойдёт, в общём раскачивайте руками автомобиль и когда он будет в самом низу уберите резко с него руки и если машина совершит движение сперва вверх, а потом вниз и остановится, то со стойкой у вас всё в порядке, таким образом проверьте оставшиеся стойки раскачивая каждый уголок автомобиля рукой за его крыло!

Как заменить переднюю стойку на ВАЗ 2108-ВАЗ 21099?

Снятие:
1) В самом начале операции, загоните свой автомобиль на смотровую яму и после этого снимете с нижней передней части защиту картера или её ещё называют брызговик двигателя, отвернув для этого все болты которые его крепят, более подробно о том как снять брызговик, читайте в статье под названием: «Замена брызговика двигателя на автомобиле».

2) Затем вылезайте из под днища автомобиля и идете в салон и открывайте капот у него, когда капот откроется, поднимите его и удалите защитный колпак нужной вам стойки (Указан красной стрелкой) который предотвращает попадание грязи на её, данный колпак снимаете довольно таки просто, для этого рукой возьмитесь за него и приложив усилие снимите со стакана автомобиля.

3) После удаления колпака, перед вами откроется следующая картинка (см. фото ниже), а именно вы увидите шток торчащего амортизатора стойки (Указ красной стрелкой) и глубоко в этом отверстие этот шток крепится гайкой её даже на фото можно увидеть если хорошо приглядеться, данную то гайку вам и нужно будет только ослабить при помощи специального ключа съёмника.

Примечание!
Для ослабления возьмите в руки маленькую часть съёмного ключа и наденьте её на шток, поверх малой части установите большую и тем самым у вас получится что то наподобие того как показано на фото!

4) Так как же ослабить при помощи специального ключа гайку штока, спросите вы? Объясняем! После установки съёмника, на большую часть съёмника (Она располагается ниже) одеть вам нужно будет накидной ключ, а на малую часть съёмника (Она находится выше) вам нужно будет тоже одеть ключ и держать им после этого сам шток чтобы он не провернулся, а нижним накидным ключом который указан стрелкой вы в это время откручивайте саму гайку которая сверху крепит шток амортизатора.

5) После всех выполненных операций, переходите к операции по поднятию автомобиля и снятию с него соответствующего колеса, более подробней о том как это сделать, вы можете прочесть в статье: «Правильная замена колёса на автомобиле».

6) Теперь запаситесь пассатижами и с их помощью выньте шплинт (Шплинт – он похож на проволочку которая скручена между собой и благодаря нему гайка сидит плотно на своём месте и не отворачивается) который указан красной стрелкой, потому что если его не вынуть, то вам просто не удастся отвернуть гайку которая крепит шаровой шарнир рулевой тяги.

Примечание!
Как вы уже поняли после вынимания шплинта, вам нужно будет взять в руки накидной ключ или гаечный (Лучше накидной, или ещё лучше головку потому что с ними гораздо тяжелее грани сорвать у гайки) и с его помощью полностью отвернуть гайку которая крепит шаровой шарнир (Указана стрелкой), а когда гайка будет вывернута, вам нужно будет при помощи специального съёмника выпрессовать шаровой шарнир из отверстия в котором он располагается! (Если вы не знаете и понятие не имеете как выпрессовываются шарниры, то в таком случае пролистайте в конец статьи и включите видео-ролик начиная с 7:15 минуты и заканчивая 11:15, будет подробно показано как вынуть тот самый шплинт который удерживает шаровой шарнир, а так же за это время будет показано как отворачивается гайка и как выпрессовывается сам шарнир из отверстия в которое он входит)

7) Далее чтобы не повредить тормозной шланг (Указан красной стрелкой) во время снятия стойки, отведите его рукой от кронштейна (Указан синей стрелкой) на который он и одевается, таким образом он не будет мешать снятию стойки и не порвётся когда вы её будете снимать.

8) Затем вам нужно будет отвести передний поворотный кулак и все деталей которые на нём находятся (На поворотном кулаке находится тормозной суппорт, тормозной диск и ещё множество важных деталей) от самой стойки, для этого вам нужно всего лишь отвернуть пару болтов, более подробней как это сделать читайте в статье: «Замена переднего ступичного подшипника», в пунктах 9 и 10 всё подробно расписано, остальные пункты вам даже и читать не следует.

9) И в завершение переберитесь в верхнюю часть и полностью отверните гайку которая крепит шток амортизатора (Она находится в центре, на фото ни чем не указана) и после чего выверните три гайки который крепят саму стойку и после этого снизу автомобиля стойка скорее всего упадёт, поэтому перед отворачиванием гаек попросите кого ни будь поддержать её чтобы она не упала и не деформировалась.

Примечание!
Если вы интересуетесь как можно будет разобрать стойку и тем самым починить её, тогда ознакомьтесь со статьёй под названием: «Ремонт передней стойки», но всегда помните о том что ремонт к хорошему не всегда приводит, поэтому и рекомендуют во многих книжках менять сразу саму стойку а не отдельные её детали!

Установка:
Новая стойка на своё место устанавливается в обратном порядке снятию, но при установке старой стойки, ранее сделанную метку на эксцентрической шайбе совместите как она и была совмещена с болтом ранее.

Примечание!
Рекомендуем после такой процедуры заехать на проверку схождения и развала колёс и подрегулировать её если это надо будет! (Обычно при неправильно выставленном развале колесо сильно заваливается на бок, на это обращайте особое внимание после установки новой стойки)

Дополнительный видео-ролик:
Чтобы вы более подробней понимали процесс замены передней телескопической стойки (Так она называется по научному), то в таком случае ознакомьтесь с поучительным видео-роликом который располагается чуть ниже и мы надеемся после его просмотра вы всё поймёте.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
