Ваз 2110 замена троса сцепления

Замена и регулировка троса сцепления ВАЗ 2110

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Часто в пути возникают ситуации, которые связаны с поломкой какого-то узла автомобиля.

Нередко, в таких случаях нет возможности вызвать эвакуатор или прибыть на ближайшую станцию техобслуживания СТО.

Только собственные знания и навыки владельцев автомобилей могут помочь устранить мелкие неисправности, а в этой статье мы постараемся вам предоставить подробную инструкцию по ремонту автомобиля.

При большом пробеге, нередко на переднеприводных автомобилях ВАЗ проваливается в пол педаль сцепления. Эта мелкая поломка не дает водителю безопасно продолжать движение, хотя доехать вполне возможно.

Есть две причины этого явления. Первая из них, это сломалась вилка включения сцепления. И что бы исправить это, нужно снимать коробку передач (КПП), а возможно придется еще и производить замену сцепления на ВАЗ 2110 и выжимной подшипник, так как сломанная вилка могла повредить эти детали.

Второй случай проще в ремонте, поскольку это скорее всего порвался трос сцепления ВАЗ 2110. При такой поломке доехать до станции техобслуживания или своего гаража можно, просто завести машину необходимо при включенной первой передаче.

Для его замены не нужно иметь специальные инструменты или навыки, достаточно иметь базовые технические понятия. Замену троса сцепления на ВАЗ 2110 можно разделить на два этапа – работы в области движка и работы в салоне авто.

Самостоятельная замена троса сцепления ВАЗ 2110

Итак, начинаем работы под капотом в районе двигателя. Первым делом необходимо нажать вилку сцепления и при этом натянуть трос и снимать его. Дальше отсоединяем трос от крепления на коробке, для этого необходимо немного отвернуть две гаечки на девятнадцать.

В инструкции написано, что при работах в салоне, чтоб упростить процесс снятия троса, необходимо снять стеклоочиститель и жабо. При этом имеется свободный доступ к защите педали сцепления.

Он снимается при помощи фигурной (крестовой) отвертки. И желательно что бы она была короткая. Если поломка случилась в пути, то можно открутить его и стандартной длинной, но только через блок предохранителей.

Дальше, подцепив стопорную скобу, что держит головку троса, снять ее и трос. Так что, лучше возьмите с собой комплект инструмента, чтоб быстрее уладить проблемы в пути.

Этапы снятия жабо:

  • Открутите две гаечки на десять.
  • Отверните 5 саморезов.
  • Подцепляем фиксаторы в задней части.
  • Разъединяем трубочки стеклоомывателя.
  • Демонтируем верхнюю накладку.
  • Выкручиваем 10 саморезов подцепив фиксаторы, снимаем накладку с рамы окна.
  • Выкручиваем саморезы шумоизоляции и снимаем весь кожух.

До того как установить новенький трос необходимо вытащить с пальца педали сцепления втулку, в которую заходит трос.

Тросик нужно смазать моторным маслом. Установку проводим в обратной последовательности, из салона в отсек, где находится двигатель, пропихиваем конец троса, устанавливаем трос на педали, заводим в зацепление с вилкой включения сцепления и крепим кронштейном на коробке.

Регулируем трос сцепления на ВАЗ 2110

Регулировка проводится следующим образом, для этого нам понадобиться 2 рожковых ключика на тринадцать. Теперь необходимо выставить свободный ход педали сцепления в пределах ста двадцати пяти, ста тридцати миллиметров. При этом педаль сцепления должна быть на одной высоте с педалью тормоза, то есть не выше не ниже.

Отпустив гайку кронштейна на КПП, изменяем положение троса и сделав это обратно затягиваем гайку. Для того что бы проверить настройку троса нажмите на педаль два или три раза.

После чего опять проводим замер расстояния свободного хода. При отклонения результатов, регулировку проводим еще раз в такое же последовательности.

Проверку и регулировку проводить нужно пока результат не будет, как указано в инструкции.

Вся процедура идет не больше тридцати минут. Теперь можно быстро и комфортно переключать передачи, проверив выполненную работу, при движении автомобиля.

Так же некоторые автолюбители утверждают, что можно использовать трос с храповым механизмом. Он не требует регулировки, что экономит вам время.

Саморегулирующий трос поможет водителю забыть вопрос по техническому обслуживанию сцепления.

Такой трос вроде бы устанавливается на Лада Приора, но с такими тросами я не разу не сталкивался, поэтому не могу вам его посоветовать и не знаю подходят они к ВАЗ 2110, ВАЗ 2115 и другим моделям.

Лучше конечно не экспериментировать, а поставить родной трос сцепления, который предусмотрен заводом изготовителем. Удачной и ровной дороги.

Замена троса сцепления Ваз 2110

На современных автомобилях с автоматической коробкой передач третьей педали справа (а именно сцепления) уже нет. Но в машинах с «механикой» без этого узла никак не обойтись. Его задача – кратковременное отделение трансмиссии от двигателя для включения новой передачи и плавного соединения узлов.

Весь механизм сцепления очень хрупкий и требует особого ухода со стороны автолюбителя. Но во всей системе можно выделить самый непредсказуемый элемент – тросик сцепления. Он может разорваться в самый непредвиденный момент и доставить водителю массу хлопот. Но не переживайте. Замена троса – это дело 20-30 минут.

Когда рвется трос?

На первый взгляд трос сцепления настолько надежен, что разорвать или повредить его не получится даже при желании. С одной стороны это действительно так. Но! В процессе эксплуатации любое изделие изнашивается и на особо стареньких авто металлическая часть конструкции поддается коррозии и теряет свою былую силу. Однажды наступает момент, когда трос не выдерживает и рвется после очередного нажатия на педаль.

Но «старость» — не единственная проблема. Есть категория водителей-«гонщиков», которые просто обожают спортивный стиль езды и с особым усердием и резкостью жмут на педаль сцепления. В таком ритме трос не выдерживает нагрузки, и может повредиться уже через 10-20 тысяч километров. Такое часто случается на отечественных авто, в частности, ВАЗ-2110 (именно на этой модели мы и остановится более подробно).

Как распознать проблему?

Каких-то характерных шумов, посторонних звуков или скрипов здесь не бывает – педаль сцепления в один «прекрасный» момент проваливается и больше не выполняет своих функций. Но не торопитесь сразу винить трос. Сначала загляните под капот, ведь может быть целых три причины поломки:

— порвался трос (тогда ваши подозрения подтвердились);

— сломалась вилка сцепления. В этом случае работы будет больше, ведь придется снимать коробку передач и устанавливать новую вилку. Если же обращаться на СТО, то можно сразу же попрощаться 2-3 тысячами рублей;

— трос слетел с вилки. Здесь достаточно просто восстановить конструкцию и спокойно отправляться в путь.

Что делать?

Хорошо, если проблема произошла где-то в городе, когда можно без проблем купить новый трос в ближайшем магазине и установить его. Но что делать, если трос порвался в дороге. Есть три варианта:

— вызывать эвакуатор (долго и дорого);

— остановить попутное авто и попросить дотянуть до города (долго, но недорого);

— доехать без сцепления, если до города осталось несколько километров (проблемно, но бесплатно).

Как же трогаться и ехать без сцепления? Здесь все просто:

  1. Нажмите педаль газа где-то до половины хода.
  2. Включайте стартер.
  3. Как только машина тронулась и завелась, отпускайте стартер.

Теперь начинайте аккуратно переключать передачи. Для этого слегка нажимайте на ручку КПП в сторону нейтральной передачи и сбрасывайте газ. В какой-то момент вы почувствуете, что ручка поддается – переходите на нейтральную скорость. Для включения повышенной передачи также подводите рычаг КПП к необходимой позиции и ждите, пока он сам начнет «проваливаться». В этот момент поддавливайте его – он займет необходимую позицию.

Читать еще:  Крестовина Camry 40

Особенности замены: шаг за шагом

Итак, вы доехали до места ремонта и даже купили новый тросик. Остается выбрать один из вариантов монтажа – простой и сложный. Рассмотрим оба, но начнем с более сложного варианта (со снятием стеклоочистителя):

— ослабьте ключами на «19» гайки, которые крепят наконечник оболочки троса и кронштейн;

— вытягивайте тросик через отверстие;

— выводите конец троса из вилки сцепления;

— отбрасывайте от педали верхний наконечник тросика. Это можно сделать и со стороны салона, но на практике много легче работать через отверстие в передке. Чтобы ничего не мешало, лучше демонтировать накладки лобового стекла, снять облицовочную часть и обивку с двигательного отсека;

— откручивайте саморезы в держателях защитного чехла и снимайте последний;

— поддевайте стопорную скобу «пальца» педали (можно сделать с помощью отвертки) и демонтируйте ее;

— верхний наконечник тросика также снимайте с пальца педали;

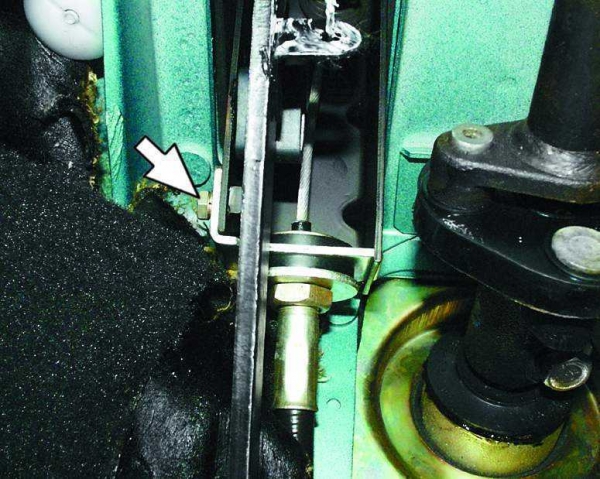

— теперь отправляйтесь в салон, берите ключа на «8» и выкручивайте крепежный болт упорной пластины тросика;

— вытягивайте тросик в салон (в щитке передка есть специальный проем).

— собирайте все в обратной последовательнсоти.

Второй вариант (простой):

— откручивайте крепление тросика (ключ на «19» в помощь);

— выводите кончик тросика из вилки (при разрыве он сам отваливается);

— теперь в салоне скручивайте крепежную гайку возле нашей педали;

— снимайте крепежную скобу, фиксирующую тросик к педали;

— поднимайте сцепление на максимум, и снимайте клипсу (отвертка вам в помощь). При этом делается это все изнутри;

— вытаскивайте старый трос и протягивайте на его место новый;

— собирайте все на место.

В чем же простота второго метода? Разница лишь в том, что вам не нужно снимать стеклоочиститель и жабо. Но! Возникает большая проблема с креплением тросика к педали (подлезть к этому месту весьма сложно). Здесь можно схитрить – поставить свою клипсу, скрепить ее и надежно зажать пассатижами.

Обязательно смажьте трос качественной консистентной смазкой.

Завершающий этап – настройка хода педали. Здесь необходимо учитывать следующие требованияо:

— полный ход педали (до момента упора в днище) – около 125 мм. Возможна небольшая погрешность в размере 5 мм (плюс-минус);

— максимальный предел хода – 160 мм.

Регулировка осуществляется с помощью двух специальных гаек. Одной из них производится основная регулировка, а другая – выполняет функцию контргайки. Выставляйте необходимый ход и фиксируйте. Учтите, если педаль сцепления сделать высокой, то трогаться авто будет уже в самом конце ее хода. В случае если «углубить» сцепление, то авто будет «схватывать», наоборот, в самом начале.

Вывод

Лучше, конечно, не допускать разрыва тросика, периодически смазывать его и проверять техническое состояние. Удачи.

Замена тросика сцепления на ВАЗ 2110 своими руками (видео)

На самом деле замена троса сцепления на ВАЗ 2110 — это не редкий вид ремонта, с которым сталкиваются многие владельцы отечественной «десятки».

Чтобы провести замену тросика, быть специалистом в области автомеханики не обязательно. Для начала изучите руководство по эксплуатации, а также советуем посмотреть обучающие видео по замене тросика сцепления на автомобиле ВАЗ 2110.

Важные моменты замены троса

Откручивание крепление

  1. Как показывает практика, процедура замены троса на «десятке» начинается с моторного отсека. От вас требуется удерживать вилку и одновременно с этим натягивать трос, снимающийся с вилки.
  2. Затем снимается крепеж троса с кронштейна, который находится на коробке переключения передач. Выполнив эту процедуру, переходим в салон и демонтируем поврежденный элемент, то есть тросик.
  3. На результат ремонта влияет не только качество нового троса, но и правильность проведения всей процедуры замены.
  4. Если вы имеете дело с «десяткой» из опытно промышленной партии, тогда кронштейн будет представлен как болт с головкой под крестовую отвертку. Чтобы подобный крепежный элемент демонтировать, обычной отверткой обойтись не удастся. Потребуется специальный укороченный инструмент.
  5. При обрыве троса во время движения, открутить кронштейн можно подручным инструментом, но через предохранительный блок.
  6. Настоятельно рекомендуется заменить нестандартный болт на обычный, для откручивания которого подойдет простой гаечный ключ.
  7. Обязательно держите в автомобиле набор инструментов, поскольку крайне редко трос рвется в подходящий момент. Вряд ли вообще существует подходящий момент для любого вида поломки машины.

Замена троса

Даже если обрыва пока нет, но деформация, нарушение целостности тросика имеется, откладывать процесс демонтажа точно не стоит.

Весь процесс можно разделить на три основных этапа:

  • Подготовка;
  • Демонтаж;
  • Установка.

Рассмотрим их отдельно.

Подготовка

В ходе подготовки рекомендуем не просто настроиться на работу, но и изучить руководство по эксплуатации, просмотреть несколько наглядных видео. Это даст вам дополнительные знания и понимания того, что предстоит сделать с системой сцепления.

Также запаситесь необходимыми инструментами:

  • Гаечный ключ на 8;
  • Два гаечных ключа на 17;
  • Отвертка крестообразного типа;
  • Новый качественный тросик сцепления;
  • Смазочные материалы.

Демонтаж

Далее необходимо снять старый трос, что позволит установить новый элемент системы сцепления. Последовательность работ при этом будет следующей:

  1. Снимите стеклоочиститель со своей «десятки».
  2. Ослабьте немного контргайку и регулировочную гайку.
  3. Извлеките из вилки отключения сцепления ободок поврежденного троса.
  4. Немного сдвиньте чехол нижнего наконечника кожуха троса, используя ключ на 17.
  5. Одновременно с этим нужно ослабить гайку фиксации наконечника к кронштейну. Наконечник нужно придерживать вторым ключом на 17, что позволит предотвратить проворачивание.
  6. Достаньте из кронштейна искомый наконечник.
  7. Кронштейн механизма стеклоочистителя держится на 2 гайках, которые нужно открутить. Плюс демонтируйте непосредственно сам кронштейн.
  8. Не забывайте, что при обратной сборке кронштейн требуется установить наклонной частью в сторону передка автомобиля.
  9. Теперь вы окручиваете винт крепежа защитного чехла и снимаете его держатель.
  10. Отогните немного чехол, что позволит достать крепеж наконечника тросика к педали, отвечающей за сцепление.
  11. Подденьте при помощи плоской отвертки и снимите опорную скобу с «пальца», а затем демонтируйте наконечник тросика с него.
  12. Следующий шаг заключается в демонтаже болта фиксации держателя троса к кронштейну педали. Так вы сумеете наконец-то вытащить поврежденный трос через салон.
  13. Но и это не все. Снимите с пальца педали втулку.
  14. Если втулка поломана или износилась, ее обязательно замените на новую. Но учтите, конструкцией предусмотрено, что втулка разрезана. Потому это не дефект, возникший в ходе эксплуатации, а задумка изготовителя.

Установка

Самое сложное, пожалуй, позади. Но считать работу завершенной никак нельзя. Установка нового троса не включает в себя сложные процессы, но ведь потом потребуется обратно собрать всю конструкцию, отрегулировать сцепление и проверить его в работе.

Установка выполняется следующим образом:

  • Непосредственно перед установкой, снимите втулку с пальца педали, чтобы проверить ее на предмет целостности. Как отмечалось ранее, при ее повреждении обязательно выполняется замена элемента;
  • Крепеж нового троса выполняется в соответствии с демонтажем, только проводятся все процессы в обратном порядке;
  • Конец тросика засовывается через салон в моторный отсек, после чего выполняется фиксация на педали сцепления автомобиля;
  • Далее трос вместе с вилкой включения зацепляют и ведут к кронштейну крепления на коробке передач, где происходит фиксация;
  • Проверяется ход педали, который должен составлять около 13 сантиметров от пола. О регулировке сцепления мы расскажем вам отдельно, в специально подготовленном материале.
Читать еще:  Где находится реле стартера в автомобиле Лада Приора

Что ж, на этом замену троса можно считать завершенной. Она имеет определенные сложности, однако при грамотном подходе с работой вполне можно справиться своими силами.

Школа авторемонта – Ремонт автомобиля своими руками

Замена троса сцепления Ваз-21099

В данной статье речь пойдёт о замене троса сцепления на автомобилях семейства Ваз 2108-21099 и Ваз 2113-2115. Трос сцепления довольно капризная и не предсказуемая деталь. Может без проблем работать годами, а может порваться или начать скрипеть через неделю или две после установки. Тут конечно же больше вопросов к качеству запчастей. Но, такие неприятные сюрпризы встречаются часто, так как никто не застрахован от покупки некачественной детали! Рекомендации по выбору троса сцепления Вы найдете ниже, а сейчас пройдёмся по причинам, из-за которых приходится менять трос сцепления. Первая причины, это обрыв троса сцепления (обычно это происходит возле педали сцепления). Тут всё предельно ясно, лопнул трос, педаль сцепления болтается туда-сюда, выжать сцепления и включить передачу уже невозможно. Вторая причина, это обрыв нескольких ниток троса (как на фото 1). В этом случае передачи (особенно задняя и первая) начинают плохо включаться. Временно улучшить положение, можно подрегулировав трос. Доехать, переехать куда-нибудь можно будет, но надо понимать, что трос работает на последнем дыхании и пора покупать новый. Третья причина, характерный скрип троса при нажатии на педаль сцепления. Как правило защитная оболочка троса разрушается, попадает влага, образуется коррозия и кроме неприятного скрипа, педаль сцепления становится значительно жестче. Здесь, не всё так страшно, можно продолжать кататься, скрипеть и качать ногу. Но! Советую в багажник положить новый трос))) Так как скрип это звук трения и разрушение троса. Соответственно, этот процесс не может длиться вечно.

Запчасти. Каталожный номер троса сцепления нового образца (с круглым наконечником) для Ваз 2108-2115 – 2109-1602210-10. Каталожный номер троса сцепления старого образца (с прямоугольным наконечником) для Ваз 2108-21099 – 21086-1602210. В чём различия тросов хорошо видно на фотографиях 2 и 3.

По производителю! Выбор тросов на рынке довольно большой, но единственно правильный выбор – это трос сцепления производства ДААЗ. Другие варианты не советую рассматривать. Они в любом случае буду слабей и не надежней.

Так же, во время замены троса может пригодиться пластиковая втулка троса сцепления. Каталожный номер пластиковой втулки троса сцепления – 2108-1602096. В продаже эту втулку найти сложно, проще купить такой ремкомплект педали сцепления, как на фото 4. Там и втулка, и замок (его можно потерять или сломать при снятии), и ось наконечника (шанс, что она пригодится, мал, но на всякий случай эта деталька может пригодиться)

Необходимый инструмент для замены троса сцепления: два рожковых ключа на 17 (желательно один из них – в укороченном варианте, смотрим фото 5), торцевые ключи на 8 и 10, крестовая и плоская отвёртки. Этого будет достаточно.

Фотоотчёт с описанием работы по замене и регулировке троса сцепления на автомобиле Ваз-21099. На автомобилях Ваз-2108, Ваз-2109, Ваз 2113-2115 трос сцепления меняется аналогично, за исключением небольших нюансов.

И так начинаем. Если у вас автомобиль с карбюраторным двигателем, то пункты 1, 2, 3 и 4 вы можете не читать.

1) Ключом на 10 откручиваем две крепёжные гайки рамки адсорбера (Фото 6 и 7) и отводим его в сторону. После снятия адсорбера, появляется доступ к тросу сцепления. При желании, можно и через это окошко работать. Можно, но не удобно. Поэтому…

2) Отсоединяем разъем от датчика расхода воздуха (Фото 8)

3) Раскручиваем хомут гофры (фото 9)

4) Откручиваем два болта кронштейнов корпуса воздушного фильтра (фото 10). Снимаем его (фото 11). Вот после этого, трос сцепления будет прекрасно видно и удобно снимать, и ставить.

5) Используя ключ на 17 откручиваем регулировочные гайки троса (фото 12). Вытаскиваем трос из кронштейна.

6) Отсоединяется поводок троса от вилки сцепления (Фото 13).

7) Далее, лезем в салон авто. А если точнее, то под торпеду. Там сначала снимаем стопорную скобу пальца педали сцепления (фото 14 и 15)

8) Отсоединяем верхний наконечник троса от педали (фото 16)

9) Сразу обращаем внимание на наличие или состояние пластмассовой втулки (фото 17, 18 и 19). На фотографии видно, что этой втулке крышка. Устанавливаем новую.

10) Возвращаемся в моторный отсек. Вытаскиваем трос сцепления.

11) Начинаем установку нового троса. Вставляем трос в отверстие в кузове (фото 20). Резиновый буфер должен сесть в посадочное место.

12) Цепляем наконечник троса к педали сцепления (фото 21). Устанавливаем стопорную скобу (фото 22).

13) В моторном отсеке поводок троса одеваем на рычаг вилки сцепления (фото 23).

14) Устанавливаем трос в кронштейн и гайками регулируем положение педали сцепления (фото 24). Оптимально положение – это когда педаль сцепления находится на одном уровне с педалью тормоза (фото 25).

После этого несколько раз нажимаем на педаль сцепления. Если положение педали изменилось, крутим гайки ещё, выставляем педаль. Жмём ещё раз. Если всё окей, затягиваем гайки окончательно.

Не забываем поставить корпус воздушного фильтра и адсорбер на места. Если вы их снимали, конечно же)))

Всё! Замена троса сцепления на Ваз-21099 закончена. Всем спасибо!

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Понравилась статья? Поделись ею на своей странице!

Читайте также:

  • Замена топливного фильтра на Ваз 2113-2115, Ваз 2110-2112, Ваз 2710 Приора, Ваз 21099
  • Замена регулятора давления задних тормозов (колдуна) на автомобилях Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115, Ваз-1118 Калина, Ваз-2170 Приора
  • Проводим замену передних тормозных колодок на автомобиле ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, ВАЗ 2110 своими силами

Комментарии

(

0

)

Показано комментариев: 0 .
Всего: 0 .

Замена троса сцепления ВАЗ 2110: порядок, схемы, видео

Вступление

Педаль сцепления провалилась в пол и больше не нажимается? Стоит ли сильно беспокоиться, если на ВАЗ 2110 замена троса сцепления обойдется вам в каких-то 250 руб. Заменить трос предельно просто и для этого вам не потребуется поездка на СТО.

Замена троса сцепления

Но что же делать, если беда застала в пути — управлять автомобилем можно даже с вышедшим из строя сцеплением. Главное знать как. Простые основы автомобильной грамотности гарантируют вам уверенность даже в случае самой непредсказуемой технической проблемы на дороге.

Как предупредить поломку троса на ВАЗ 2110

Провалившаяся педаль сцепления, отказавшего в самый неподходящий момент, — весьма неприятный итог неаккуратной и экстремальной езды. Ресурс троса крайне большой и он не часто требует замены. Поломка его, скорее всего, свидетельствует о возрасте вашего железного коня.

Типичные ошибки вождения, приводящие к поломке троса:

  • не зажимайте педаль сцепления при езде, вызывая его пробуксовку. Это может вызвать не только обрыв троса, но и выход из строя КПП;
  • старт с места с высоким вращающим моментом также является основным фактором, приводящим в итоге к обрыву тросика и требующим его замену.

Замена тросика сцепления ВАЗ 2110

К слову, выход из строя тросика — еще одна из самых щадящих и простых поломок на ВАЗ 2110. Куда более неприятной проблемой может оказаться замена вилки крепления сцепления (около 10% из общей массы соответствующих неисправностей). В этом случае ремонт обойдется в несколько тысяч рублей.

Читать еще:  Geely MK 中国车 › Бортжурнал › Замена ГРМ

Таким образом, если у вас педаль сцепления провалилась в пол, причин может быть несколько:

  • необходимо заменить трос;

  • поломалась вилка включения сцепления;

Вилка включения сцепления

  • трос попросту слетел со своих посадочных мест и требует перетяжки болтов.

Переключение передач без сцепления

Далеко не каждый водитель ВАЗ 2110 представляет, каким образом можно не только завести, но и управлять автомобилем, не пользуясь педалью сцепления. Конечно, навык этот весьма специфический, но может оказаться жизненно незаменимым, когда обрыв троса сцепления происходит в самый неподходящий момент.

Проще всего будет запустить автомобиль на первой передаче, предварительно в пол силы надавив на педаль газа. После поворота зажигания машина стразу тронется с места с весьма ощутимым рывком, потому будьте предельно осторожны, пытаясь так ее завести. Аналогичным образом включаем и задний ход.

Долгая езда на первой передаче чревата перегревом двигателя. Если расстояние предстоит преодолеть немалое — лучше научиться переключать повышенные передачи, не используя сцепления, для чего:

  • отпускаете педаль газа и в момент наименьшего сопротивления выключаете передачу, переводя рычаг трансмиссии в нейтральное положение;
  • далее включаете следующую передачу, продолжая разгон.

Несколько отличается предполагаемый алгоритм понижения передачи в случае нерабочего сцепления, требующего замены:

  • переключившись на нейтральную передачу, перегазовываем, повышая тем самым обороты первичного вала;
  • и только затем переключаемся на пониженную передачу.

Замена тросика сцепления ВАЗ 2110-2112 своими руками, рекомендации

Для того, чтобы заменить трос сцепления, вам понадобится следующий набор слесарного инструмента:

  • плоская и крестовая отвертки;
  • набор рожковых ключей и накидные головки с трещеткой.

Далее требуется выполнить несложный алгоритм действий, предполагающий демонтаж стеклоочистителя ВАЗ 2110 и оконной накладки. Конечно, произвести замену тросика сцепления можно и без вышеупомянутых действий, но полноценная инструкция согласно штатным рекомендациям будет, все-же, более наглядной.

  1. 1. Для начала необходимо отбросить переднюю облицовочную панель для рамы ветрового окна (жабо), удерживаемую набором саморезов;
  2. 2. Далее снимаются трубки от стеклоомывателей, поводки дворников (в случае жабо старого образца) и, наконец, сам кожух.

Демонтаж трубок стеклоомывателей

  1. 3. Снимаете стеклоочиститель, предварительно отбросив отрицательную клемму АКБ и отключив расширительный бачок, для чего:
  • демонтируется разъем моторедуктора;
  • откручиваем гайки левого и правого крепления трапеции, а также болт, удерживающий на кронштейнемоторедуктор;
  • наконец, основа стеклоочистителя, снятая со шпилек, может быть извлечена из воздухоприточногокороба.

Меняем трос сцепления, основной алгоритм

Заменить трос сцепления ВАЗ 2110 предельно просто. Работа будет по силам даже начинающему автомобилисту-любителю, да и ошибиться достаточно сложно. Что делаем:

  1. 1. Для начала при помощи двух рожковых ключей на 19 мм. отпустим гайки наконечника троса сцепления, откинув его от кронштейна;

Тросик сцепления ВАЗ 2110 замена

  1. 2. Отключаем трос от вилки, управляющей отключением сцепления;
  2. 3. Теперь необходимо отсоединить наконечник троса от рычага педали сцепления. Это можно сделать через салон, но если вы заранее побеспокоились о демонтаже, то задача существенно упрощается. Для начала снимаете защитный чехол механизма.

Наконечник троса сцепления ВАЗ 2110

  1. 4. Наконечник троса откручивается гайкой, дополнительно зафиксированной стопорной скобой. Откручиваем гайку рычага педали, тем самым освобождаем трос;
  2. 5. Чтобы отпустить верхний наконечник оболочки троса — отворачиваем соответствующий болт упорной пластины в салоне. Затем упорная пластина снимается вместе с тросом;
  3. 6. Старый трос извлекается через салон. Поводок нового тросика при замене смазывается силиконом.

Регулировка вновь установленного троса

После того, как замена троса сцепления ВАЗ 2110 произведена, остается только выполнить его окончательную регулировку, еще потратив порядка 30 мин своего личного времени. Тем самым мы обеспечиваем комфортную и надежную работу механизма сцепления ВАЗ 2110.

Регулировка педали сцепления

Регулировка степени натяжения осуществляется при помощи изменения положения нижнего конца троса, зафиксированного в кронштейне КПП. Ориентироваться можно по положению соседней педали. Когда регулировка закончена, проверяем ее при помощи рулетки либо линейки.

Ход педали от исходного положения до ее упора в пол должен быть в пределах 125 мм с погрешностью в 5 мм в большую или меньшую сторону. Если положение педали не соответствует указанным рекомендациям — следует продолжить регулировку.

Замена троса привода сцепления

Обычно обрывы троса привода сцепления это прерогатива «видавших дороги» автомобилей. Но если речь заходит о «десятках», то тут вполне могут быть исключения. Нередко обрывы троса случаются и не сравнительно новых машинах (полтора-два год) с пробегами не более 25-30 тыс.км. Но не стоит унывать — операция по замене троса довольно проста и не вызывет трудности у любого кто хоть как-то знаком с техникой. Есть правда и тут исключение, но об это чуть позже.

Работы по замете оборваного троса привода сцепления на ВАЗ 2110, 2111 и 2112 начинаем в моторном отсеке.

Одной рукой придерживаем вилку сцепления на КПП, другой — натягиваем и снимаем трос с вилки.
Освобождаем крепление троса сцепления к кронштейну коробки передач, для этого понадобятся два рожковых ключа на 17.
И наконец снимаем трос сцепления с кронштейна

Для проведения дальнейших работ необходимо перебазироваться в салон автомобиля

Откручиваем болт крепления кронштейна троса сцепления к педали (обычно болт на 10, но иногда может встречаться крепление и с болтом на 8).

А вот тут-то самое время вспомнить о еще одном вышеуказанном исключении. Дело в том, что на ВАЗ 2110 из опытно-промышленной партии кронштейн крепился болтом с головкой под. крестовую отвертку. Если Вы счастливый обладатель именно такой машины и у вас оборвался трос сцепления — можем Вам только посочувствовать т.к. подобраться к этому болту обычной отверткой просто невозможно. Хорошо если под рукой есть специальная, короткая, но случись такое, что трос оборвался в пути. Но есть все-же лазейка и в этой ситуации: при наличии терпения и настойчивости открутить этот злощастный болт можно. длинной отверткой. через открытый блок предохранителей. При сборке лучше заменить этот болт другим, под гаечный ключ.

Для большей наглядности рассмотрим дальнейшие операции на педали снятой с автомобиля.

Поддеваем отверткой пружину, расположенную с правой стороны педали, и отсоединяем ее
Снимаем скобу крепления троса к педали, отсоединяем трос и вынимаем его в салон.

Новый трос устанавливаем на автомобиль в обратном порядке.

И на последок двумя регулируем ключами на 13 свободный ход педали сцепления.

Похожие статьи

Тормозная система ВАЗ 2110

На автомобиле применена рабочая тормозная система с диагональным разделением контуров, что обеспечивает высокую активную безопасность автомобиля.

Снятие выпускного коллектора и замена прокладки на двигателе ВАЗ 2112

Двигатель ВАЗ 2112 имеет чугунный выпускной коллектор (2), который сверху закрыт металлическим экраном (4). Коллектор крепится к головке блока.

Убираем запах бензина в салоне ВАЗ 2110, 2111 и 2112

Многим владельцам ВАЗ 2110, 2111 и 2112 знаком аромат бензина в салоне. Причина этого «благоухания» более чем простая — инженеры почему-то решили.

Неисправности КПП ВАЗ 2110

ВАЗ 2110 выпускается уже не первый год потому все «болячки» этих машин уже давно известны, как рядовым владельцам «десяток», так и самому ВАЗу.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
