Как снять руль на ваз 2114

Как снять руль на ваз 2114 видео

Рулевая колонка на автомобилях ВАЗ 2113, 2114 и 2115 полностью идентичная и процедура снятия или же установки ничем не будет отличаться. Само собой, данная конструкция уже предусматриваем регулировку руля по высоте. Именно по этой причине многие владельцы старых Самар, ВАЗ 2109, 2109, 21099, хотят себе установить вал в сборе от новых моделей.

Для того, чтобы снять рулевой вал в сборе на ВАЗ 2114 и 2115, нам понадобится следующий инструмент:

  • зубило
  • молоток
  • головка на 13 мм
  • трещотка и удлинитель

Снятие и установка рулевой колонки на ВАЗ 2114 и 2115

Итак, первым делом необходимо выполнить следующие действия:

После всего этого получается примерно следующая картина:

Колонка крепится при помощи двух шпилек и гаек в передней части, и двух болтов с отрывными шляпками в задней части. Разумеется, круглые шляпки откручиваются при помощи зубила и молотка:

Когда болт крутится уже без особых усилий, можно окончательно отвернуть его рукой.

Прежде чем откручивать передние крепления, сразу можно выкрутить стяжной болт крепления хвостовика кардана к рулевой рейке.

Теперь можно приступать к передним крепления колонки. При помощи головки глубокой на 13 мм и трещоточной рукоятки отворачиваем гайки крепления, как это наглядно показано на фото ниже.

Теперь вал в сборе крепится только лишь на шлицах к рулевой рейке. Чтобы его сдернуть, необходимо при помощи зубила расширить немного ожимку, после чего пробовать срывать на себя колонку. Чтобы испытать меньше проблем, можно надеть руль на вал, закрутив его гайкой слегка, и резко дернуть на себя. Обычно, в таком случае, снимать колонку намного проще.

Результат проделанной работы показан наглядно ниже.

Установка происходит строго о в обратной последовательности. Цена новой колонки составляет от 3000 рублей.

Здравствуйте уважаемые читатели блога «Autoepoch.ru». Сегодня я хочу рассказать и показать, как снять руль на ВАЗ 2114. Такая потребность может возникнуть по нескольким причинам, к примеру, стерся старый руль, есть желание заменить заводской руль спортивным вариантом или он просто сломался и т.д.

Пошаговая инструкция по демонтажу руля на ВАЗ 2114 своими руками.

  1. Первым делом необходимо поставить колеса строго прямо.
  2. Далее демонтируем декоративную накладку «ЛАДА» крышки выключателя сигнала. Делаем это с помощью обычной отвертки, как показано на фото.

  1. Затем крестообразной отверткой откручиваем два шурупа и снимаем крышку.

  1. Торцевой головкой на 24 откручиваем гайку крепления руля к рулевому валу. Важно: не откручивайте гайку до конца, в некоторых случаях руль очень крепко сидит на щлицах вала. Покачивая, тяните руль на себя, и уже потом полностью откручивайте гайку.

  1. Установку нового руля производите в обратной последовательности.

Видео.

Самым безопасным является рулевое колесо, установленное на автомобиль заводом-изготовителем. Именно оно было разработано специально для данной модели , прошло необходимые испытания и соответствует действующим нормативам. «Самары» последних лет выпуска комплектуются рулевыми колесами от «десятки» — удобными, «ухватистыми», признанно безопасными. Владельцы , выпущенных раньше, могут заменить старые рулевые колеса такими без каких-либо проблем. Если же хочется большего (или меньшего – по цене или размеру), в продаже, особенно на рынках, встречается великое множество «баранок» — как от именитых мировых производителей, так и из кустарных мастерских ближнего и дальнего зарубежья. Но следует помнить, что установка несертифицированного изделия чревата изменением усилия вращения, а это влияет на управляемость, особенно, в критических ситуациях. Возможны проблемы с техосмотром, а порой под угрозой оказывается и безопасность водителя в случае ДТП!

Поэтому оптимальный вариант данного тюнинга, на наш взгляд, заключается в установке заводского рулевого колеса ваз 2115 с оплеткой (отделкой) из материалов, обеспечивающих лучший контакт рук с его поверхностью, — например, обшитого кожей. Такая «баранка» и выглядит великолепно, и лучше лежит в руках благодаря возросшей толщине обода.

ВНИМАНИЕ

Замена рулевого колеса по Правилу Р-12 ЕЭК ООН фактически означает внесение изменения в конструкцию .

Устанавливаем отделанное кожей рулевое колесо на автомобиль c панелью приборов ВАЗ-2114.

Перед снятием рулевого колеса отсоединяем клемму «минусового» провода от вывода аккумуляторной батареи. Вынув ключ из замка зажигания, поворачиваем рулевое колесо до тех пор, пока не сработает устройство, запирающее рулевой вал. Наносим метки на рулевом колесе и панели приборов ваз 2114.

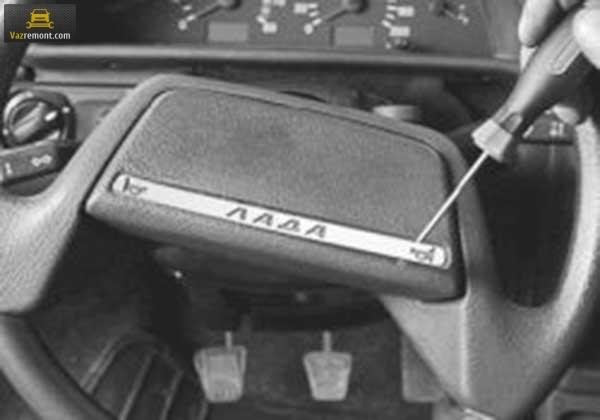

Поддеваем отверткой накладку крышки выключателя сигнала и снимаем ее.

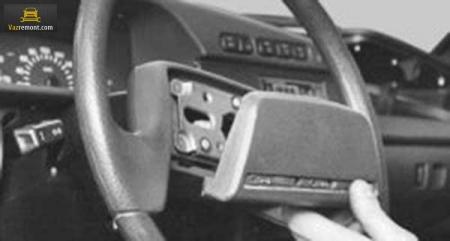

Крестообразной отверткой отворачиваем два самореза и снимаем крышку.

  • Головкой «на 24» отворачиваем гайку крепления рулевого колеса на несколько витков резьбы.

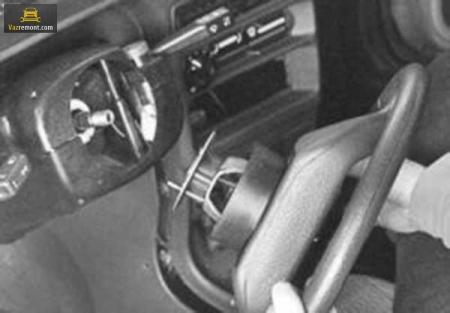

  • Покачивая, стягиваем рулевое колесо по шлицам вала.

Если рулевое колесо стронуть руками не удается, помощник тянет рулевое колесо на себя, а по торцу рулевого вала наносим удары молотком через выколотку из мягкого металла (в случае резкого срыва рулевого колеса гайка обезопасит ваше лицо от травмы).

  • Отвернув гайку, снимаем рулевое колесо.
  • Совместив два колеса, переносим метку со снятого рулевого колеса на новое. Устанавливаем рулевое колесо в обратной последовательности.

  • Чтобы гайка крепления рулевого колеса не выпадала из головки при установке на вал, вставляем между гайкой и головкой провод или несколько жил провода подходящего диаметра.
  • Наживив гайку, снимаем головку и вынимаем провод. Затягиваем гайку.

Cпицы рулевого колеса при движении ваз 2113 прямо на горизонтальной ровной площадке располагаются несимметрично, в этом положении останавливаем автомобиль, снимаем рулевое колесо и устанавливаем его правильно, после чего вновь на ходу проверяем точность установки.

Как снять и заменить рулевое колесо на ВАЗ 2114 и 2115 своими руками

Автомобили ВАЗ 2114 и ВАЗ 2115 входят в семейство Lada Samara. Их рулевые колёса не отличаются изящностью линий и удобством в использовании, особенно у ранних моделей. Ни о каком эстетическом удовольствии тут и речи быть не может. Не удивительно, что многие владельцы этих автомобилей испытывают желание заменить руль деталью с лучшим дизайном. Но как подобрать подходящее рулевое колесо, и возможно ли снять и установить его своими руками? Давайте разберёмся вместе.

Как снять рулевое колесо?

Демонтаж рулевого колеса на ВАЗ 2114 и 2115 производится одинаковым методом. Однако помните, что согласно кодексу об административных правонарушениях, замена на отличающийся от оригинального руль считается незаконным внесением изменений в рулевую конструкцию и систему управления автомобилем. Такой тюнинг попадает под действие части 2 статьи КоАП 12.5 об управлении ТС при наличии неисправностей или условий, при которых его эксплуатация запрещена. В последнее время сотрудники ГИБДД довольно рьяно отлавливают нарушителей этой статьи, поэтому хорошенько подумайте, прежде чем приступать к процессу замены.

штатный руль ВАЗ 2114 выглядит непривлекательно, поэтому у кого-то может возникнуть желание заменить его

Необходимые инструменты

Для того чтобы снять, а затем установить новое рулевое колесо, вам понадобятся следующие инструменты:

  • новый руль (убедитесь, что выбранная деталь подходит для вашего автомобиля);
  • набор отвёрток с прямым и крестовым шлицем;
  • торцевая головка на 24 мм;
  • карандаш или маркер;
  • молоток (в некоторых случаях);
  • выколотка из мягкого металла (в комплект к молотку);
  • жилы провода (в некоторых случаях).

Учтите, что после окончания всех работ, вам придётся удалять следы от карандаша или маркера с обтяжки руля и передней панели. Чтобы избежать проблем с последующей очисткой, учитывайте материал покрытия этих элементов салона. Не стоит использовать перманентные, или как их ещё называют — нестираемые, маркеры, особенно если детали обтянуты качественной натуральной кожей светлого оттенка. Легче всего удалить маркер на водной основе. Но лучше использовать обычный карандаш: его можно стереть обычным ластиком.

Процесс снятия руля

Внутри рулевого колеса расположен сигнал, получающий питание от аккумулятора, поэтому в первую очередь необходимо обесточить автомобиль. Для этого нужно просто скинуть минусовую клемму. После этого можно смело приступать к процессу демонтажа.

  1. Выньте ключ зажигания из замка.
  2. Поверните рулевое колесо таким образом, чтобы сработала система, запирающая рулевой вал. Теперь ваш руль зафиксирован в прямом положении.
  3. Для того чтобы впоследствии правильно установить новую деталь, сохранив точность управления, нанесите карандашом метку на рулевое колесо. Прямо рядом с ним поставьте аналогичную метку на приборной панели.
  4. С помощью прямой отвёртки подденьте накладку с надписью Lada на руле и снимите. Этот элемент крепится с помощью обычных пластиковых фиксаторов, поэтому убрать его не составит труда. Однако из-за тонкого пластика деталь легко ломается. Если вы планируете использовать старый руль и дальше, будьте аккуратнее.
  5. Под накладкой вы увидите два винта. Они удерживают крышку руля. Выкрутите их с помощью крестовой отвёртки, а затем уберите крышку.
  6. В центральной части конструкции вы увидите крупную гайку. Её следует отвернуть с помощью торцевой головки на 24 мм.
  7. Больше рулевое колесо ничего не удерживает. Для того чтобы снять его, возьмитесь обеими руками за руль и поочерёдно тяните на себя каждую сторону. Усердствовать не стоит. Если деталь не демонтировалась раньше, идти она будет довольно туго. Не пытайтесь снять деталь одним рывком: вы можете случайно травмироваться.
  8. Если попытки снять рулевое колесо описанным в пункте 7 методом не увенчались успехом, воспользуйтесь небольшим молотком и выколоткой. Помимо дополнительных инструментов, вам пригодится помощник. Один человек из пары должен тянуть на себя руль, а второй ударять молотком по выколотке, приставленной к торцу рулевого вала.
Читать еще:  Как поменять тормозные колодки Киа Спектра
Демонтаж руля на ВАЗ 2114 и ВАЗ 2115

Специалисты рекомендуют не сворачивать центральную гайку полностью, так как она может уберечь вас от серьёзной травмы в случае резкого срыва руля. Сделайте несколько оборотов, выполняя пункт 6, а когда деталь сойдёт с рулевого вала, открутите её до конца руками.

Видео: как снять рулевое колесо на автомобилях ВАЗ 2114 и 2115

Таким нехитрым способом можно демонтировать рулевое колесо на ВАЗ 2114 и ВАЗ 2115.

Какой руль можно поставить

Если вы решили заменить старое рулевое колесо, значит, его внешний вид чем-то вас не устраивал. Конечно, дело может быть в поломке или внешних повреждениях, однако, даже в этом случае следует рассмотреть вариант установки сторонних моделей. А вдруг одна из них понравится вам гораздо больше прежнего руля?

Спортивные модели

Тюнингуя своих железных коней, автолюбители часто засматриваются на спортивные рули. Их внешний вид помогает создать образ модного гоночного автомобиля. Спортивный руль обладает меньшим диаметром, чем обычный, что значительно улучшает маневрирование. Кроме того, он экономит место внутри машины. А различные варианты дизайна дают простор для творчества при стайлинге остального салона.

дизайн спортивного руля может освежить интерьер автомобиля

К сожалению, минусов у спортивных моделей рулевого колеса не меньше, чем плюсов. Он не так безопасен при столкновении, как штатный руль. В его конструкции используется металл, поэтому при ударе увеличивается риск получить серьёзные травмы. К тому же спортивные рули не снабжены подушками безопасности.

Для установки такого руля вам понадобятся специальные переходники. Их можно разделить на две категории:

  • литые;
  • гофрированные.

При этом последние гораздо безопаснее, так как при аварии могут складываться и поглощать часть энергии.

гофрированный переходник на спортивный руль может складываться при ударе, поэтому считается травмобезопасным

Приобретайте спортивный руль в проверенных магазинах и от известных производителей. Убедитесь в наличии соответствующего сертификата. Некачественный руль, даже с гофрированным переходником, может сыграть с вами злую шутку при попадании в ДТП.

Рули от других моделей автомобилей ВАЗ

Рули от более современных моделей автомобилей ВАЗ, таких как Lada Priora, Kalina или Granta смотрятся симпатичней, да и в руках лежат гораздо удобнее. Установить их не составит труда при условии, что вы заменяете не только сам руль, но и подрулевую колонку. В противном случае не сойдётся размер ступицы.

руль от Lada Kalina выглядит более стильно и презентабельно, чем штатная деталь от ВАЗ 2114 или 2115

О том, как правильно подобрать руль для ВАЗ 2114 и ВАЗ 2115 читайте далее.

Что следует знать при установке

Обратите внимание, что далеко не каждый руль подходит для установки на автомобилях ВАЗ 2114 и ВАЗ 2115. Вам нужно выбрать рулевое колесо с той же контактной группой, что и у оригинальной детали.

выбирайте руль с такой же контактной группой, что и у ВАЗ 2114 и 2115

Сделать это довольно просто, если вы планируете установку руля с других моделей ВАЗ. Например, руль с европанелью от ВАЗ 2110 подходит для этих целей идеально.

Если вы остановили свой выбор на автомобиле Lada Kalina, то её руль должен иметь маркировку 1118–3402010. С ним же придётся установить верхний кожух с маркировкой 2110–3403070–30, а также нижний 2110–3403072–30.

для установки нештатного руля на ВАЗ 2114 используйте кожух рулевого вала 2110–12

Если же вам по душе спортивные модели, то придётся приобрести специальный переходник, рассчитанный на автомобили ВАЗ 2113–2115. Такой переходник устанавливается на рулевой вал, а уже сверху крепится рулевое колесо. Подходящая для этой цели модель переходника — PROSPORT RS-04282.

для установки спортивного руля на автомобили ВАЗ 2114 и 2115 подойдёт переходникPROSPORT RS-04282

Правила установки

Установка руля представляет собой процесс демонтажа в обратном порядке. Если вы справились со снятием, то и установка будет вам под силу.

  1. Установка начинается с переноса метки со старого руля на новый. Будьте предельно точны: от этого зависит корректность дальнейшего управления машиной. Метка на новой детали должна находиться ровно в том же месте, что и на предыдущей.
  2. Поставьте рулевое колесо на своё место. Убедитесь, что метка на нём и на передней панель совпадает так же, как и в случае со старой деталью.
  3. Верните на место центральную гайку и заверните её. Если она будет неплотно держаться в торцевой головке, вставьте между ними жилы от проводов. Когда гайка усядется на своё место, выньте провода, а гайку плотно зафиксируйте.
  4. Установите на место крышку руля и закрутите все винты.
  5. Убедитесь, что руль стоит прямо. Если наблюдается хотя бы небольшое смещение, деталь придётся устанавливать заново.
  6. Верните на место клеммы аккумулятора и протестируйте ваше новое рулевое колесо, прокатившись вдали от крупных дорог. Поначалу его диаметр может быть непривычен, но удобство управления автомобилем должно остаться прежним.

если гайка выпадает из торцевой головки, воспользуйтесь жилами провода

Самое сложное в процессе замены руля на ВАЗ 2114 и 2115 — это выбор правильных деталей. Обращайте внимание на маркировки рулевого колеса, кожухов и, при необходимости, переходников. В некоторых случаях может понадобиться замена подрулевых переключателей. Но сам демонтаж и установка нового рулевого колеса не вызовет у вас особых сложностей при точном выполнении всех инструкций.

Выбор качественного рулевого колеса для ВАЗ 2110

Разумеется, уже с завода каждый автомобиль получает свое собственное рулевое колесо. Автомобили серии ВАЗ 2110 исключением не являются.

Тем не менее, внешний вид, уровень комфорта и тактильные ощущения от заводского руля «десятки» порой оставляют желать лучшего. Обод зачастую быстро истирается, поверхность становится гладкой, что мешает нормальному управлению.

Заводское решение

Причины замены

Причин захотеть заменить руль более чем достаточно. Но у каждого они свои:

  • Старый руль износился;
  • Текущий обод не соответствует требованиям водителя;
  • Водитель некомфортно чувствует себя с заводским рулевым колесом;
  • Агрегат получил механические повреждения;
  • Проводится тюнинг, доработка салона и всего авто и пр.

Водители могут назвать еще множество причин, по которым на смену старому рулю они хотят получить новый.

Вариант для тюнинга

Что выбрать?

Исходя из представленного ассортимента рулевых колес, подходящих для ВАЗ 2110, можно сделать определенные выводы относительно преимуществ и недостатков различных вариантов.

Предлагаем ознакомиться с ними в таблице.

Варианты

Преимущества

Недостатки

Разработан специально для данной модели

Изготовлен по соответствующим расчетам

Обладает надежной конструкцией

Внешний вид оставляет желать лучшего

От новых моделей ВАЗ

Доработанный внешний вид

Не сложно установить на место старого

Есть вопросы к качеству изготовления

Более современные, функциональные

Привлекательный внешний вид

Продуманный дизайн и расположение кнопок

Тяжело подобрать под ВАЗ

Возможные проблемы с установкой

Что именно из этого выберите именно вы — решайте сами. Рулевое колесо играет значимую роль в обеспечении комфорта и безопасности , потому следует выбирать продукт высокого качества, которым вы сумеете удобно управлять движением собственного автомобиля.

Евро-руль

Демонтаж и замена

С причинами и доступными вариантами руля для «десятки» мы уже определились. Потому пришло время избавиться от старого устройства и установить на его место новое рулевое колесо.

  1. Отключите минусовую клемму от аккумуляторной батареи. Так вы сможете избежать возможного короткого замыкания в проводке руля.
  2. Проверьте, ровно ли стоят ваши колеса. Поставьте максимально ровно, дабы упростить самому себе процесс обратной сборки.
  3. Открутите семь крепежных элементов, которые удерживают кожух рулевой колонки, после чего снимите подрулевой нижний кожух.
  4. Разблокируйте рычаг регулировки положения колонки.
  5. Опустите колонку вниз.
  6. Двигая ее постепенно вверх, снимите верхний кожух.
  7. На руле расположена декоративная накладка. Ее нужно поддеть плоской отверткой.
  8. Вам откроются два крепежных элемента, которые удерживают сигнальную кнопку.
  9. Выкрутите их и снимите кнопку.
Читать еще:  Замена подшипника ступицы тойота королла

  1. С помощью торцевого ключа или головки снимайте крепежную гайку с рулевого колеса. Не выкручивайте ее до конца, что позволит безопасно снять элемент. Следует напомнить, что здесь располагается жесткая посадка из-за сопрягаемых квалитетов. Если полностью демонтировать крепеж, вы рискуете сильно повредить себя или сам автомобиль снимаемым рулевым колесом.
  2. Перед тем, как снять руль, обязательно нанесите соответствующие метки. Вам нужно обозначить расположение руля относительно вала и выключателя поворотных сигналов.
  3. Теперь нанесите несколько аккуратных, но плотных ударов ладонью по рулю в направлении от приборной панели.
  4. После этого устройство сможет выйти со шлицев.
  5. Далее откручиваем крепежную гайку.

Обратная сборка

Если вы подобрали подходящий под ваш ВАЗ 2110 новый рулевой элемент, проблем с обратной сборкой возникнуть не должно.

В остальном просто следуйте инструкции демонтажа, работая в обратной последовательности. Это позволит без лишних проблем установить новый элемент, который вы для себя выбрали. Если быть точнее, то для своего автомобиля.

Как отрегулировать механизм фиксации рулевой колонки на ВАЗ 2113, 2114, 2115

Предварительная оценка ситуации

Желательно вначале самостоятельно выполнить проверку автомобиля на присутствие неисправности рулевой колонки или рейки, чем сразу же мчаться на автостанцию технического обслуживания. Ведь там даже за диагностирование рейки с автовладельца запросят существенную денежную плату. Наверняка диагностировать люфт в рейке и износ подшипника можно если поднять передние колеса автомобиля, например, с помощью домкрата. Если вы обнаружите люфт при повороте колес руками или при повороте руля — это уже сигнал к ремонту. Так же, если при повороте руля будут слышны характерные звуки изношенного подшипника, то , наверняка подшипник нуждается в замене.

Как правильно поменять подшипники вала руля? Для этого можно провести все нужные работы самостоятельно, если автовладелец разбирается в устройстве рейки и колонки. Или можно обратиться за содействием к специалистам автосервиса, которые довольно быстро устранять неисправность рулевого вала. Но необходимо учитывать, что такие ремонтные работы для замены подшипников рейки будут стоить существенных финансов. Тем более, в ремонте колонки и рейки нет ничего очень сложного для обращения к специалистам. Потому будет значительно лучше и быстрее выполнить все самостоятельно, достаточно лишь набраться терпения и запастись нужными инструментами.

Порядок проведения работ

Замена подшипников рулевой на таком транспортном средстве, как ВАЗ-2110, состоит из целого ряда стадий, которые требуется непременно осуществлять в том порядке, в котором они указаны ниже.

Весь процесс можно увидеть на видео:

Вначале необходимо сделать отсоединение аккумулятора на автомобиле для предотвращения короткого электрозамыкания. Достаточно лишь вынуть одну клемму, где указан знак «-».

Затем нужно снять руль. Для этого понадобится повернуть автомобильный ключ зажигания, а также вывернуть руль на 90° в какую-нибудь из сторон. Взору откроется целый ряд гаек, благодаря которым руль крепится к валу

Используя особый гаечный ключ откручиваем гайки, после чего осторожно приступаем к выемке вынимать рулевое колесо. Это выполняется в связи с тем, что в некоторых машинах в руле существует система, позволяющая подпружинивать руль

Если этого не учесть, то можно даже травмироваться.

Специальным ключем нужно выполнить откручивание гаек там, где закреплены подрулевые переключательные механизмы. Далее их основания необходимо сдвинуть по направлению к сидению водителя.

Отыскав провод, подсоединенный к сенсору давления масляной жидкости, нужно убрать его.

Отыскав проводные колодки, идущие к сигналу звучания автомобиля, необходимо выполнить их отсоединение. Затем снять с них основание фиксации подрулевых переключательных механизмов.

Далее рулевой вал разблокируется ключем зажигания.

В жгутике проводов потребуется найти провод, идущий к местонахождению выключателя зажигания. Затем отсоединить его, если это допустимо, либо перекусить, используя плоскогубцы.

Болтики с отрывными головками, благодаря которым осуществляется крепление рулевой колоды, можно сменить на простые болтики М 6 протяженностью 20 мм.

Отвинтив по 2 гайки с болтиками с отрывными головками, нужно извлечь пружинные и особые шайбы. В отношение головок болтиков, которые будут сорваны, можно сделать высверливание или выворачивание, используя отвертку и молоток.

Потом нужно аккуратным образом выполнить снятие колонки руля, притягивая ее на себя, после чего быстро опустить книзу. Затем нужно открутить болтик фиксации карданного вала по отношению к валу руля.

При вынимании болтика и снятии колонки в сборе, с вала снимается и упорная втулка.

Далее из трубы удаляется вал с подшипниками. Осуществить его выпрессовывание желательно в ту сторону, где расположено крепление.

С вала, прежде всего, снимается подшипник, расположенный спереди (со стороны руля).

Когда обнаружено, что вал руля неисправен, его необходимо поменять на новый.

По снятию подшиников рекомендуем, так же , к просмотру видео:

Затем можно снимать подшипник, расположенный сзади. Сделать его выпрессовывание можно применяя выколотку и молоток.

Прежде чем установить новые подшипники, важно удостовериться в том, что они легко вращаются по необходимой оси. На подшипниковых втулках, изготовленных из пластика, не должно быть дефектов

Далее до упора запрессовывается подшипник, расположенный сзади, в трубный бурт благодаря подходящей оправке. Усилие прикладывается исключительно к внешнему подшипниковому кольцу. Подшипник размещен на втулке из пластмассы. Она с одной стороны обладает широким фланцом. Во время монтажа подшипника как раз такой втулочный фланец должен быть обращен наружу.

Втулки подшипника, расположенного спереди, должны быть устремлены в сторону вала.

После этого вал вмонтируется в трубу

Важно учитывать, чтобы в подшипник, находящийся сзади, был размещен в задний конец вала руля

Далее нужно прочно закрепить подшипники в необходимые кольца.

Во время установки колонки руля упорную втулку нужно размещать на вал стороной с тем диаметром, который больше.

При применении особых шайб, нужно проверить, чтобы они были смонтированы частью, которая выступает — «а», в противоположную сторону непосредственного от болта.

При монтаже основания подрулевых переключательных механизмов перед затяжкой болтика важно сделать регулировку местоположение основания непосредственно на рулевой колонке. Для этого нужно разместить кожух, расположенный снизу, и сдвинуть основание таким образом, чтобы было совпадение отверстия под винт в кожухе, а также основании

После этого аккуратным образом нужно выполнить снятие кожуха и затянуть болт фиксации основания. Установив рулевое колесо, нужно продиагностировать рулевую на отсутствие посторонних звуков. Если посторонних звуков нет — на этом всё!

Снятие и установка рулевой колонки

Снимайте рулевую колонку только в следующих случаях:

  • — рулевая колонка требует замены;
  • — корпус рулевого управления и блокировки зажигания требует замены.

При необходимости снятия рулевого колеса обязательно используйте съемник.

Наклонная рулевая колонка не подлежит обслуживанию. В случае дефекта наклонной рулевой колонки необходимо заменить рулевую колонку в сборе.

Прежде чем приступить к работе по снятию рулевой колонки, внимательно ознакомьтесь с информацией о подушках безопасности в разделе «Система пассивной безопасности автомобиля».

Общее описание и работа-системы

Рулевая колонка состоит из рулевого вала с карданными шарнирами и рулевого колеса. Наклонная рулевая колонка снабжена сферическим соединением, позволяющим осуществлять регулировку наклона. На рулевой колонке также расположены элементы управления:

  • — центральный переключатель света и сигнала поворота;
  • — выключатель стеклоочистителя/стек-лоомывателя;
  • — замок зажигания с блокировкой управления, блокировкой ключа зажигания и приемным блоком иммобилайзера двигателя. Блокировка зажигания и управления предотвращает возможность угона автомобиля.

Кроме функции управления, рулевая колонка обеспечивает также, наряду с надувной подушкой, функцию безопасности, так как при фронтальном столкновении она сминается и амортизирует энергию удара, тем самым обеспечивая безопасность водителя.

Снятие рулевого колеса

Внимание: для снятия рулевого колеса обязательно используйте съемник. Не пытайтесь снять его, прикладывая усилия или ударные нагрузки

1. Снимите модуль подушки безопасности с рулевого колеса. Смотрите раздел «Система пассивной безопасности автомобиля».

2. Разъедините разъем модуля подушки безопасности.

3. Открутите гайку крепления рулевого колеса.

4. Снимите стопорный зажим.

Примечание. Перед снятием рулевого колеса поставьте метку на вал рулевой колонки и на руль в месте их соединения для правильной установки рулевого колеса при сборке и установке рулевой колонки.

5. При помощи съемника снимите рулевое колесо с вала.

6. При необходимости разожмите контактное кольцо на рулевом колесе.

Снятие выключателя и рычага переключателя сигналов поворотов

7. Открутите винты крепления нижней крышки панели рулевой колонки и снимите панель.

8. Снимите винты крепления верхней крышки панели рулевой колонки и снимите панель.

9. Разъедините разъемы звукового сигнала и часовой пружины.

10. Открутите винты крепления и снимите часовую пружину с рулевой колонки.

11. Отсоедините электрические разъемы переключателя.

12. Снимите центральный переключатель света и сигнала поворота, надавив внутрь лапки с обеих сторон корпуса.

Снятие переключателя стеклоочистителя/стеклоомывателя

Читать еще:  Замена шаровых опор

13. Отсоедините электрические разъемы переключателя.

14. Снимите переключатель стеклоочистителя, надавив внутрь лапки с обеих сторон корпуса выключателя.

Снятие замка зажигания и блока управления иммобилайзером

15. Отсоедините электрический разъем от блока управления иммобилайзером.

16. Открутите винты крепления и снимите блок.

17. Вставив ключ в замок зажигания, поверните его в положение АСС и снимите цилиндр замка, для этого нажмите на фиксирующую пружину, например при помощи отвертки, и извлеките цилиндр.

18. Открутите стопорный винт выключателя зажигания.

19. Отсоедините провода и снимите выключатель зажигания.

20. Снимите винты крепления соленоида блокировки ключа и извлеките соленоид. Будьте осторожны, чтобы не упустить пружину соленоида блокировки ключа.

21. Открутите и удалите стяжной винт клеммного зажима рулевого вала.

22. Открутите гайки крепления кронштейна рулевой колонки.

Осторожно извлеките рулевую колонку

Установка производится в порядке, обратном снятию.

При сборке рулевого вала смажьте его элементы литиевой смазкой. Перед установкой рулевой колонки установите новую центрирующую втулку рулевого вала.

Затяните элементы крепления следующими моментами:

  • стяжной винт клеммного зажима рулевого вала-22 Нм;
  • гайки крепления кронштейна рулевой колонки-22 Нм;
  • винт рычага регулировки наклона — 4 Нм;
  • винты крепления соленоида блокировки ключа-2 Нм;
  • стопорный винт выключателя зажигания -2Нм;
  • винты крепления корпуса выключателя зажигания-4 Нм;
  • винты крепления блока управления иммобилайзером — 2 Нм;
  • винты крепления часовой пружины — 3 Нм;
  • винты крепления верхней и нижней крышек рулевой колонки — 3 Нм;
  • гайку крепления рулевого колеса — 38 Нм;
  • винты крепления модуля надувной подушки безопасности -11 Нм.

Снятие рулевой колонки

В данной статье мы хотим поделится с вами такой полезной информацией, как снятие и установка рулевой колонки. Для начала следует объяснить, что рулевая колонка в общем из себя представляет и каковы её функции в вашем авто.

Рулевая колонка — специфический кожух из пластика, внутри которого расположен вал рулевого колеса. Одной из основных функций, которую она выполняет, является гарантия безопасности для водителя и пассажиров в автомобиле в случае его столкновения с какими-либо препятствиями, а также передача усилий, которые прилагаются к рулю, беспрепятственного, простого и лёгкого вращение вилки рулевого колеса и непосредственное обеспечение сильного крепления.

Схема деталей рулевой колонки ВАЗ 2110:

Приступим к пошаговому описанию процесса замены данной детали. Работу следует проводить в случае замены деталей и узлов рулевого управления ВАЗ 2110, 2111, 2112 (Жигули) или при выполнении демонтажа панели приборов.

Снятие рулевой колонки: пошаговое руководство для ВАЗ 2110

1. Снять провод с клеммой «минус» с аккумуляторной батареи.

2. Поддеть накладку крышечки выключателя звукового сигнала (рекомендовано выполнять это действие с помощью отвёртки). Затем снимаем крышку рукой.

3. При помощи крестообразной отвёртки вывернуть оттуда два самонарезающих винта. После чего полностью извлечь крышку сигнала авто.

4. Снова при помощи той же самой крестообразной отвёртки отвернуть три шурупа от подвижного контакта подачи сигнала. Далее необходимо произвести снятие звукового сигнала, предварительно отсоединив при этом провод.

5. Внимание: отворачивайте, но не до конца гайку крепления рулевого колеса головкой на 24.

6. Потяните в своём направлении рулевое колесо, и снимите его выполняя все действия покачивающими движениями. Будьте внимательны, ведь гайка может очень резко сорваться. Для начала советуем Вам обезопасить от этого лицо и глаза. После того, кок гайка немного освободилась, полностью отверните её.

7. В случае, когда руль автомобиля прикреплено достаточно плотно, что мешает Вам его беспрепятственно снять, попросите друга или соседа помочь. Наносите удары через выколотку из мягкого метала по торцу рулевого вала Вашего авто, в тот момент, как помощник будет тянуть рулевое колесо по направлению вверх.

8. Если появится необходимость заменить контактное кольцо в рулевом колесе, для начала отсоедините проводок.

9. После чего отверните три винта, при помощи той самой крестообразной отвёртки, снимите кольцо.

10. Снимите выключатель зажигания и блок подрулевых переключателей (смотрите монтажный блок).

11. С помощью ключа на 13, отверните болт на нижнем фланце эластичной муфты (которая находится под педалями).

12. Отверните два болта, которые находятся в креплении кронштейна вала рулевого управления. Выполняя это действие, будьте внимательны, ведь они имеют головки посерьезнее, нежели болты, которые попадались до этого. Для легшего выполнения рекомендуем при их отворачивании наносить зубилом не слишком сильные удары в тангенциальном направлении.

13. Отверните две гайки с заднего крепления при помощи тринадцатого ключа.

14. Теперь можно произвести снятие рулевой колонки, стягивая её при этом со шлицев приводной шестерни.

15. По надобности замените промежуточный вал рулевого управления на снятой детали. В ходе выполнения этого пункта отверните гайку болта при помощи двух тринадцатых ключей и извлеките оттуда болт.

16. Далее со шлицев сдвиньте вал.

17. Щипцами разведите стопорное кольцо (для лучшей регулировки усилий затяжки рулевой колонки) и снимите его.

18. И, наконец, последнее: снять со шлицев рычаг фиксатора, затем поставить его в нужном направлении. Читайте статью, как отрегулировать рулевую колонку на автомобиле ВАЗ правильно. Для её настройки достаточно снять только облицовочный кожух.

После замены необходимых деталей, производить обратную сборку рулевой колонки необходимо в порядке, обратном снятию.

Вот и закончилось снятие рулевой колонки на автомобиле ВАЗ. Надеемся, Вам помогут наши советы в ремонте авто.

Смотрите видео, если есть стук в рулевой рейке (её ремонт во втором видео):

Как снять руль на ВАЗ 2114

Рули в семействе «Самары» обновлялись с каждой вышедшей моделью, в отличие от коробок передач, трансмиссий и другого железа. Обладателем самого качественной и удобной «баранки» стал ВАЗ 2115. Многие владельцы предыдущих поколений решили установить новый руль от последней модели. В данном материале подробно расписано, как снять рулевое колесо в автомобиле ВАЗ 2114. Стоит сказать, что эта инструкция подойдет и для других моделей «Самары».

Замена рулевого колеса – это внесение изменений в конструкцию автомобиля. Из-за такой модернизации у владельца ВАЗ 2114 могут возникнуть проблемы на техосмотре. Если водитель выбрал вариант из кустарной мастерской, то такое изделие может негативно повлиять и на безопасность. Лучшим решением будет выбор баранки от 2115 модели, так как ее вряд ли оценят, как внештатную деталь.

Необходимые инструменты

Снимают рулевое колесо обычно в двух случаях: его нужно починить или полностью заменить. Не рекомендуется выбирать спортивные модели, так как с ними не получится пройти технический осмотр автомобиля. Если же выбор был сделан в сторону стороннего производителя, то покупать руль нужно в автомобильном магазине – на товар должна быть гарантия.

Для работы понадобятся:

  • Крестовая и плоская отвертки, а также удлинитель для них.
  • Набор ключей и головок.
  • Резиновый молоток.

Важно! Перед тем как снимать руль нужно убедиться, что колеса автомобиля ВАЗ 2114 стоят ровно и, самое главное, прямо. Если передняя колесная пара будет повернута влево или вправо, то при демонтаже можно повредить детали рулевого колеса.

Процесс демонтажа

Внутри баранки присутствует электроника – сигнал автомобиля ВАЗ 2114, поэтому в первую очередь необходимо отсоединить минусовую клемму аккумулятора. Повернув переднюю колесную пару в положение «прямо», можно начинать демонтаж:

    Первым делом нужно открутить семь винтов на кожухах, расположенных под рулем. Когда крепления сняты, можно отсоединить нижний кожух. Верхнюю часть нужно снимать только тогда, когда рулевая колонка направлена вниз;

  • После этого необходимо снять декоративную накладку. У нее нет креплений, поэтому ее можно отсоединить плоской отверткой. Делать это нужно аккуратно, так как пластик здесь хрупкий. Под накладкой будет два винта, которые держат кнопку сигнала – ее тоже нужно демонтировать;
  • Далее следует открутить гайку крепления руля таким образом, чтобы она держалась на валу, то есть полностью снимать ее не нужно;

    Открутите 2 болта, находящиеся за снятой накладкой и снимаем крышку и снимите пластиковый компонент

  • Когда последнее крепление удалено, руль можно сбить резким ударом и снять. В этом случае поможет резиновый молоток, который не повредит поверхность баранки.
  • Важно! Руль в автомобиле ВАЗ 2114 туго сидит на шпицах, поэтому при резком рывке детали могут повредиться. Когда ступица извлечена со шпицев, можно докурить гайку крепления.

    Установка рулевого колеса выполняется в обратном порядке. Важным моментом является кольцо переключателя указателя. При установке его нужно повернуть таким образом, чтобы штифт смог войти в паз кольца. Если на замену было куплено нестандартное изделие, то процесс проходит таким же образом, отличия могут быть только в креплении и фиксации.

    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
