Установка пневмоподвески на Hyundai HD 78 — Aride — AirRide пневмоподвеска на DRIVE2

На автомобиль был установлен серийный передний комплект пневмоподвески, который служит для увеличения комфорта, гашения вибраций от дороги и уменьшения нагрузки на рессоры.

На заднюю ось был разработан новый усиленный комплект на пневмоподушках односекционных сильфонахкоторый ставиться внутрь на мост. Данный комплект идеально подходит для Hyundai HD 78 по своим характеристикам, Большой диаметр пневмоподушки и соответственно объем воздуха в ней, позволяет компенсировать повышенные пневмоподвеска на hyundai hd 120, и увеличить плавность хода.

В дальнейшем планируется установка отбойника внутрь подушки. Для управления пневмоподвеской используется двухконтурная системы управления с пяти литровым ресивером и компрессором Viair на 24V. Наберите в яндексе рессора задняя hd78 и выбирайте.

пневмоподвеска на hyundai hd 120 Единственное что не советую это китайское мно-рессоры под названием Marshall. И за одно проверьте пальцы рессор и их втулки наверняка их тоже пора менять. Могу ещё посоветовать убрать родной подрессорник и вместо него поставить по три листа газелевского усиленного подрессорника толщиной 13 мм именно и только тринадцать мм.

Эти листы на 5 мм шире родных листов, что решается снятием кромки листа болгаркой с каждой стороны около 2-мм. Почему 2 а не 2,5 мм?

Да потому что между стремянкой и листами есть не большой зазор. Только не пишите что в месте снятия болгаркой лист будет ломаться — уже проверено и ни один лист в этом месте не ломался.

Ломались листы только между стремянками, там где отверстие под центровочный болт либо в стороне от стремянки на пневмоподвеска на hyundai hd 120 10 см или чуть. Так же вместо родных листов кроме коренного можно использовать газелевские листы ТОЛЬКО листы из так называемой многолистовой рессоры, толщина листа 11 мм, это те рессоры которые раньше ставили на газель.

Ремонт Toyota, Nissan, Запчасти Mazda, Lexus, Mitsubishi, Автосервис Infiniti, Honda, Subaru, Suzuki.

Основные функции пневмоподвески Hyundai Genesis

Бесплатная консультация и расценка по телефону:

СТО на Богатырском пр. 14 к.2
+7(911) 926-05-02	+7(911) 926-05-45
СТО на Малом пр. ВО д.58
+7(921) 903-20-40	+7(921) 910-20-33
СТО на пр.Ю Гагарина д.32 к.6 лит.Б
+7(921) 955-20-90	+7(921) 955-20-90
СТО на ул.Шкапина д.48
+7(921) 900-20-55	+7(911) 920-2-920

Основные функции пневмоподвески Hyundai Genesis, ремонт, диагностика, сервис — Ремонт подвески и трансмиссии

Основные функции пневмоподвески Hyundai Genesis

Ремонт, диагностика, сервис — Основные функции пневмоподвески Hyundai Genesis

Цены указаны без учета запчастей и расходных материалов

Мы ремонтируем пневмоподвеску Hyundai Genesis, восстанавливаем пневмоамортизаторы, производим качественный ремонт компрессора пневмоподвески и блока клапанов. Наши специалисты более 12 лет занимаются ремонтом пневмоподвески и знают о всех тонкостях каждого автомобиля. Гарантия на работы и восстановленные узлы и агрегаты пневмоподвески от 6 до 12 месяцев.

Основные функции пневмоподвески Hyundai Genesis — Ремонт подвески и трансмиссии

Основные функции пневмоподвески Hyundai Genesis в Петербурге

О нас

Наш автосервис специализируется на ремонте легковых автомобилей Lexus, Infiniti, Mitsubishi, Toyota, Mazda, Suzuki, Nissan, Honda, Subaru, Aсura, KIA, Hyundai, Daewoo, Chevrolet, Audi, BMW, Ford, Opel, Land Rover, Renault, Peugeot, Skoda, Volkswagen.
Точные сроки по ремонту не превышают одного рабочего дня. Большой ассортимент запчастей позволит Вам не тратить время и силы, разыскивая редкую деталь для своей машины. Мы закажем детали по каталогам и доставим их на СТО в кротчайшие сроки.
Наши техцентры открыты для Вас во всех районах Санкт-Петербурга.

Пневмоподвеска передняя Hyundai HD60-HD78 2004 – н.в. (арт. 29021)

Компенсация нагрузки: 2200 кг
Пневмоэлемент: двухсекционный сильфон (160D1)
Пневмосистема: одноконтурная (объединённое питание левой и правой подушек)
Материал креплений: сталь Ст3 (6 мм) в порошковой окраске
Тип управления: без системы управления (ручная накачка через автомобильный ниппель)
Применимость: Hyundai HD60, HD65, HD72, HD78 (2004 — н.в.) *
* модификации с двигателями D4AL, D4DB, D4DD
Привод: задний (RWD)
Ошиновка задней оси: двускатная (спарка)
Ось установки: передняя
Производитель: ООО «Арайд»
Страна производства: Россия
Импортёр в РБ: ИП Тарасенко О.В.
Гарантия: 24 месяца

Доступно для предзаказа

Нажмите здесь, чтобы поделиться контентом на Facebook. (Открывается в новом окне)
Нажмите, чтобы поделиться на LinkedIn (Открывается в новом окне)
Нажмите, чтобы поделиться на Twitter (Открывается в новом окне)
Нажмите, чтобы поделиться записями на Pinterest (Открывается в новом окне)
Нажмите, чтобы поделиться в Skype (Открывается в новом окне)
Нажмите, чтобы поделиться в Telegram (Открывается в новом окне)
Нажмите, чтобы поделиться в WhatsApp (Открывается в новом окне)

Описание
Детали
Отзывы (0)

Описание

Комплект вспомогательной пневмосистемы для автомобилей HD60-HD78 монтируется в дополнение к штатной подвеске, не изменяя конструкцию грузовика. Установка дополнительной передней пневмоподвески повысит устойчивость автомобиля, а также продлит срок службы элементов заводской подвески, снизив нагрузку на рессоры и избавив их от проседания и поломки.

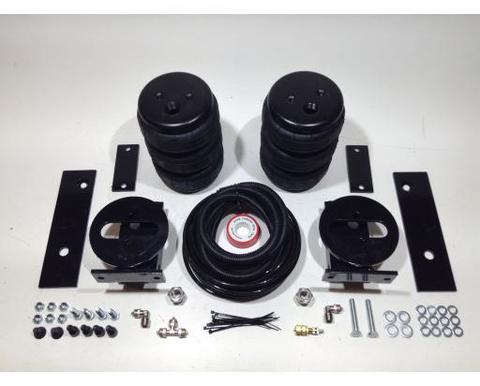

Данный комплект пневмосистемы включает в себя:

✘ две пневмоподушки сильфонного типа 160D1 грузоподъёмностью по 1100 кг каждая, рассчитанные более чем на 400 тыс. км пробега при любых дорожных условиях и не требующие никакого обслуживания за счёт надёжной резинокордовой конструкции;
✘ комплект кронштейнов из 6-миллиметровой стали для крепления подушек к рессорам и раме, разработанных специально для «Хендай HD60-HD78»;
✘ пневмотрубку Camozzi длиной 7 м для монтажа штуцера (ниппеля) подкачки в любой части автомобиля;
✘ два штуцера для спуска и подкачки пневмоподушек компрессором (в комплекте не идёт);
✘ набор крепежа и фитингов для сборки комплекта;
✘ гофрорукав защитный длиной 2 м;
✘ инструкцию по монтажу.

Для контроля за давлением в пневморессорах рекомендуется приобрести манометр. Для ещё более простой и удобной эксплуатации пневмоподвески «Хендай HD60-HD78» можно купить систему управления на 1 или 2 контура, с ресивером или без.

Внимание! Рабочее давление в пневмоподушках должно быть в пределах 1-8 атм.

Установить комплект пневмоподвески на грузовики Hyundai HD60, HD65, HD72, HD78 возможно: на нашем партнёрском СТО в Минске или любом другом автосервисе, а также своими руками – монтаж дополнительной пневмосистемы не требует специальных навыков и занимает в среднем 3 часа.

Внимание! Не подходит на модификации с двигателем D4GA, на которые следует выбирать комплект пневматической системы арт. 29023.

Сообщества › Пневмоподвеска › Блог › Установка Пневмоподвески на Hyundai Solaris.

Салют Всем Любителям ВОЗДУХА ! Ещё в прошлом сезоне я продал свою винтовую подвеску DGR и решил перейти таки на воздух, приобрёл б/у комплект с Solaris’a. весНОЙ заказал комплект управления с датчиками положения кузова от Влада AceofAce. Как только получил в руки комплект управления сразу же начал тулить пневму в Solaris.

Отличный комплект, который как минимум в ДВА раза дешевле своих аналогов из- за бугра что Air Lift что Accuair! Все нужные для меня функции в этом комплекте присутствуют и работают на отлично! Три положения кузова которые можно запрограммировать под себя. что ещё нужно?! Совсем забыл упомянуть, порадовала инструкцию на 48стр :))

За помощью в установке обратился к Руслану Субботинуruki_delayut_ru и Илье dokracer161 Конечно в ходе работы возникали небольшие сложности по инсталу самих датчиков, так как пневмоподвеску с датчиками положения кузова на Hyundai Solaris в России ещё никто не ставил и куда их тулить никто не представлял. Но Ребята со всеми возникшими проблемами справились на ОТЛИЧНО!
Конфиг пневмосистемы:

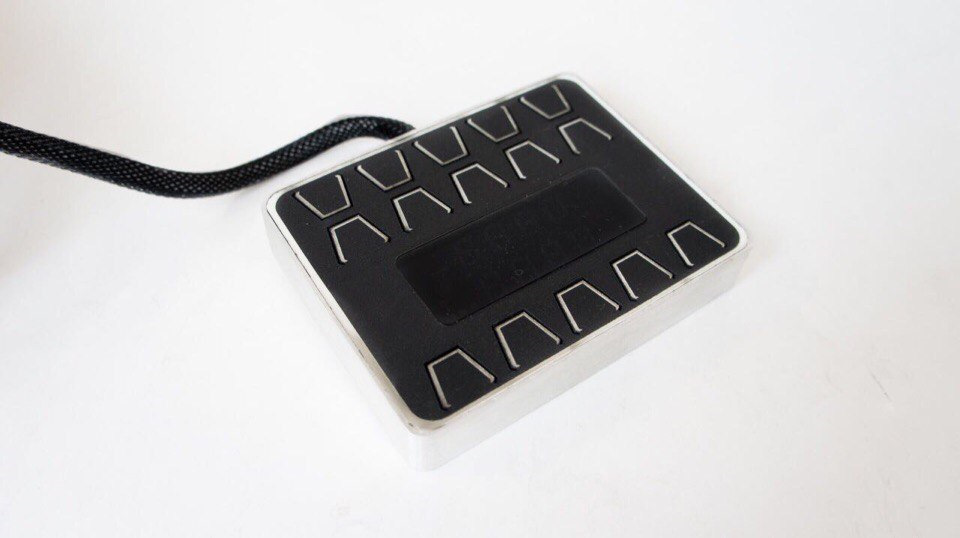

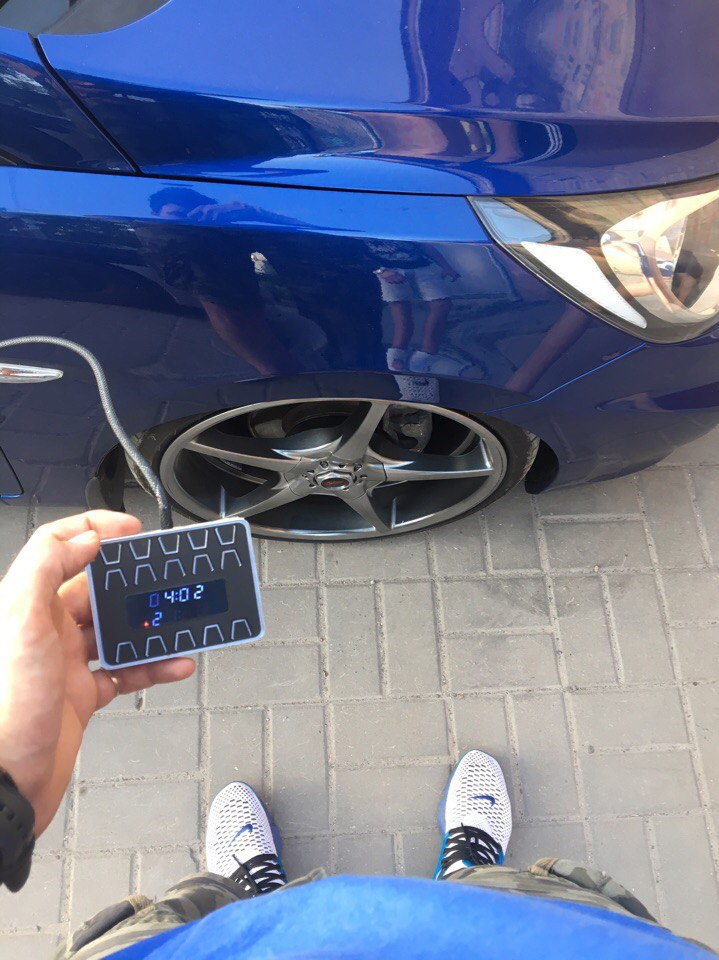

— Управление с датчиками положения кузова от AceofAce
— Блок клапанов — Airstandarts 4х контурный.
— Рессивер — 12 литров
— Компрессор — Беркут 20
— Влагоуловитель — Camozzi

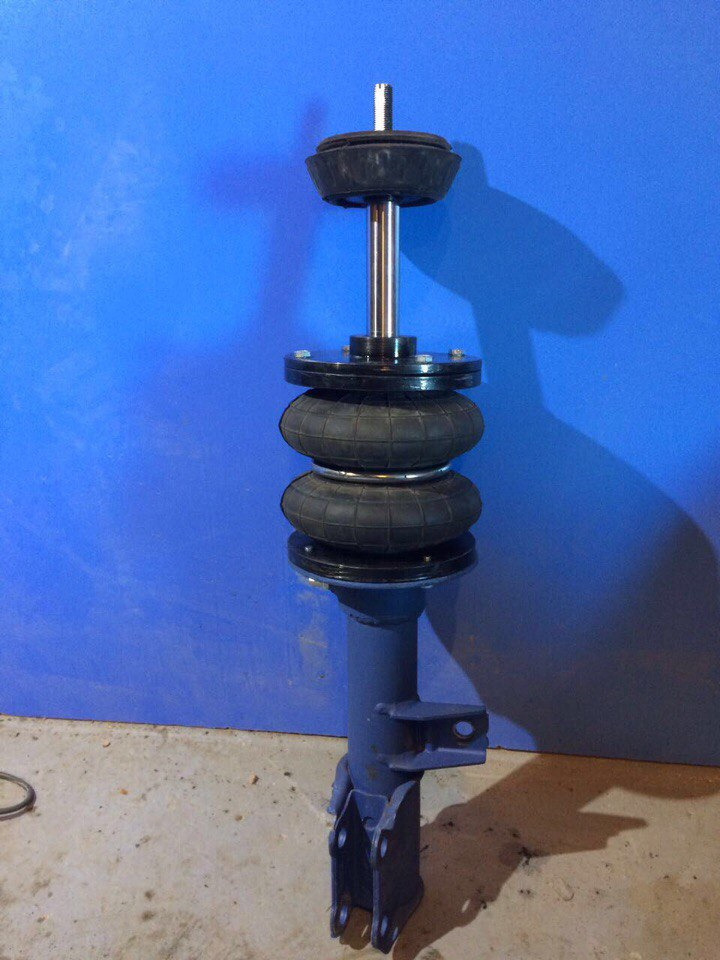

— Пневмоподушки — Rubena 130×2 в круг.
— Фитинги и соединения — Noname.
— Пневмо магистрали — 8 мм
Получилась довольно таки быстрая пневма на 8мм магистрали.
Ну и самое главное мягче чем на статике:) !

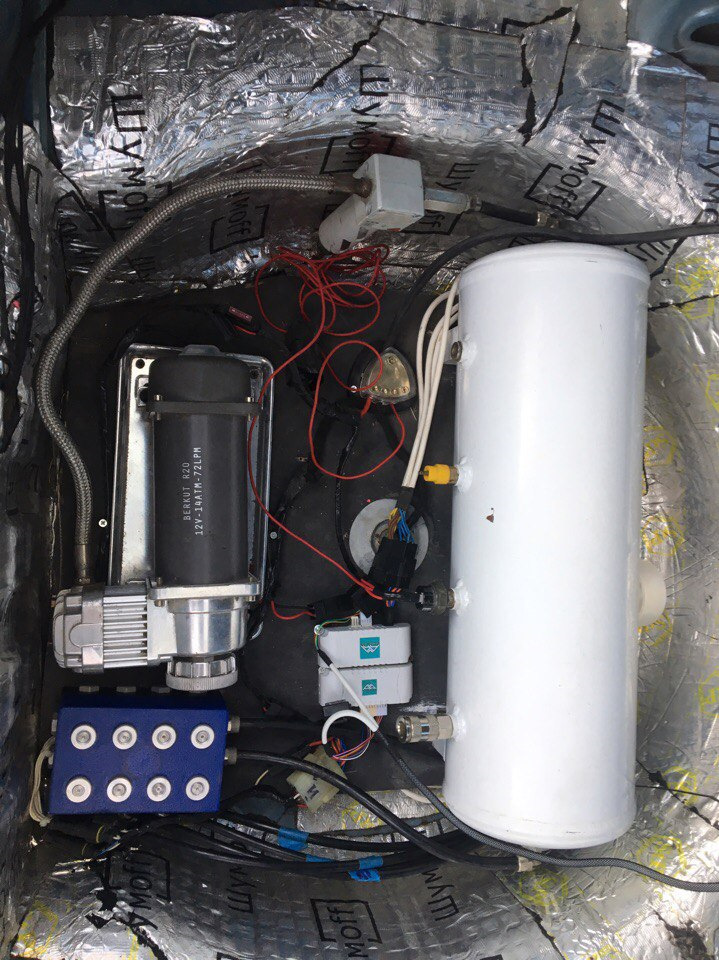

Ниша запаски. Пока Черновой вариан.

Место установки датчика положения кузова сзади:

Место установки датчика положения кузова спереди:

Работа пневмоподвески общий вид:

Работа пневмоподвески. Перед

Работа пневмоподвески. Зад

75к рублей.
Можно сказать, что добился практически того чего хотел! Осталось поставить резину поуже и поиграться с вылетом, ну и воплотить пару оригинальных задумок по экстерьеру. Думаю должен получиться интересный проект!

Пневмоподвеска Hyundai HD65 / HD72 / HD78 (передняя ось)

— комплект металлических элементов крепления к раме и на мост

— 2 пневматических элемента тип (сильфон) не разборная конструкция

— фитинги подключения пневматических магистралей

— пневматическая магистраль 7 метров

— инструкция по установке

Комплект вспомогательной пневмоподвески на HYUNDAI HD65/72/78 устанавливается в дополнение к штатной подвеске автомобиля и позволяет снизить нагрузку на рессоры. Установка пневмоподвески позволит HYUNDAI HD65/72/78 перевозить больше груза без потери управляемости, избавит от проседания рессор и их поломок, сократит раскачку кузова и валкость. Пневмоподвеска на Хендай ХД65/72/78 — это отлично решение для увеличения срока службы штатной подвески.

Комплект пневматической подвески разработан специально для HYUNDAI HD65/72/78 и включает в себя два пневмоэлемента, кронштейны для крепления к раме и мосту, крепеж, фурнитуру для накачки от внешнего компрессора, инструкцию.

Монтаж вспомогательной пневмоподвески не требует специальных навыков и занимает в среднем 2 часа. Установить комплект вспомогательно пневмоподвески для Хендай HD65/72/78 возможно: в нашей мастерской, в любом автосервисе, а так же своими руками.

Для удобства управления подвеской из салона автомобиля рекомендуется приобрести систему управления. Компания Aride может предложить несколько вариантов управления пневмоподвеской Хендай ХД65/72/78 : от простых и бюджетных, до специализированных с дополнительным возможностями (например подкачкой колес)

Комплект вспомогательной пневмоподвески для HYUNDAI HD65 / HD72 / HD78 вы можете приобрести в нашем магазине по доступной цене с гарантией качества. Наша компания производит серийные комплект пневмоподвесок на коммерческий транспорт уже более 10 лет. Вы всегда можете обратиться к нам и получить консультацию по любым комплектам пневмоподвески, а так же узнать цену пневмоподвески на любой автомобиль.

Данный комплект вспомогательной пневмоподвески на Hyundai HD65/72/78 (передняя ось) Вы можете установить по адресу:

г. Москва, ул. Авиамоторная д.44

Установив вспомогательную пневмосистему усиления рессорной подвески, Вы получаете:

Увеличение грузоподъемности без ущерба для автомобиля

Пневмоподушки позволяют подвеске справляться с грузами до 4 тонн!

Снижение износа рессор

Штатные рессоры разгружаются и работают в «тепличных» условиях.

Возможность установки на «уставшие» рессоры

Установите пневмоподушки на рессоры требующие замены и они прослужат еще долго.

Правильное положение кузова при любой загрузке

Кузов всегда в горизонтали, а это правильная работа головного света и уменьшение тормозного пути.

Уменьшение кренов автомобиля

Пневмоподушки удерживают автомобиль от крена в поворотах и выравнивают его при неравномерной загрузке.

Повышение комфорта

Общее увеличение комфорта и хорошая отработка дорожных неровностей.

Увеличение рентабельности вашего автопарка

Пневмоподвеска — это возможность перевезти в 2-3 раза больше груза за один рейс.

Также вы экономите на замене рессор и штрафах за перегруз.

Быстрая окупаемость комплекта пневмоподвески

Пневмоподвеска окупается за 1-2 рейса.

Более подробную информацию о вспомогательной пневмоподвеске для Hyundai HD65/72/78 (передняя ось), Вы можете прочитать на нашем сайте или воспользоваться персональной консультацией наших опытных специалистов. Звоните, и мы очень подробно разъясним Вам все параметры, чтобы Вы смогли сделать покупку которая будет соответствовать всем Вашим ожиданиям!

Обращаем ваше внимание на то, что информация о товаре носит исключительно справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 (2) Гражданского кодекса Российской Федерации. Производитель оставляет за собой право изменять комплектацию и характеристики товара без предварительного уведомления, при этом функциональные и качественные показатели товара не ухудшаются. Пожалуйста, уточняйте актуальную информацию у наших менеджеров с помощью специальной формы для связи или по телефону: 8 (800) 100-76-74

Все опубликованные материалы являются интеллектуальной собственностью владельцев сайта и защищены законом. Любое копирование, воспроизведение или цитирование (полное или частичное) разрешается только с письменного согласия администрации сайта magnitola-auto.ru

HYUNDAI

Артикул: 42 372 22

Артикул: 42 372 45

На нашем сайте вы сможете найти большой выбор комплектов пневмоэлементов для автомобилей Хендай. Для установки комплекта пневмоподвески на Hyundai HD вам не потребуется вносить какие-либо изменения в исходную конструкцию подвески. Все представленные модели на нашем сайте обладают высоким качеством, гарантированной надежностью от производителя и имеют сертификаты соответствия.

Если ваш Hyundai HD оборудован манипулятором или краном, дополнительные упругие элементы стабилизируют раму относительно горизонтальной оси. Это исключит опрокидывания или нежелательные боковые крены.

Если вы владелец эвакуатора Хендай НД на шасси, пневмоподвеска предоставит возможность выровнять кузов по осям при погрузочных и разгрузочных работах. Кроме того, такое оборудование позволит вам избежать нежелательной раскачки.

В комплектах есть все нужное, чтобы установить и управлять пневмоподвеской через ниппель.

ACCENT ✔ пневмобаллоны BlackStone S
ATOS ✔
ATOS PRIME ✔
AZERA ✔
CENTENNIAL ✘
COUPE ✘
CRETA ✔ BlackStone M или усиленные BlackStone «M HD»
DF ✔
ELANTRA ✔ Для данного автомобиля есть специальные пневмобаллоны: BlackStone S.
EON ✔
EQUUS ✔
EXCEL ✔
GENESIS ✔
GETZ ✔ пневмобаллоны BlackStone S
GRANDEUR ✔
I10 ✔ Для данного автомобиля есть специальные пневмобаллоны: BlackStone S.
I20 ✔ Для данного автомобиля есть специальные пневмобаллоны: BlackStone S.
I30 ✔ Для данного автомобиля есть специальные пневмобаллоны: BlackStone S.
I40 ✔ Для данного автомобиля есть специальные пневмобаллоны: BlackStone S.
IX20 ✔
IX35 ✔ подходит (Диаметр 10 см, высота 23 см). Hyundai ix35 Airspring, BlackStone M и усиленные BlackStone «M HD»
MATRIX ✘
NEW PONY ✘
PONY EXCEL ✔
SANTRO ✔
SB 11 ✔
SCOUPE ✔
SD 11 ✔
SOLARIS ✔ пневмобаллоны BlackStone S, видео по установке YouTube
SONATA ✔
STELLAR ✘
TB ✔
TIBURON ✔
UNIVERSE XPRESS ✘
VELOSTER ✔
VERNA ✘
XG ✘

Минивены / Кроссоверы

CM10 ✔
ENTOURAGE ✘
GALLOPER/INNOVATION ✔
H-1 ✔ BlackStone ME подходит (необходимо вытащить пластмассовые направляющие и добавить отбойник BlackStone F). Также есть полная пневмоподвеска: HYUNDAI STAREXподходит (необходимо вытащить пластмассовые направляющие и добавить отбойник BlackStone F).видео YouTube
H100 ✘
IX35 ✔ подходит (Диаметр 10 см, высота 23 см). Hyundai ix35 Airspring, BlackStone M и усиленные BlackStone «M HD»
IX55 ✔
LIBERO ✘
MATRIX ✘
SANTA FE ✔ пневмобаллоны BlackStone S, видео по установке YouTube
SANTA FE NEW ✔ Диаметр: 120 мм Высота: 125 мм
SANTAMO ✘
STAREX H1 ✔ BlackStone ME подходит (необходимо вытащить пластмассовые направляющие и добавить отбойник BlackStone F). Также есть полная пневмоподвеска: HYUNDAI STAREX
STAREX HVX ✔ BlackStone ME подходит (необходимо вытащить пластмассовые направляющие и добавить отбойник BlackStone F). Также есть полная пневмоподвеска: HYUNDAI STAREX
TERRACAN ✔ BlackStone L (высота внутри пружины 24 см)
TM 10 ✔
TRAJET ✔
TUCSON ✘
VERACRUZ ✔

Пневмоподвеска для коммерческого транспорта HYUNDAI (ХЕНДАЙ).

11 TON CLASS ✘
23 TON CLASS ✘
5 TON CLASS ✘
8 TON CLASS ✘
AERO CITY ✘
AERO QUEEN ✘
AERO SPACE ✘
AERO TOWN ✘
CHORUS ✘
COUNTY ✘
E-AEROTOWN ✘
E-COUNTY ✘
H-100 ✘
HD ✘
HLD150 ✘
HMD230/260 ✘
MIGHTY ✘
NEW POWER TRUCK ✘
NEW SUPER AEROCITY ✘
SPECIAL VEHICLE ✘
UD ✘
UNIVERSE ✘
UNIVERSE SPACE ✘
UNIVERSE XPRESS ✘

Что дают пневмоподушки, установленные в пружины?

Исключают пробой подвески, крен автомобиля, повышается комфорт и энергоемкость, подвеска становится собранной, тихой. С пневмобаллонами в пружинах можно регулировать клиренс и жесткость подвески, автомобиль не просядет при полной загрузке. Особенно сильно эффект заметен если использовать их на плохой дороге (гравийка, ямы, кочки, колдобины, грунтовка, асфальтовые волны, железнодорожные переезды и т.д.). Также, если колесо трёт об арки, то Вы можете избавиться от этого с помощью пневмоподушек в пружинах.

Пневмобаллоны BlackStone подходят к автомобилям где амортизатор находится отдельно от пружины. Знак ✔ означает, что амортизатор установлен отдельно от пружины и установка возможна, знаком ✘ — отмечены автомобили со стойкой Макферсон, либо где конструктивно невозможна установка пневмоподушек. Знак ✐ — имеется инструкция/фото установки. Для перехода к инструкции необходимо нажать на сам значок. Каталог не дает стопроцентной гарантии, что пневмоэлемент подойдет на Ваш автомобиль, так как существуют конструктивные отличия в комплектациях модели, либо их модификациях.

Как определить, подойдет ли пневмобаллон BlackStone если нет информации в каталоге?

Необходимо измерить внутренний диаметр и высоту пружины в обычном состоянии без домкрата и без груза (измерения проще проводить на яме):
