Как снять магнитолу на форд фокус 3

Инструкция снятия магнитолы с Форд Фокус 2

Представить современному человеку путешествие в автомобиле без музыки, любимой радиостанции или прослушивания аудиокниг практически невозможно. Чем еще можно скоротать время в дороге или в пробке? Конечно же, прослушивая магнитолу. В перерывах между любимой музыкой можно узнать новости с радио или в пробке изучать иностранный язык. Также можно просвещаться, прослушивая аудиокниги. Еще один важный аспект присутствия магнитолы в автомобиле: если вы пустились в путешествие с малыми чадами, то что лучше успокоит их, как не прослушивания диска со сказками. Дети заняты любимым делом и не надоедают вам, давая возможность сосредоточиться на дороге.

Но не каждый штатный магнитофон автомобиля удовлетворяет требования водителя. Есть много причин, по которым владельцу авто хочется поменять автомобильный магнитофон. Поменять его проще всего, заехав в сервисный центр. Но при этом придется выложить определенную сумму. А можно сделать ту же работу самому. При этом сэкономить деньги и повысить свою самооценку.

Рассмотрим второй вариант, и попробуем снять сами. В конце концов, мы ничем не рискуем. Ведь в любой момент можем обратиться в тот же сервис.

Если у вас Форд Фокус 2, то производители устанавливают штатную магнитолу «sony 6000 cd». В просторечии ее называют «квадрат». Такой магнитофон существует в трех вариантах:

• квадрат;
• овал;
• рестайлинг.

Названия походят от их формы.

1. Инструменты для снятия магнитолы
2. Первый способ
3. Второй способ
4. Пошаговая инструкция снятия магнитофона с Форд Фокус 2

Инструменты для снятия магнитолы

Если вы решили поменять родную магнитолу в Форд Фокус 2 на другую, нужно запастись следующими инструментами.

1. Отвертка с наконечником в форме звездочки или шестигранника, поскольку разные модели имеют разное крепление.
2. Пластиковая карточка типа кредитки.
3. Канцелярский нож.
4. Для снятия магнитофона производители имеют специальный ключ. Он имеет название FORCE F-910C1 490.00. По форме он напоминает одну половинку ножниц с отверстиями. При его помощи магнитолу извлечь из гнезда – дело двух-трех минут. Но он стоит в пределах 10-20$. К тому же его не так просто найти и приобрести. Да и еще их надо сразу четыре штуки. Но отчаиваться не надо. Наш человек найдет замену любой вещи, не то, что простому ключу. Для них есть альтернатива. Их можно изготовить самому, к тому же очень легко.

Первый способ

Для этого надо найти две пары ножниц и просто их разделить на две части, чтобы получилось четыре ключа.

Второй способ

Изготовить такие ключи самому несложно. Процесс изготовления ключей для снятия магнитолы с Форд Фокус 2 следующий.

1. Взять ненужную пластиковую карточку.
2. Разрезать на 4 пластинки приблизительно шириной в 2 см.
3. На одном из концов срезать уголок на 45 градусов.
4. Ключи готовы. Мы сэкономили как минимум 40 долларов.

Пошаговая инструкция снятия магнитофона с Форд Фокус 2

Первое и главное правило, которое надо соблюдать при снятии магнитофона с Форд Фокус 2, не торопиться и не переживать. Всю работу исполнять достаточно медленно, чтобы не поломать мелкие части магнитофона, но уверенно. В любом случае, если не получится, всегда можно обратиться к профессионалам в сервисе.

Неважно, в вашем автомобиле стоит магнитофон квадрат, овал или рестайлинг – все они крепятся одинаково, на четырех сторонах. Алгоритм снятия будет для всех идентичен.

1. Вставить ключи или заготовленные пластиковые полоски в отверстия по периметру магнитолы. Если нет ключей даже самодельных, можно попробовать поддеть заглушки просто пластиковой карточкой.
2. Легонько раскачиваем из стороны в сторону все четыре ключа по очереди. Таким образом мы открываем фиксирующий механизм. Начинать лучше всего сверху, там, где расположены воздуховоды. Если сделано все правильно, панель магнитолы должна выезжать из гнезда.
3. Если магнитофон на панели автомобиля Форд Фокус 2 не выходит из секции, помогите ему отверткой или той же пластиковой карточкой. Только аккуратно, чтобы не поцарапать панель автомобиля или магнитолу.
4. Когда панель снята, отверткой открутить 4 болта. Они могут быть или звездочкой, или шестигранные, в зависимости от модели. Отвинчивать их надо предельно аккуратно, потому что они могут провалиться внутрь и найти их практически будет невозможно.
5. Приступить к непосредственному демонтажу верхней надстройки КПП. Начинать лучше от подлокотника. При этом следует обязательно отключить подогрев сидений.
6. Найти защелки и, поддев их, отключить направляющие задней передачи.
7. Снять кожаные накладки. Обратите внимание, что защелки сидят прочно. Действовать можно достаточно уверено, поскольку поломать их непросто.
8. Выкрутить два болта возле пепельницы. Учтите, что некоторые модели крепятся не на болтах, а на защелках.
9. Аккуратно вытащить магнитолу из отсека. Проделывать эту работу не спеша и не сильно дергать магнитолой, поскольку шнур не очень длинный.
10. Отсоединить разъем для подключения музыки. Он представлен единым блоком, который должен легко сняться. Отдельно подсоединена антенна для радио. Ее тоже надо аккуратно отсоединить от магнитолы.

Вот и все, снять магнитолу оказалось не таким уж и сложным делом. Весь процесс по демонтажу магнитофона с панели автомобиля Форд Фокус 2 по времени занял всего 10-20 минут. Процесс довольно-таки простой. Главное – не бояться делать, а аккуратность и отсутствие спешки должна присутствовать в любом деле. Теперь осталось подключить новую магнитолу и наслаждаться музыкой и скоростью.

Установка магнитолы на Форд Фокус 3 (Ford Focus 3) | «Magnitola-Auto»

После удаления шурупов следует аккуратно вытянуть изделие из направляющих пазов, а затем отключить штекеры проводки и антенны.

Как самостоятельно снять штатную магнитолу на Форд Фокус 3

Для замены или ремонта информационного жидкокристаллического дисплея потребуется открутить 4 винта и отсоединить коммутационный разъем. При установке дополнительных элементов, например разъема AUX, следует помнить, что электронные модули автомобиля Ford Focus 3 подключаются через цифровую шину CAN. Для обеспечения работоспособности требуется вносить корректировку в программное обеспечение при помощи компьютера, подключаемого через кабель ELS Часть машин Focus выпускалась без штатного разъема, но активация устройства не требуется.

После проведения рестайлинга стала применяться магнитола, унифицированная с Форд Мондео, алгоритм снятия изменился. Демонтировать пластиковую крышку, расположенную под блоком акустической системы.

Удалить заглушку, расположенную рядом с крышкой бардачка.

Элемент установлен плотно, для снятия следует использовать пластиковую карточку. Отсоединить элемент, находящийся вокруг рычага переключения скоростей.

Первоначально требуется снять клипсу, расположенную по центру, затем разжимается правое крепление, в последнюю очередь отстегивается левый фиксатор. Далее все нужно собрать в нужном порядке.

Провода прокинул через консоль на полу, рука спокойно туда лезет. В нише для подлокотника есть отщелкиваемое окошко — как раз провода туда залезли.

Я тут как снять магнитолу форд фокус 3 делал про центральную консоль моей мечты. Так вот, ниша для подстаканников отщелкивается. То есть можно найти «премиум» нишу и просто поменять, без смены всей центральной консоли.

А можно просто добавить шторку с кармашком в дно, но не хочется резать. Снятие штатной магнитолы на Форд Фокус 2 после года Читайте: Справочник по ремонту форд фокус 2. Снять замок зажигания, как не надо проезжать ямы.

Как снять штатную магнитолу на Форд Фокус (Мондео) 3

Описываю как поменять радиатор п Кроме этого, фактически любая семья имеет собственное тс. Так было не часто, а их массовость было обоснована множественными открытиями и инноваторскими прорывами, которые зафиксированы в 21 веке.

Компания Форд была одной из самых Форд Мондео 3 Замена Ремня Генератора Замена ремня генератора форд мондео 3 2 у меня тыс пробег, брал Под внешнюю рамку устанавливают 4 полосы из пластмассовой карты, как на фото.

Установка штатной магнитолы в Ford Focus 3

Данная статья посвящена демонтажу оригинальной аудио системы и установке штатной магнитолы в автомобиль Ford Focus 3.

Вам понадобятся следующие инструменты:

Набор отверток со звездочкой

Набор специальных инструментов для снятия дверных карт, автомобильных аудиосистем и других элементов

Перед демонтажем аудиосистемы не забудьте вынуть диск из дисковода родной магнитолы.

1. Отключаем зажигание. Открываем капот и отключаем минусовую аккумуляторную клемму.

2. Для начала необходимо снять заглушку, которая находится в нижней части магнитолы (см. фото)

3. При помощи отвертки-звездочки выкручиваем 2 винта которые прятались под заглушкой.

4. Далее необходимо потянуть магнитолу за нижнюю часть рамки чуть на себя и вверх. Сверху рамка крепится на двух клипсах, которые должны отщелкнуться. При снятии рамки аккуратно отсоединяем от нее разъем питания (см. фото)

5. Магнитола крепится на двух болтах, экран на четырех. (см. фото). При помощи отвертки-звездочки выкручиваем болты и вынимаем сначала магнитолу, затем экран, предварительно отключив все разъемы.

6. Переходим к установке штатной магнитолы.

• — Подсоединяем питание (в комплекте разъём штатный — фишка-в-фишку)

• — Протягиваем провода USB/3G в бордачёк.

• — GPS антенну размещаем под торпедой в горизонтальном положении или прячем под облицовку стойки ветрового окна (см. фото).

• — Подключаем FM антенну через переходник идущий в комплекте

Собираем все в обратной последовательности. На новую рамку необходимо переставить дефлекторы вентиляции (воздуховоды).

7. Одеваем минусовую аккумуляторную клемму и проверяем систему на работоспособность.

Чтобы разобраться как установить штатную магнитолу, лучше один раз увидеть, чем сто раз прочитать об этом. Поэтому ниже мы прикрепили видеоруководство, в котором наглядно показано как своими руками снять и установить штатную магнитолу на Форд Фокус 3.

Фото установленных магнитол Ford Focus 3

Наш установочный центр рад предложить услуги по профессиональной и сертифицированной установке штатных головных устройств:

• — Мы работаем только с проверенным и надёжным оборудованием.
• — Устанавливаемое оборудование сертифицировано и имеет гарантии производителя.
• — На любую установку Вы получаете годовую гарантию.
• — На все проводимые работы есть лицензии и по окончанию работ, по требованию клиента, выдаётся копия сертификата.

В нашем интернет магазине представлены магнитолы для автомобилей Ford Focus 3 (Форд Фокус 3), работающие на ОС Android или WinCE следующих торговых марок: Avis, Daystar, CarSys, Hits, Kaier, Newsmy, Olymp, Redpower, Roximo, Trinity, Winca, Witson. Данные устройства Вы можете посмотреть в разделе: штатные магнитолы для Форд Фокус 3

Как снять магнитолу на форд фокус 3

Как снять магнитолу Форд Фокус 3: Мондео, инструкция, штатную, рестайлинг

Отключить штекер жгута проводов, идущий к кнопкам управления головным устройством. Демонтировать головной блок аудиоустройства, закрепленный 2 винтами. После удаления шурупов следует аккуратно вытянуть изделие из направляющих пазов, а затем отключить штекеры проводки и антенны.

Для замены или ремонта информационного жидкокристаллического дисплея потребуется открутить 4 винта и отсоединить коммутационный разъем. При установке дополнительных элементов, например разъема AUX, следует помнить, что электронные модули автомобиля Ford Focus 3 подключаются через цифровую шину CAN.

Для обеспечения работоспособности требуется вносить корректировку в программное обеспечение при помощи компьютера, подключаемого через кабель ELS Часть машин Focus выпускалась без штатного разъема, но активация устройства не требуется. После проведения рестайлинга стала применяться магнитола, унифицированная с Форд Мондео, алгоритм снятия изменился. Демонтировать пластиковую крышку, расположенную под блоком акустической системы.

Удалить заглушку, расположенную рядом с крышкой бардачка.

Элемент установлен плотно, для снятия следует использовать пластиковую карточку. Или можно спросить у предыдущего владельца, если с ним есть связь.

Ввод кода магнитолы форд cd Важно! Ввод кода магнитолы форд cd осуществляется последовательным вводом 4-х цифр на экране. Каждая кнопка соответствует одной цифре кода.

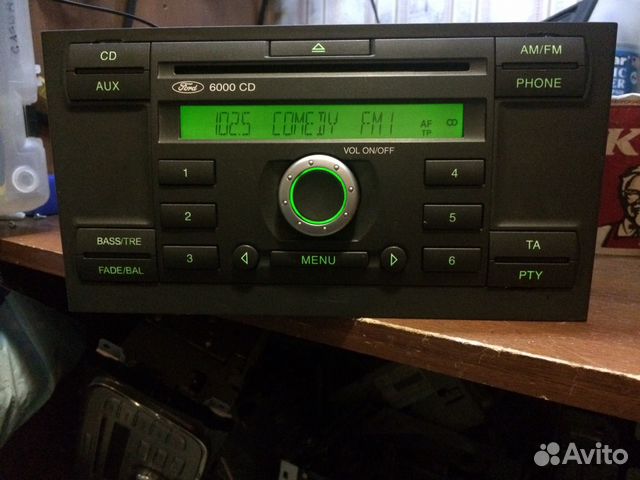

Как снять штатную магнитолу Форд 6000cd

Нажимая на одну кнопку несколько раз мы осуществляем циклический перебор цифр одного сегмента кода. И так далее с кнопками 2, 3 и 4.

Также магнитола ford cd имеет подключение aux. И если штатной разводки нет, то вполне можно спаять переходник самому.

Об этом в других статьях. По причине чего звенья растягиваются, приходят в негодность, что в общем приводит к подмене цепи ГРМ. Смена этой авто детали станет непростым ре Как снять заднее сиденье на Лада Веста своими руками Подготавливается авто для проведения работ, отключается минусовая клемма аккума.

Демонтаж заднего сиденья Руками необходимо взяться за фронтальный край подушки заднего дивана и потянуть ввысь, пока петля каркаса подушки не выйдет из отверстия фиксатора в салоне.

QABook.ru

Как снять магнитолу с Ford Focus + видео

Автомобили модельного ряда Ford Focus выпускаются с 1998 года по настоящее время. За эти годы сменилось три поколения автомобилей, причем каждое поколение имело несколько модификаций. По этой причине внешний вид штатных магнитол, устанавливаемых в автомобили Форд Фокус может сильно отличаться, также как и порядок их снятия и установки. Однако можно выделить три основных типа автомагнитол, устанавливаемых в Форд Фокусы 1, 2 и 3 поколений. Далее рассмотрим правильный порядок снятия магнитолы для каждого поколения автомобиля отдельно. Однако первое, что следует сделать перед снятием магнитолы — выключить зажигание и снять плюсовую клемму с аккумулятора.

Как снять магнитолу с Ford Focus 1 поколения

Проще всего снять штатную магнитолу с автомобиля Форд Фокус первого поколения. Для этого придется самостоятельно изготовить нехитрый инструмент — ключ, который представляет собой кусок стальной проволоки или электрода диаметром 2,5-3 мм, согнуты буквой «П». Всего понадобится два таких ключа. Если присмотреться к передней панели штатной магнитолы, то можно обнаружить по два отверстия с левой и правой стороны устройства. Отверстия расположены вертикально, а расстояния между ними составляет 4-5 см. В эти отверстия и должны заходить концы изготовленных нами ключей примерно на 1,5-2 см.

После того, как оба ключа вставлены до упора в соответствующие отверстия, необходимо развести их в разные стороны и слегка потянуть за них автомагнитолу на себя. При этом защелки, удерживающие магнитолу в передней панели выйдут из пазов, и устройство легко выйдет из своего посадочного места.

Более подробно процесс снятия магнитолы с автомобиля Ford Focus 1 поколения можно посмотреть в следующем видео.

Как снять магнитолу с Ford Focus 2 поколения

В автомобили Форд Фокус второго поколения массово устанавливались магнитолы модели 6000CD. Снятие такой автомагнитолы также не потребует больших трудозатрат. В первую очередь следует провести внешний осмотр передней панели магнитолы, так как от результатов этого осмотра будет зависеть способ демонтажа устройства.

В случае, если в процессе осмотра Вы обнаружили четыре небольших горизонтальных прорези по углам магнитолы, то для ее снятия необходимо будет самостоятельно изготовить четыре специальных ключа. Каждый такой ключ представляет собой полоску жести толщиной 0,5-0,7 мм. Длина полоски — 8-10 см, ширина — 1 см. Один из краев жестяной полоски должен быть срезан примерно под 30 градусов.

После этого необходимо снять ручку с энкодера магнитолы. Далее изготовленные ключи вставляются в прорези по углам магнитолы до щелчка или упора. При этом острые углы полосок должны быть обращены к внешним сторонам магнитолы. Как только ключи разблокируют защелки, удерживающие магнитолу на своем посадочном месте, ее можно снимать, просто потянув за вал энкодера.

Более подробно первый вариант процесса снятия магнитолы с автомобиля Ford Focus 2 поколения можно посмотреть в следующем видео.

Если же прорези обнаружить не удалось, значит, придется снимать магнитолу следующим способом. Во-первых, необходимо снять пластиковую декоративную накладку, расположенную вокруг магнитолы и блока климат-контроля, для чего лучше всего воспользоваться специальной пластиковой лопаточкой или обыкновенной пластиковой карточкой. Эту операцию можно произвести и жалом плоской отвертки, однако возникает риск повредить накладку. Декоративную накладку нужно снимать равномерно, чтобы не сломать пластиковые защелки, расположенные по периметру.

Далее необходимо открутить четыре винта, удерживающих магнитолу в передней панели автомобиля. Для этого понадобится крестовая отвертка (PH2) или ключ-звездочка. После выполнения этой операции магнитолу можно вытаскивать из посадочного места.

Более подробно второй вариант процесса снятия магнитолы с автомобиля Ford Focus 2 поколения можно посмотреть в следующем видео.

Как снять магнитолу с Ford Focus 3 поколения

Для того, чтобы снять штатную магнитолу с автомобиля Форд Фокус третьего поколения необходимо следовать пошаговой инструкции:

Во-первых, нужно снять небольшую пластиковую накладку, расположенную в нише под блоком управления магнитолой. Это можно сделать с помощью лезвия ножа или жала плоской отвертки. При этом нужно быть аккуратным, чтобы не повредить ее.

Далее с помощью крестовой отвертки (PH2) или ключа-звездочки необходимо вывернуть два винта, расположенных под снятой накладкой (вид используемого инструмента зависит от типа установленных винтов). После этого, взявшись за нижнюю часть лицевой панели магнитолы и потянув вверх, ее можно будет снять. При этом нужно убедиться, что защелки, расположенные в верхней части лицевой панели, вышли из зацепления с передней панелью автомобиля.

Затем остается выкрутить два винта, удерживающих саму магнитолу, расположенных в верхней ее части, после чего магнитолу можно снимать с посадочного места.

Более подробно процесс снятия магнитолы с автомобиля Ford Focus 3 поколения можно посмотреть в следующем видео.

Для окончательного снятия магнитолы во всех случаях остается просто отсоединить разъемы идущих к устройству кабелей.

Запасные части и аксессуары для автомобилей ФОРД

Ford focus 3 активация aux – Как снять магнитолу Форд Фокус 3: Мондео, инструкция, штатную, рестайлинг

Как снять магнитолу Форд Фокус 3: Мондео, инструкция, штатную, рестайлинг

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Поделиться в Pinterest

На машинах Фокус третьего поколения используется штатное головное аудиоустройство. При выполнении самостоятельных работ владелец должен знать, как снять магнитолу на Форд Фокус 3, поскольку неаккуратные действия приводят к необратимым повреждениям оборудования и элементов отделки салона автомобиля. Демонтаж изделия производится для установки дополнительных элементов (например, штекера AUX) или в случае поломки головного устройства.

Инструменты

Перед тем как снять магнитолу на Форд Фокус 3, требуется подготовить инструменты:

• Специальную монтажную лопатку, изготовленную из мягкого пластика. Изделие позволяет разбирать элементы интерьера автомобиля, не нанося им повреждений.
• Отвертку или набор головок Torx для электрического шуруповерта.

Пошаговая инструкция

Чтобы снять магнитолу с автомобиля Ford Focus 3, выпущенного в 2012 году, необходимо выполнить такие действия:

1. Сначала отключаем клемму с отрицательного полюса батареи, обесточивая бортовую сеть.
2. Снимаем лопаткой пластиковую крышку, размещенную между блоком управления климатической установкой и нижней частью декоративной облицовки головного устройства. Панель крепится на пластиковых защелках, сначала снимается фиксатор с правой стороны детали, а затем она вынимается из левого посадочного гнезда.
3. После того как владелец снял заглушку, необходимо выкрутить 2 винта. Операция выполняется отверткой или электрическим шуруповертом.
4. Потянуть на себя рамку, которая содержит кнопки управления и воздуховоды. После того как отсоединятся фиксаторы, следует отвести узел на небольшое расстояние от плоскости приборной панели. Отключить штекер жгута проводов, идущий к кнопкам управления головным устройством.
5. Демонтировать головной блок аудиоустройства, закрепленный 2 винтами. После удаления шурупов следует аккуратно вытянуть изделие из направляющих пазов, а затем отключить штекеры проводки и антенны.

При установке дополнительных элементов, например разъема AUX, следует помнить, что электронные модули автомобиля Ford Focus 3 подключаются через цифровую шину CAN.

Для обеспечения работоспособности требуется вносить корректировку в программное обеспечение при помощи компьютера, подключаемого через кабель ELS27.

Часть машин Focus выпускалась без штатного разъема, но активация устройства не требуется.

После проведения рестайлинга стала применяться магнитола, унифицированная с Форд Мондео, алгоритм снятия изменился. Нужно:

1. Демонтировать пластиковую крышку, расположенную под блоком акустической системы.
2. Удалить заглушку, расположенную рядом с крышкой бардачка. Элемент установлен плотно, для снятия следует использовать пластиковую карточку.
3. Отсоединить элемент, находящийся вокруг рычага переключения скоростей. Первоначально требуется снять клипсу, расположенную по центру, затем разжимается правое крепление, в последнюю очередь отстегивается левый фиксатор.
4. Снять общую центральную панель вместе с рычагом переключения передач и блоком управления климатической установкой. Узел крепится на защелках, демонтаж проводится аккуратно, поскольку существует риск потери крепежных элементов.
5. Снять фронтальную панель с кнопками управления и центральными воздуховодами, которая крепится 2 жесткими защелками.
6. Приступить к демонтажу корпуса штатной магнитолы Форд Фокус 3, который закреплен в панели приборов 2 винтами.
7. Затем отсоединяются штекеры питания и антенны, которые снабжены пластиковыми защелками.

Сборка производится в обратной последовательности. Если владелец не имеет опыта, то рекомендуется обращение в сервисный центр.
