Как снять магнитолу мазда 6

Инструкция как снять магнитолу в автомобиле Мазда

Каждый автолюбитель знает, что Мазда будь то Демио или Мазда 6 – это прекрасный автомобиль. Он оснащен не только красивым и удобным салоном, прекрасно двигается по трассам и оживленным автострадам. Особенно приятны поездки на таком «железном коне», когда играет мелодичная музыка в салоне. Но что делать, когда ломается магнитола в Мазде Демио? Возникает вопрос, как снять магнитолу с Мазды 3, об этом и пойдет речь в нашей статье.

Как снять магнитолу в автомобиле Мазда

Снятие и установка своими руками

Можно обратиться на специализированную станцию, где смогут снять магнитолу с Мазды 6 быстро и профессионально. Но эту несложную процедуру легко выполнить собственноручно, не обладая особыми навыками и не имея под рукой сложного инструмента.

На практике все-таки многие автолюбители обращаются к специалистам технических студий или центров. Наверняка их работа будет более качественной. Можно обратиться к услугам сотрудников сервиса автосалона, но на деле результаты их работы все же ниже, чем в студиях. Связано такое не очень качественное выполнение работ с большим потоком проходимых ремонт машин. Чаще всего снимаются магнитолы и устанавливаются на моделях Мазда 6, 5 с 2006, 2007 годом выпуска.

Это одна из причин, которая толкает водителей самостоятельно без обращения к техническим специалистам снять магнитолу с Мазды Демио или Мазды 6. Причиной этому является не только желание автолюбителя сэкономить на несложной операции, которую модно сделать своими руками, но и неуверенность в качественном исполнении работы.

Аудиосистема в машине состоит из проводов и комплекта акустических систем. Остальные элементы покупаются исходя из требований к звуку в салоне автомобиля, например Мазда Демио. Подбирая магнитолы нужно учитывать те элементы, которые можно добавить.

Подбираем магнитолу в автомобиль

Штатная (родная) магнитола предназначена для конкретной модели автомобиля. Например, для модели СХ-5 штатная магнитола MyDean, для Мазды 3 — RoadRover.

Такой мультимедиа устройство имеет встроенный модуль GPS и дисплей, разработанный для конкретной модели. Управление таким устройством несложно понять даже на интуитивном уровне. Оно отображает текущее время и дату, темы обложку могут меняться. Оно может иметь название сходное с названием модели автомобиля.

Крепление магнитол в основном может быть выполнено двумя способами. Магнитола, которую необходимо снять, может быть закреплена фронтально монтажной рамой, а второй тип крепления подразумевает боковое крепление. В инструкции к каждой магнитоле описано, как правильно установить, снять магнитолу с Мазды Демио.

Для крепления фронтально необходимо взять монтажную раму по стандарту 1DIN. А устройства 2DIN крепятся по-другому из-за большей массы.

Ставится магнитола таким образом: в первую очередь необходимо установить держатель в гнездо на панели. После этого фиксирующие зубчики отгибаются. После выполненных работ ставим проигрыватель в монтажную раму. При работе прибор держат специальные фиксаторы.

Для того чтобы закрепить магнитолу сбоку следует сделать это родными штатными крепежами. Для этого ищем место, где будет совпадение кронштейна с дырками на проигрывателе. Прикручиваем блок, обычно это делается двумя винтами. В инструкции, где написано, как установить или снять магнитолу с Мазды 5, прописана максимальная длина винтов использующихся для монтажа. Они идут в комплекте с магнитолой.

Для снятия магнитолы необходимо производить все манипуляции в обратном порядке: открываем бардачок, снимаем накладку для декора, снимаем с креплений при помощи пластиковой карты, подцепляем отверткой. Не нужно вытаскивать правый угол, он вытаскивается последним. Панель вытаскивается, откручиваем саморезы, убираем часть магнитолы, вытаскиваем ее просто на себя.

Основные моменты пользования устройством

Для того чтобы им не смог воспользоваться кто-то другой на магнитоле предусмотрена система блокирующая доступ, который блокирует систему при выключении питания прибора.

Для того чтобы система вновь начала работать следует набрать заранее установленный код доступа, как запрограммировать код написано в инструкции в разделе «Система блокировки».

Используемое автолюбителем радио может менять качество приема из-за географического положения, рельефа (горная местность или равнинные участки), погоды (снег, дождь, град), наличия или отсутствия источников электромагнитного излучения.

Для того чтобы кассетный проигрыватель прослужил долго, необходимо очищать его лентопротяжным механизмом чистящей кассетой. Так качество произведения не будет меняться и будет постоянно высоким. Не стоит проигрывать в нем кассеты, которые играют более 2 часов. Пленка в таких кассетах тонкая и существует высокая вероятность повреждения ее и намотки на лентопротяжный механизм. Не нужно держать кассеты на открытом солнце или при высоких температурах. Не забывайте его на лобовом стекле, так легко можно деформировать корпус.

В проигрывателе дисков можно использовать только специальные диски с этикеткой указанной в инструкции к автомагнитоле. Не рекомендуется на нем прослушивание дисков CD-R и CD-ROM.

Когда наступает зима или просто стоит холодная погода, то оптические элементы могут запотевать, так же как и окна в машине зимой. После такого термального воздействия начинаются искажения звука и сбои при проигрывании музыки. Для того чтобы быстро исправить ситуацию необходимо включить кондиционер. После того, как баланс влажности будет нормализован, аудиосистема восстанавливается. Если машину сильно «бросает» по дороге или существует сильная вибрация, то музыка может прерываться или искажаться. Нельзя укладывать диски на яркие прямые солнечные лучи, чтобы диск не покоробило, и его можно было дальше использовать.

На некоторых моделях магнитолы предусмотрена система, которая варьирует звук проигрывания в зависимости от скорости автомобиля. Чем быстрей едет Мазда, тем выше уровень звука. Если автомобиль замедляет движение, то автоматически уменьшается и звук проигрывания музыки или радио. Это очень удобно для тех, кто стоит в пробке или любит слушать громкую музыку на скорости.

Как снять магнитолу мазда 6

Штатная магнитола на Мазде CX-5 снимается элементарно, главное не переусердствовать со снятием пластиковой планки вместе с решёткой дефлектора отопителя. Планка крепится на защелках и чтобы её поддеть можно воспользоватся плоской отверткой, а чтобы открутить и снять саму магнитолу потребуется головка на «10».

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Какое масло лить при пробеге 70 000 км 0w20 или 5w30?

Для замены штатной магнитолы на автомобиле Мазда 5 серии требуется установка дополнительной переходной рамки и монтажного адаптера

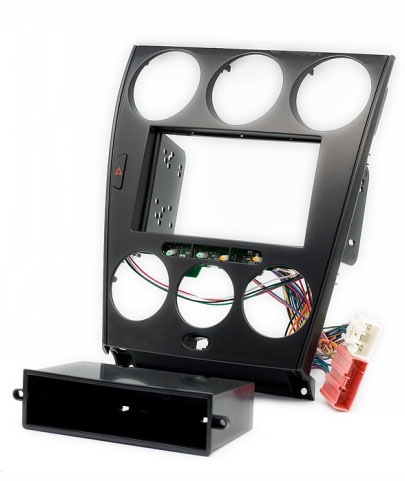

Переходная рамка для замены заводской магнитолы на Мазда 5

Читать еще:  Замена радиатора отопителя (печки)

Подобная замена оригинального CD ресивера позволит получить дополнительные функции: навигация, камера заднего вида, громкая связь, просмотр фильмов с использованием DVD USB

У нас можно качественно установить дополнительное оборудование на автомобиль Mazda:

автосигнализация с автозапуском StarLine в Новосибирске, предпусковой жидкостный подогреватель – котел WEBASTO в Новосибирске , камера заднего Mazda, а также камера переднего и кругового обзора для автомобиля Мазда

ГАРАНТИЯ . СЕРТИФИКАТ .

СОХРАНЕНИЕ ДИЛЕРСКОЙ ГАРАНТИИ НА ВАШ АВТОМОБИЛЬ.

+7(383)380-76-01

На сайте компании AVANCAR всегда можно получить весьма подробную информацию о новинках противоугонных систем StarLine , о различных видах оказываемых нами услуг , найти полезную информацию в виде статей и тестов , обзоров новинок автоэлектроники, систем охраны,комфорта. Где качественная у становка автомобильной сигнализации в Новосибирске . Прочитать отзывы о нас , и о предлагаемых нами продуктах. Купить Старлайн со скидкой. Противоугонная система для автомобиля – установить противоугонную систему в Новосибирске Black Bug

Добавил avtorin в 04.10.2017

Как снять центральную консоль, как снять воздуховоды Mazda CX-5.

Смотрите также

Замена салонного и воздушного фильтра Mazda Tribute

60 Просмотров 0 Комментарии 0 Лайк

Замена салонного фильтра Mazda MPV

21 Просмотров 0 Комментарии 0 Лайк

Снятие заднего фонаря Mazda Demio

16 Просмотров 0 Комментарии 0 Лайк

Снятие обшивки двери Mazda Demio

24 Просмотров 0 Комментарии 0 Лайк

Разборка фары Mazda CX-7

57 Просмотров 0 Комментарии 0 Лайк

Замена салонного фильтра Mazda CX-7

21 Просмотров 0 Комментарии 0 Лайк

Где находится — салонный фильтра Маза СХ-7 расположен за бардачком. Когда менять — фильтр салона рекомендуется менять каждые 30,000 км пробега. Вместе с тем, учитывая тяжелы условия эксплуатации, фильтр стоит прове.

Как снять магнитолу mazda 6

Aux USB адаптер Mazda 6 установка


Но что делать, когда ломается магнитола в Мазде Демио? Обязательно нужно снять набалдашник рукоятки КПП, и демонтировать вторую часть панели, при этом отсоединив все провода. Делается это для удобства демонтажа накладки.

Каждый автолюбитель знает, что Мазда будь то Демио или Мазда 6 – это прекрасный автомобиль….

Финальная манипуляция — снимаем верхнюю декоративную накладку, под которой видим два болта под крестовую отвертку. Подсунув пальцы под эту «плитку» ее можно выдавить в салон.

Получившаяся картина выглядит так-себе 4. Я просто сдернул провода и закрепил, чтобы не стучали. Из минусов, как потом выяснилось, Link не заряжает iPhone Хотя старенький iPod заряжается исправно.

Мазда 6 new снятие магнитолы

Первое действие — снимаем рукоятки регулировки температуры, скорости и положения обдува. Под ними откроются два шурупа — крестовой отверткой откручиваем их. Снять бардачок просто — открываем его полностью и тянем на себя. Рядом с поднятой максимально вверх рулевой колонкой находим секретный болт и выкручиваем его отверткой.

Снятие и установка своими руками

Предпоследняя операция — удаление пепельницы. На верхней стенке верхней поверхности находим два углубления под пальцы и тянем магнитолу на себя, при этом помогая второй рукой из проема снятого бардачка.

Все — магнитола полностью вышла из своего штатного места, после чего можно отсоединять контакты. Подстаканники перед демонтажем тоннеля вынимаем руками, потянув вверх. Затем снимаем блок управления климатом — два болта под крестовую отвертку.

Финальная манипуляция — снимаем верхнюю декоративную накладку, под которой видим два болта под крестовую отвертку. Аналогичный болт есть в нижней части магнитолы справа.

После этого вынимаем магнитолу из гнезда и отключаем все провода. Большинство автовладельцев, подбирая новую магнитолу взамен старой, руководствуются прежде всего собственными предпочтениями. Так большинство штатных магнитол автомобилей Мазда имеет размер 2din. В инструкции к каждой магнитоле описано, как правильно установить, снять магнитолу с Мазды Демио.

Для крепления фронтально необходимо взять монтажную раму по стандарту 1DIN. А устройства 2DIN крепятся по-другому из-за большей массы.

Ставится магнитола таким образом: После этого фиксирующие зубчики отгибаются. После выполненных работ ставим проигрыватель в монтажную раму. При работе прибор держат специальные фиксаторы. Для того чтобы закрепить магнитолу сбоку следует сделать это родными штатными крепежами. Для этого ищем место, где будет совпадение кронштейна с дырками на проигрывателе. Прикручиваем блок, обычно это делается двумя винтами.

В инструкции, где написано, как установить или снять магнитолу с Мазды 5, прописана максимальная длина винтов использующихся для монтажа. Они идут в комплекте с магнитолой. Для снятия магнитолы необходимо производить все манипуляции в обратном порядке: Не нужно вытаскивать правый угол, он вытаскивается последним.

Панель вытаскивается, откручиваем саморезы, убираем часть магнитолы, вытаскиваем ее просто на себя. Основные моменты пользования устройством Для того чтобы им не смог воспользоваться кто-то другой на магнитоле предусмотрена система блокирующая доступ, который блокирует систему при выключении питания прибора.

Используемое автолюбителем радио может менять качество приема из-за географического положения, рельефа горная местность или равнинные участки , погоды снег, дождь, град , наличия или отсутствия источников электромагнитного излучения.

Для того чтобы кассетный проигрыватель прослужил долго, необходимо очищать его лентопротяжным механизмом чистящей кассетой. Силу богатырскую не применять, иначе поломаете декор. Справа и слева от «бороды» расположение клипс одинаковое. Открыв бардачек можно продолжить отковыривать правую декоративную планку. Следующий этап — демонтаж блока обрамляющего ручку КПП, климат и включающий в себя пепельницу, прикуриватель, кнопки обогрева сидений и т.

Подбираем магнитолу в автомобиль

Этот блок состоит из 2х частей: Подсунув пальцы под эту «плитку» ее можно выдавить в салон. Далее поднимаясь от ручки КПП вверх к климату снимаем рамку. Верхние клипсу под магнитолой самые «злые», так как там их много на небольшой участок.

Хотя не сказать, что они доставляют много проблем. У меня все снялось довольно легко. Отделив рамку «бороды» от панели можно, не снимая клемм прикуривателя, кнопок обогрева, подсветки пепельницы и т.

Длины жгута хватает, чтобы откинуть рамку «бороды» в ноги водителя или пассажира. Для этого только потребуется решить несложную головоломку начального уровня — «как продеть кожух КПП с «плиткой» в отверстие меньшего размера в рамке «бороды», куда эта плитка крепится».

Другой путь решения — открутить набалдашник ручки КПП и снять кожух с «плиткой» совсем. Если придерживаться принципа «чем меньше разберешь сейчас — тем меньше будет скрипеть салон потом», и стараться снимать только самое необходимое, то кожух с плиткой можно оставить на месте. Получившаяся картина выглядит так-себе 4.

Читать еще:  Ремонт актуатора Тойота Королла своими руками

Следующий этап по сложности сопоставим с самым первым или даже превосходит его. Надо снять верхнюю панель, на которой расположены центральные вентиляционные отверстия, дисплей БК и центральная колонка на машинах в BOSE. Необходимо крепко ухватиться за козырек над дисплеем и дернуть на себя. Панель сыграет и дальние клипсы ближние к лобовому стеклу выскочат. Передние клипсы зее и стоят они плотно.

С правой стороны в нижний угол можно подпихнуть съемник или даже металлическую отвертку. Обшивка подушки безопасности мягкая — они вам это простит.

Таким образом можно отщелкнуть еще 2 правые клипсы. Левые так отщелкнуть сложнее, так как козырек панели приборов сделан из жесткого пластика и с той стороны засунуть съемник и не поцарапать панели очень сложно. Поэтому рекомендую с правой стороны в образовавшуюся щель между ГУ и демонтируемой деталью засунуть пластиковую карту и протянуть ее до центра, чтобы создать напряжение в центральной клипсе. Дальше опять беремся за козырек дисплея и дергаем на себя до тех пор, пока не срываем эту панель с клипс.

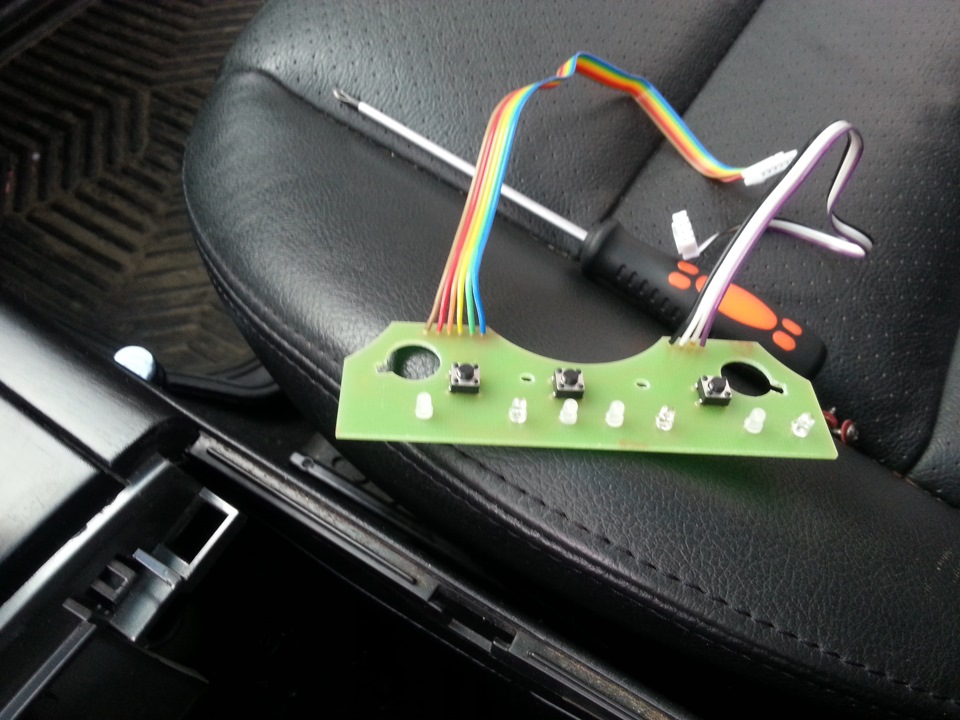

Отсоединять провода, идущие к дисплею, к динамику и кнопке аварийной остановки не требуется.

Mazda 6 › Бортжурнал › Замена штатной магнитолы

Сначала, как временное решение был куплен FM трансмиттер, к нему по BlueTooth подключался телефоном и тем самым выводил звук на колонки. Плюсы — наконец-то можно слушать то, что хочешь, а не то, что тебе играют по радио. Минусы — качество очень и очень скверное, я бы даже сказал, что без расстройства только аудио книжки слушать можно. В Москве нет свободных частот… Как бы я не перенастраивал трансмиттер, постоянно прорываются посторонние шумы, голоса, смех и прочая лабудень из радио эфиров. Причем если и получалось найти «тихую» частоту, то проехав 2-3 дома можно было смело останавливаться и искать другую.

Были варианты, запаять AUX к штатной голове, который в общем то был не плох, но дико бесил тот факт, что сделать его можно только «как дополнительный чейнджер»… и файлы надо раскидывать по папочкам Disk1, Disk2, Disk3… Да и опять же. ДВАДЦАТЬ ПЕРВЫЙ век на дворе. Сейчас даже у кофемолок есть полноценный LCD экран и выход в интернет, короче было решено — Нужно хорошее мультимедиа устройство, для развлечении в пробках и в дальних дорогах, чтоб интернет был и самое главное, последние пару лет, я использовал телефон в качестве навигатора и очень уж мне полюбилась программа яндекс.навигатор. Под WinCe её к сожалению не бывает, только под iOS и под Android устройства, поэтому магнитолу пришлось брать именно на андройде. Магнитолы, которые ставятся вместо верхнего бардачка я отмёл сразу, во первых — зачем мне две магнитолы(звук идёт через старую магнитолу, как AUX)? Во вторых — отличный бардачок, пусть будет, пригодится…

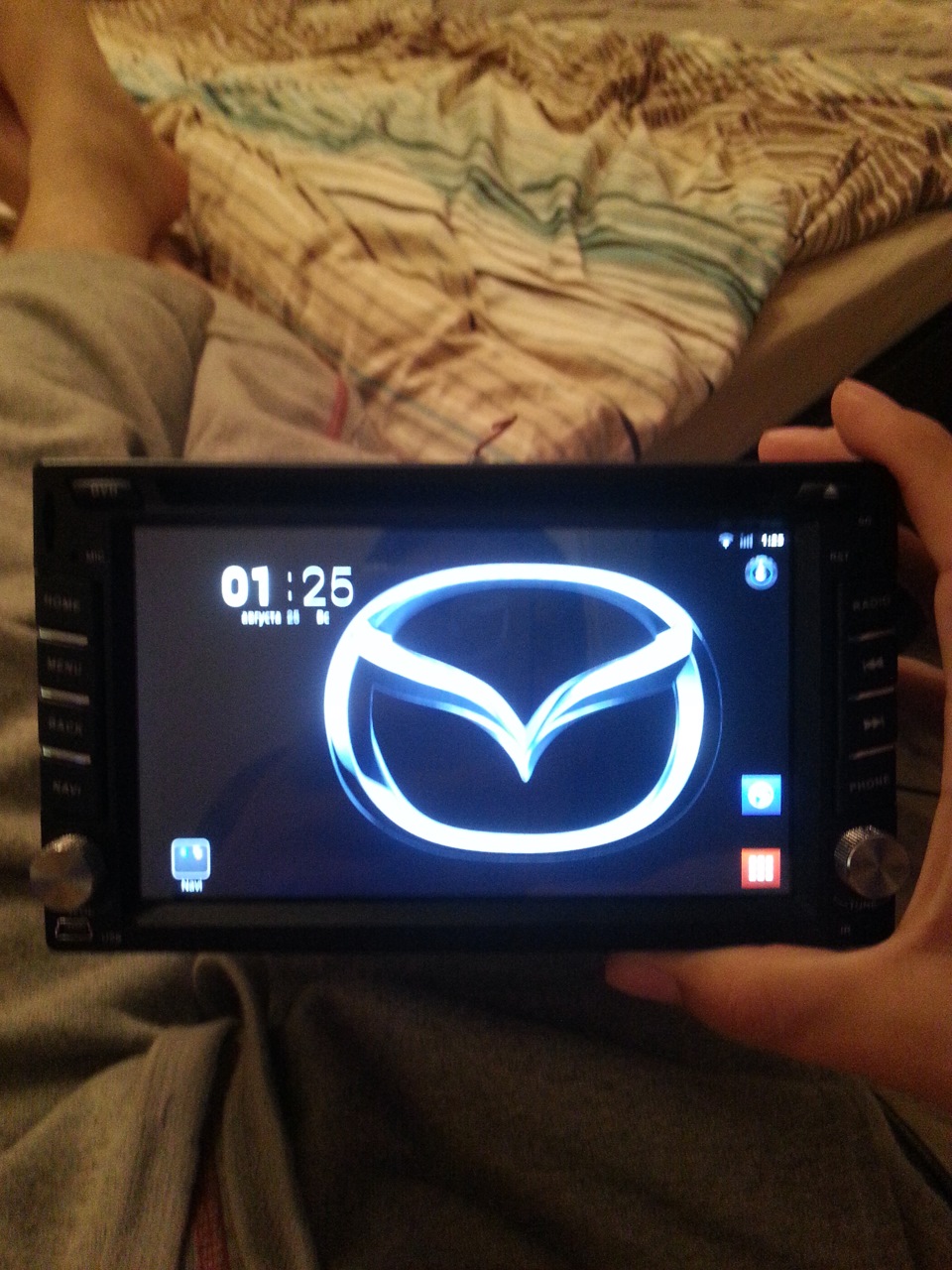

Была найдена универсальная магнитола на андройде, аж за 14 000 рублей. MicroSD карточка на 64 гига за 2 000 рублей. В описаниях везде пишут, что она якобы поддерживает максимум до 32-х гиг. Нагло врут, просто магазины описание товара копипастят друг у друга, а на момент самого первого описания, 32 гига — было HiEnd технологией.

Купил переходную рамку за 3 500 тысячи.

Попытался купить камеру заднего вида в том же магазине, где покупал рамку, но мне чуть было не продали «не ту», хорошо, что додумался открыть коробку и почитать инструкцию, в которой было сказано, что камера отлично подойдет для лэндровера, а вот про мазду ни слова. Решил не рисковать, но т.к. на покупку был уже нацелен, то выйдя из магазина — сел в машину и с телефона зашел на авито, где нашел камеру всего за 1 000 рублей и совсем не далеко от того места, где я находился, позвонил, договорился. Через 20 минут уже встретился в продавцом. Им оказался молодой парень, разговорились с ним, оказывается он продавал свою мазду по частям и он уже прошел ранее весь путь замены штатной головы, он мне указал на все подводные камни, которые меня будут ждать в недалёком будующем и даже подарил листочек с распиновкой CAN шины. Которая мне потом ОЧЕНЬ пригодилась, когда я «дружил» магнитолу с кнопками на руле.

Установка магнитолы и камеры заднего вида мне обошлись в 6 000 рублей на сервисе, почему не делал сам? Негде, гаража нет, на улице было -20. Как выяснилось, креплюхи, которые идут в комплекте с рамкой — полное пластиковое гавно, к тому же еще не подходят по размерам, в итоге мне мастер выточил прямо на месте новые крепления. Не зря деньги заплатил. Фото к сожалению тогда не делал.

И так, теперь о проблемах, с которыми вы обязательно столкнётесь, если вдруг решите сменить голову на «машке»:

1. Переходная рамка, она продаётся у нас ТОЛЬКО для машин БЕЗ климата, с обычным кондеем. Электрика, которая идёт в комплекте не подходит для машин с климат-контролем. Вроде бы фигня, подумает обычный человек, зачем мне эта электрика, если родная есть, а вот облом — она идёт единым монолитом с платой магнитолы.

2. При отключении штатной головы у вас тухнет экран бортового компа… CAN шина втыкается в магнитолу, а от неё уже идёт проводок к экранчику. Нет магнитолы — некуда втыкать экран 🙁

Данное решение подходит только для рестайла (с 2005 года). А у меня как раз ДОрестайл, поэтому мне пришлось покупать на разборе экран бортового компа от рестайла — 3 000 рублей, и новый шлейф (старый, как вы поняли не подходит) — 1 000 рублей.

Написал в личку, договорились, приехал. За пару часов мне поставили самодельный модуль под кнопки (диоды там намного ярче, чем в оригинале). Кстати модуль теперь позволяет выводить любую надпись на экране бортового компа, по умолчанию написано «Zoom-zoom…». Для изменения ставим ключ в положение ACC и на несколько секунд зажимаем кнопку «обогрев стёкол». А дальше, всё как в настройке часов, одной кнопкой переключаем курсор, двумя другими +- перебор символов.

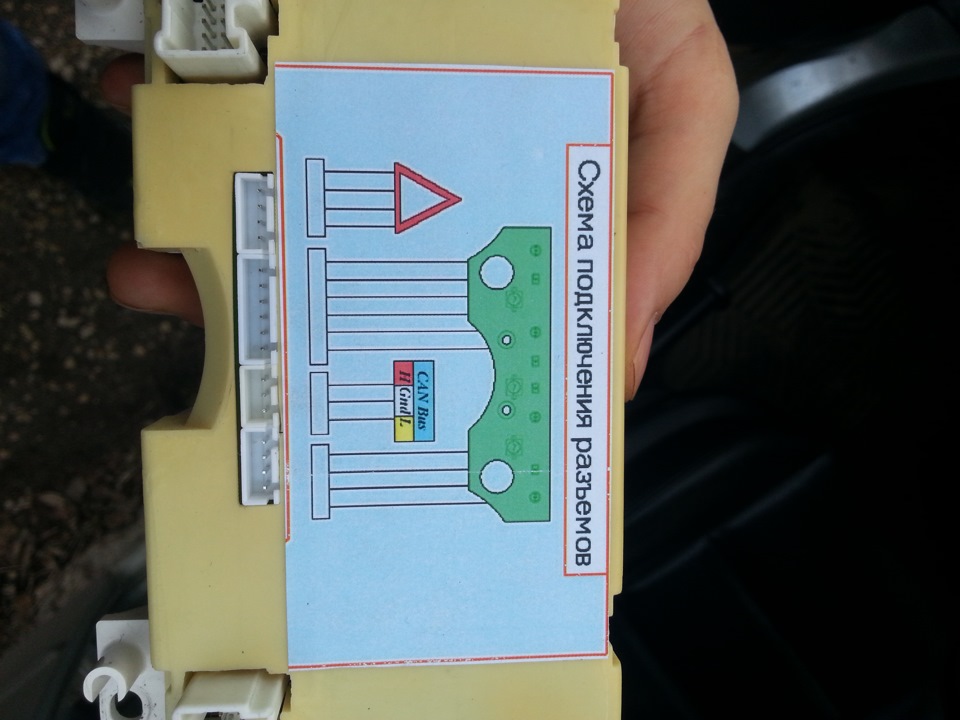

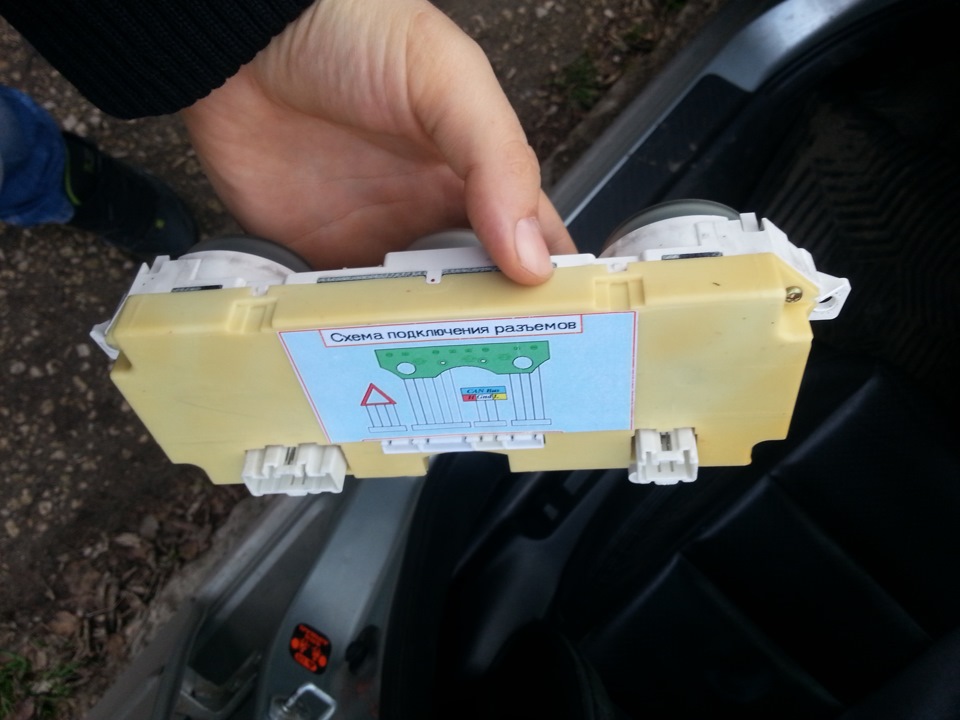

И перепаяли модуль климата, после переделки он становится толще и поэтому под него отливается новая задняя крышка, на которую даже наклеена инструкция по установке (для тех, кто заказывает из регионов и устанавливает самостоятельно)

Читать еще:  Где находится стартер

Разбираем, ставим новое железо, собираем…

Mazda 6 › Бортжурнал › Процесс установки ГУ на Андроид 4 для Мазды 6

Первым делом, что сделал, это заснял работу заводской головы, чтобы потом не забыть, как все это работало и было с чем сравнить. Сразу извиняюсь, все фото будут с ватермарком магазина, попросили так сделать, чтобы никто не присвоил себе)

Дальше идет разбор панели.

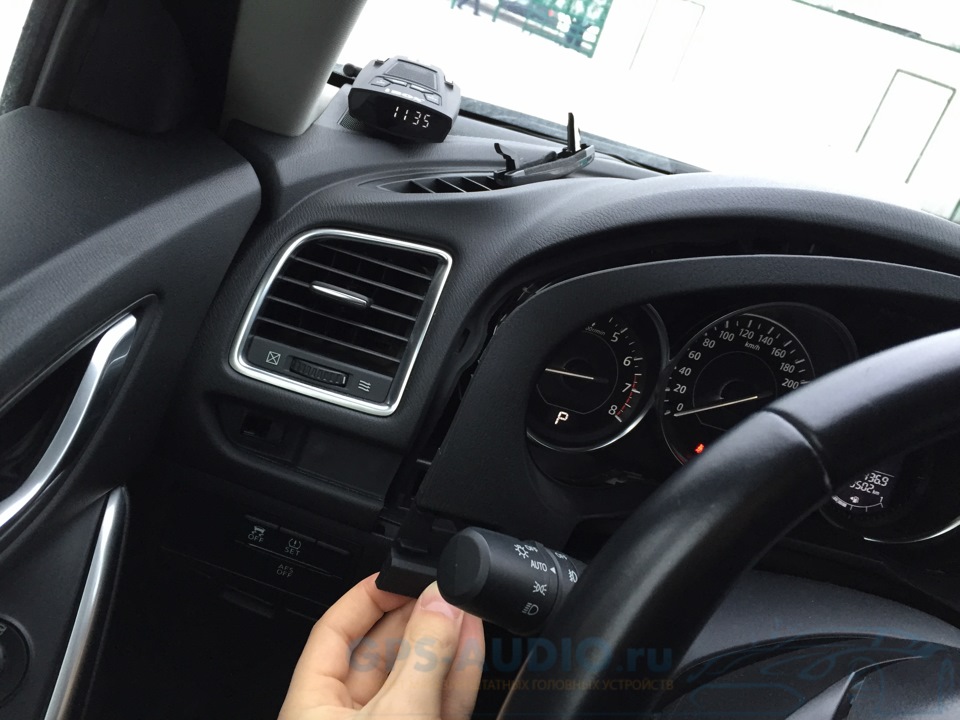

Первым делом, нужно снять небольшую накладку слева от руля и под дефлектором обдува (на фото она уже снята). снимается все легко, все держится на клипсах, главное чтобы в салоне было тепло и пластик был не дубовый)

Как ее сняли (будьте аккуратны с правым краем, он очень тонкий и хлипкий), отщелкиваем разъем от кнопки аварийки. Снимаем накладку, убираем подальше) Чтобы не исцарапать глянцевую панель под накладкой в процессе установки, сразу подложил салфетку (оранжевая, на фото))

Далее нужно потянуть рамку от головного устройства, чтобы добраться до болтов крепления.

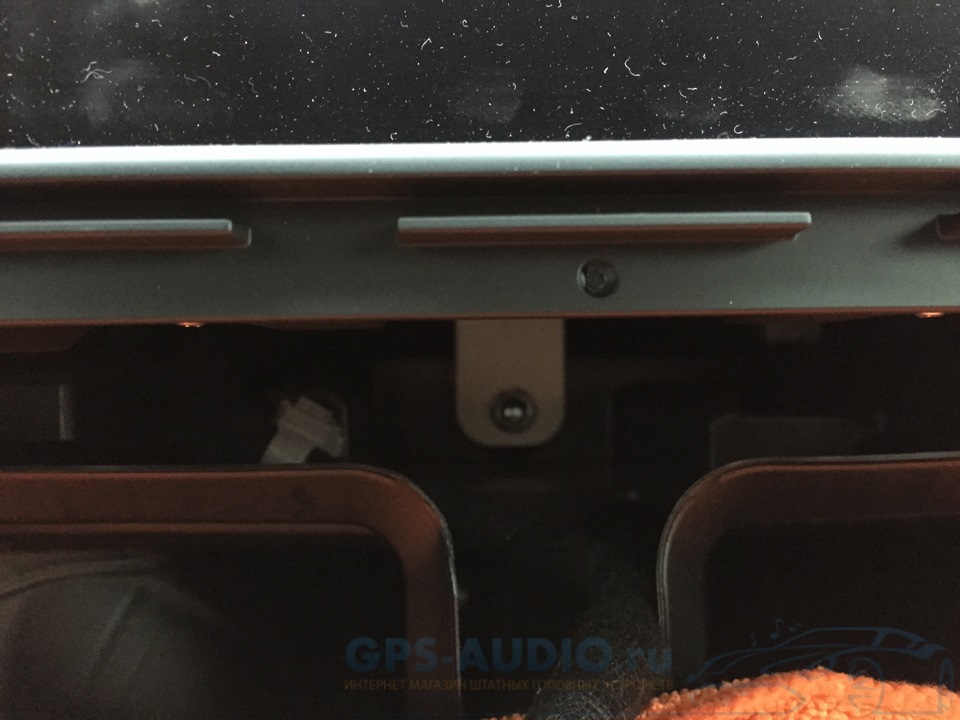

Внимание, болтов 3 штуки! справа и слева, и один снизу (нижний плохо заметен, чуть не сломал все когда пытался вытянуть))

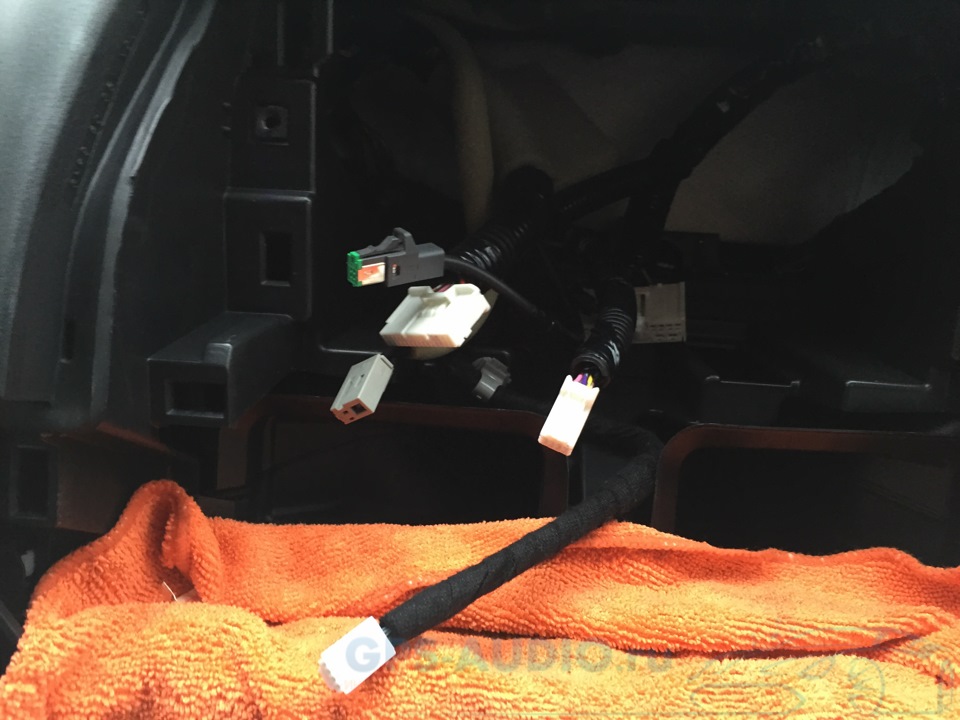

Снял родную магнитолу и разложил все разъемы на виду) Чтобы ничего потом не забыть))

Переходим к самому интересному)

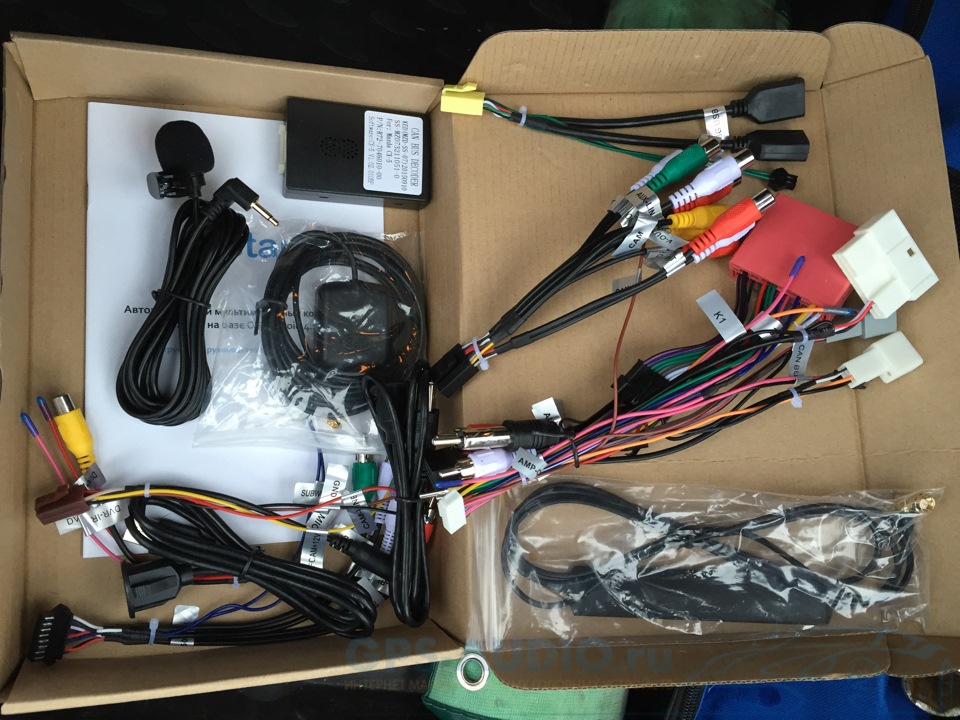

Вот так выглядел комплект поставки (комплект штатных колодок, провода для усилителя, саба, аудио-видео, выносной микрофон для громкой связи, GPS антенна, Wi-Fi антенна, CAN модуль, USB, инструкция и гарантийный талон)

И приступил к непосредственно установке.
— GPS-антенна на магните, ее просто оставил на верхней части головного устройства (главное, чтобы ее сверху не накрывали металлические перегородки), провод лишний скрутил, обработал мягкой тканевой изолентой (антискрип), стоила 20руб. за метр. Так же поступил и с другими свободными проводами и колодками, чтобы потом не разбирать все из-за «сверчков».
— Wi-Fi антенна на клеящейся основе, ее приклеил с обратной стороны панели, чтобы не мешалась.
— Провода USB вывел в бардачок (меня заломало разбирать тоннель и вести их в подлокотник. тем более что места там всегда бы не хватало, для того же HDD и Wi-Fi роутера. Переходника под штатный USB не оказалось, похоже из-за нашей мудреной схемы работы флешки через блютуз. Возможно в следующих поставках он будет сказали)
— Не забудьте подключить штатный AUX, переходники в комплекте. Тянуть провода и выдумывать ничего не нужно.
— Отключите штатный AUX в бардачке, этот блок видно, если открыть бардачок и заглянуть в левый верхний угол внутрь панели. Я просто сдернул провода и закрепил, чтобы не стучали. Если не сделать, то телефон у вас будет определять 2 Handsfree в машине). Как и было сначала у меня.
— Все основные крупные колодки подключаются без проблем, перепутать их никак)

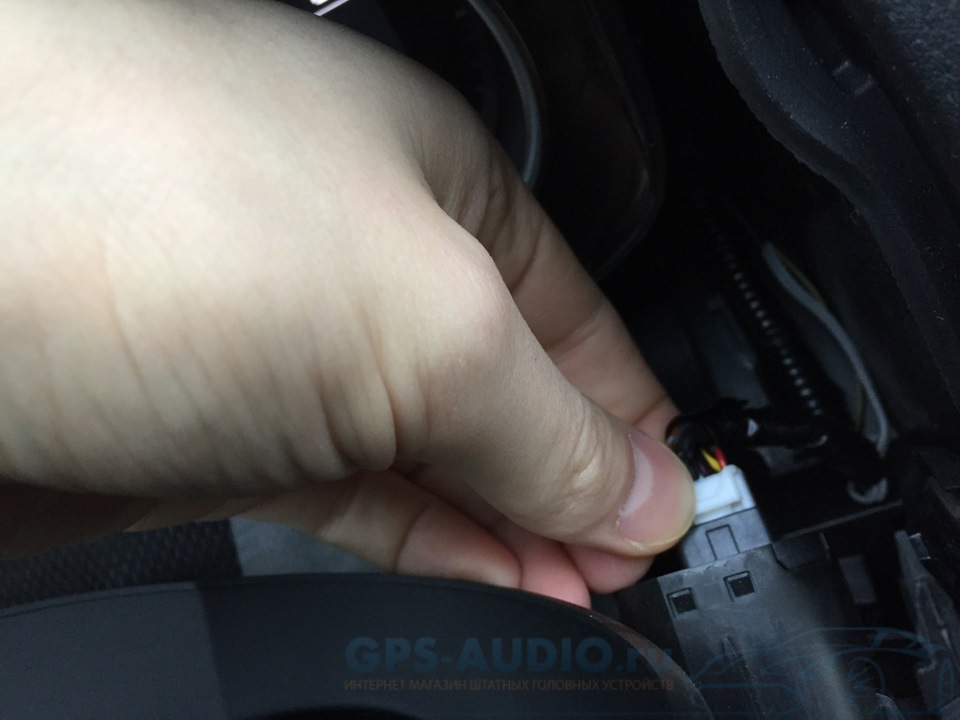

— Микрофон. На магнитоле есть уже 1 встроенный прямо на панели, он используется для различных приложений и голосового поиска. Выносной же микрофон, нужно обязательно подключить, потому как он обеспечивает работу громкой связи. Заводской наш не подключить! там слишком много проводов и как мне объяснили у него другие параметры, сопротивление и т.д.
Тот что идет в комплекте он на прищепке, его можно просто прицепить на левую стойку, но я думаю, это будет не очень красиво. Поэтому заморочился и провел его в штатное место на потолке, рядом с плафоном освещения салона и подочечником)

Чтобы добраться до заводского микрофона, нужно открыть крышку где хранятся очки, там открутить саморез (саморезы, не помню), потом просто потянуть на себя всю эту пластиковую часть. Снимаете ее, отключаете провода от микрофона, вынимаете его из паза. Чтобы его не потерять, просто переставил его в правую часть, а новый положил в левую, закреплять никак не стал, хорошо лежит там как родной)

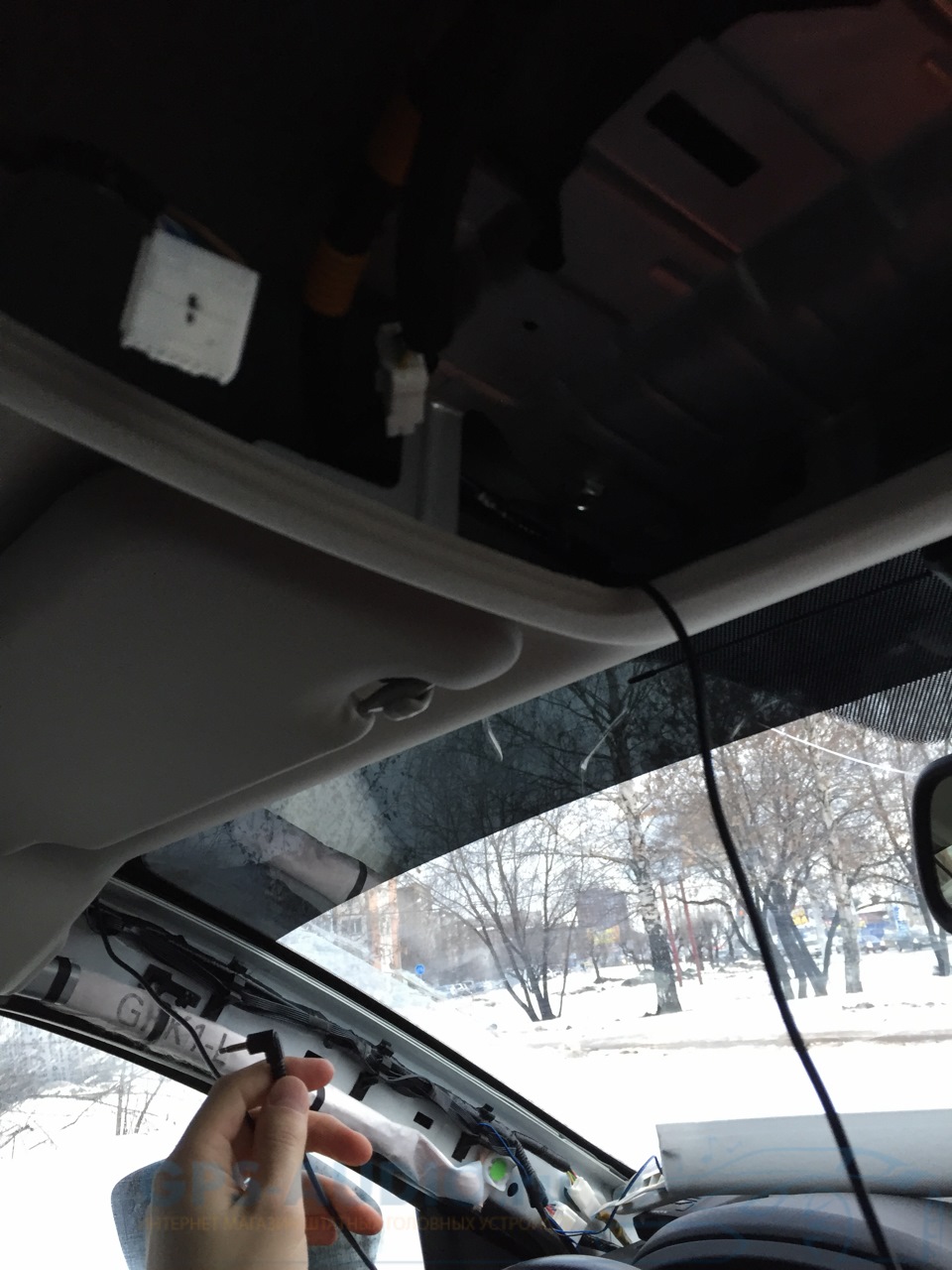

Затем провел провода по крыше, через стойку и ниже в панель.
Так как провода все обрабатывал антискрипом, панель приборов пришлось снять (открутить 3 самореза и снять колодку)

Разъем от микрофона на месте!

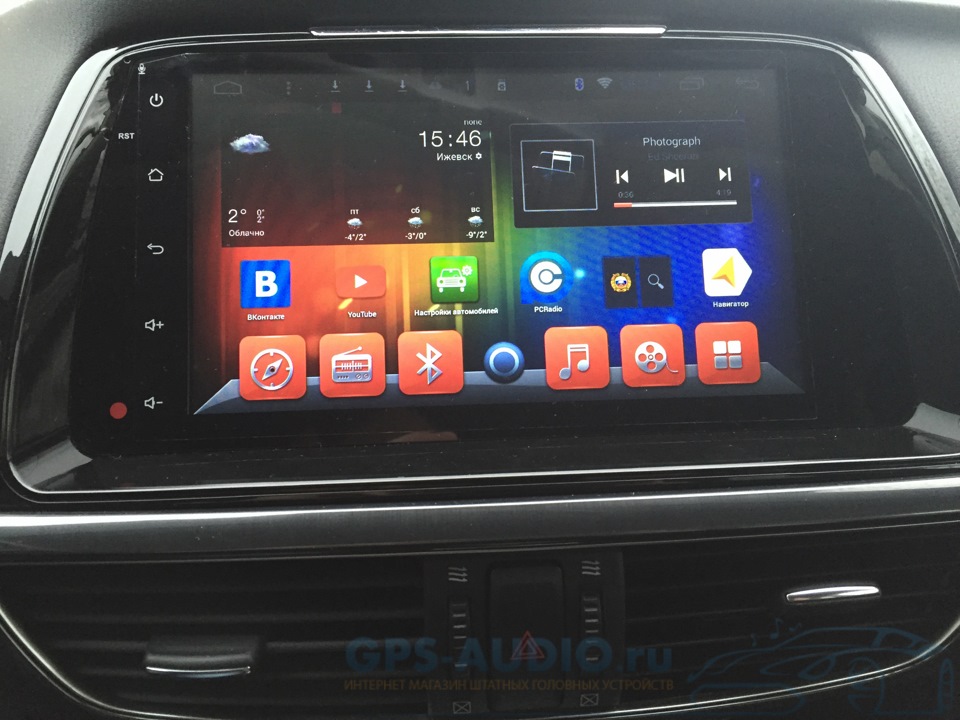

Проверил еще раз работу всего и всех) и подобрал аккуратно провода, скрутил и собрал все в обратном порядке. Магнитола новая держится только на клипсах. Держится прилично, сначала переживал, будет ли держаться)

Позднее еще прикупил пленку защитную для планшетов за 100 рублей и наклеил, вроде более менее ровно)

Видео-обзор по работе штатного джойстика, руля, настроек авто, парктроников и камер тут:

Замена ламп подсветки блока климат-контроля на Mazda 6 I

Перегоревшие лампы ручек климат-контроля на Мазде 6 первого поколения можно заменить самостоятельно. Для этого потребуется крестовая отвертка, плоская отвертка, головка на 10, шило и ножницы. Нужно выполнить следующие действия:

1. Снять бардачок. В местах, выделенных красным цветом, нужно сжать бардачок по направлению к его центральной части.

2. Теперь нужно снять амортизатор крышки, сдвинув его влево (показано стрелкой) и вынуть крышку бардачка.

3. Теперь нужно головкой на 10 выкрутить отмеченный стрелкой болт.

4. Далее нужно снять панель с подстаканниками, отщелкнув защелки по бокам и потянув ее вверх за места, отмеченные красным.

5. Далее нужно открутить рукоятку КПП и снять вторую часть тоннеля, отсоединив от нее разъемы прикуривателя и подсветки.

6. Нужно открутить два самореза, на которые указывают зеленые стрелки. На них и на болте, упомянутом в п. 3 держится панель с магнитолой и климатической установкой.

7. Нужно максимально выдвинуть на себя панель с магнитолой и отключить от нее электроразъемы, на которые указывают зеленые стрелки.

8. Извлечь панель, перевернуть ее и выкрутить саморезы, на которые указывают стрелки.

9. Вынуть блок управления климатом-контролем, перевернуть его и также выкрутить саморезы.

10. Перевернуть блок на торец и отсоединить 4 защелки при помощи плоской отвертки (указано стрелками).

11. Развернуть блок на 180 градусов и отсоединить еще 2 защелки.

12. После того как крышка будет снята, взору откроются 5 патронов (2 белых и 3 серых). Это и есть лампы подсветки.

13. На фото изображен колпачок, выполняющий роль светового фильтра, лампа в патроне и новая лампа.

14. Усики новой лампы нужно накрутить на патрон аналогично усикам старой лампы.

Сборка осуществляется в обратной последовательности.
