Как снять обшивку двери шевроле лачетти

Daewoo Gentra Silver › Бортжурнал › Шумоизоляция дверей daewoo gentra(lacetti седан) . Часть 1 -Разборка дверей.

Самое отпугивающее в ШВИ дверей для меня было -это разборка, ничего не поломать, не сломать, не покоцать. В принципе так сделать реально, но наверно не с первого раза, хоть сколько инфы не прочитай, и гайдов не посмотри, так по крайней мере получилось у меня. Начну с того что для снятия накладки ручки дверей вытачил из стеклотекстолитового обрезка приспособу, обточил по краям и закруглил углы.

Для разборки потребуется отвертка крест ну и приспособа для снятия накладки, а так же минут пять свободнго времени.

1. Снятие накладки ручки двери.
Это в общем самое сложное и муторное в рзборке, для этого нужно оттягивая одной рукой накладку помогать помогать приспособой снять защелки, которыми та цепляется за основание ручки.

Я сначала отщелкнул первыми те которые внизу, потом ту которая рядом с пищалкой, далее две верхнии, ну а дальше как не тыркался снять последня шестую на вод. двери не получилось без потерь, обламал.

Получилось правда на пассажирской, для того чтобы не поломать последнюю защелку нужно открутить шуруп держащий основание ручки открытия двери, для этого нужно снячала снять пищалку, снимается легко, свободный ход самой ручки увеличиться, и различными манипуляциями движения право лево я смог таки вытащить накладку.

По крайней мере у меня получилось снять не поломав только таким образом.

2. Откручиваем шурупы -3 внизу, один в ручке и один пластиковый(в пассажирской двери в ручке два шурупа).

3. Снятие обшивки.
Тут все просто, снизу по середине чем то тонким(ножом например) поддеваем обшивку и просовываем между обшивкой и каркасом ладонь, у меня получилось просто оттянув обшивку одной рукой просунуть вторую. Далее просто оттягиваем обшивку и просовываем ладонь снячала в сторону торпеды и снимаем клипсы до характерного щелчка, далее в другую.

После того как все клипсы отщелкнули тянем обшивку вверх со стороны замка, снимаем с кнопки блокировки двери, и дальше отключем разъемы, там их четыре (1-кнопки управления стеклоподемниками, 2-кнопка открытия багажника, 3-индикатор рядом с кнопкой блокировки). Повозиться пришлось со 2 и 3. Со 2 там просто так не снять, нужно маленькой отверточкй подкавырнуть в месте где замок.

Как снять обшивку двери шевроле лачетти

Это профильный подфорум. Флуд строго запрещен!

Уважаемые посетители раздела FAQ!

Все темы из FAQ перенесены в специальный раздел сайта

http://lacetti.com.ua/faq/
Все темы разложены по рубрикам! Приветствуется комментирование материала.

Если Вы хотите дополнить или разместить новый материал в FAQ — просьба обращаться в личку Администрации

Группа: Новички
Сообщений: 33
Регистрация: 19.1.2008

Мой автомобиль:lacetti SE 1,6 2005

Старожил Клуба

Группа: Глобальные модераторы
Сообщений: 16 476
Регистрация: 20.4.2007
Из: Город сказка, город мечта
Реальное имя: Дима

Мой автомобиль:Маленький диванчик
Клубная карта №386
действует до 01.02.2010

1. Внизу двери есть 3 болтика, откручиваем.
2. Ручку закрывания двери разединяем на 2 половинки (снимаем верхнюю), для этого с передней стороны ручки (чтобы было не видно если слегка подпортишь) в прорезь вставляем плоскую отвертку и разъединяем. (там даже специальные места под это дело есть где шов пошире)
3. В ручке еще 2 самореза.
4. дальше отщелкиваем клипсы (они побокам двери по 2 или 3 штуки) для этого засовываем пальцы под обшивку и тянем ее на себя пока не услышим КЛАЦ. это отщелкнулась защелка.
5. Теперь нужно акуратно снять пластмассовую коемочку вокруг ручки открывания замка двери (хромированной). Тут есть 2 спопоба:
5.1. Так мне делали на СТО. Просто сильно тянут за обшивку, эта рамочка изгибается и отлетает. Так мне сломали 2 защелки (их там. 7 или 6 не помню точно, 2 сверху 2 снизу и одна впереди одна сзади кажется)
5.2. Акуратно подсовываем тоненькую отверточку в щель между пластиковой рамочкой и тем пластиком, что внутри (там где пальцы залазят когда тянешь за ручку). Отвертку подсовывать нужно с внутренней стороны рамочки а не с наружней. так на пальцах описать очень трудно, но снимается она просто. Не боясь пхуешь отвертку поддеваешь, тянешь, страшного ничего не отломается.
6. Дальше опускаем окно (так будет проще снимать обшивку)
7. Поднимаем задницу обшивки вверх, чтобы выташить из отверстия питюнчик, замыкающий двери.
8. После того как питюнчик оказался под обшивкой (естественно при этом держим ее в приподнятом положении) тянем обшивку на себя вытягивая ее из под косынки/уголка, где зеркало.
9. Вытянув (там тянуть сантиметров 10) акуратно ее придерживаем, поднимаем окно (если это понадобится, а я думаю понадобится) и отщелкиваем провод от кнопки стеклоподъемника (там разьем папа/мама с защелкой, снимается не трудно но жестко главное — не бояться)
ВСЕ.

После изложенного.
Главное — это не бояться, тянешь, суешь отвертки, поддеваешь, откручиваешь, снимаешь. но при этом не забываешь об акуратности чтобы ничего не испортить. Отвертку лучше брать потоньше и обворачивать ее один раз в тряпку, чтобы не царапалась. Помоему все.

Старожил Клуба

Группа: Глобальные модераторы
Сообщений: 16 476
Регистрация: 20.4.2007
Из: Город сказка, город мечта
Реальное имя: Дима

Читать еще:  Заводится и глохнет Nissan Micra (K13K) 2010-2016

Мой автомобиль:Маленький диванчик
Клубная карта №386
действует до 01.02.2010

Старожил Клуба

Группа: Глобальные модераторы
Сообщений: 16 476
Регистрация: 20.4.2007
Из: Город сказка, город мечта
Реальное имя: Дима

Мой автомобиль:Маленький диванчик
Клубная карта №386
действует до 01.02.2010

Инструкция по снятию обшивки двери Шевроле Лачетти. Как снять обшивку задней двери

Снятие обивки передней двери Шевроле Лачетти

Один справа… Как снять обшивку двери Лачетти …и один слева Как снять обшивку двери Лачетти Теперь наматываем на отвёртку или монтажку тряпку, чтобы ничего не поцарапать и просовываем её между дверью и обшивкой, отщелкивая держатели. Их пять штук.

Вот где они находятся, чтобы примерно знать, где приложить усилие показано на уже снятой обшивке Как снять обшивку двери Лачетти Вот теперь можно приступить к демонтажу накладки ручки открывания двери. Вид снизу.

Как видно, все ушки остались целы Как снять накладку ручки открывания двери Лачетти Осталось только, перемещая обшивку немного вверх, снять её с двери. Как снять обшивку двери Лачетти Вот и всё! На самом деле эта работа требует аккуратности, терпения и если вы не будете осторожны, то легко можете что-нибудь сломать или повредить.

Начну с передних дверей. Сперва нужно избавиться от верхней накладки на ручке открывания дверей.

Имейте в виду, что защелки у нее очень хрупкие, одно неосторожное движение и вы их выломаете. Как снять обшивку задней двери Лачетти Чтобы снять обшивку задней двери на Лачетти необходимо сперва снять пластиковый треугольник как на фотографии.

Двери на Chevrolet Lacetti

Он крепится обычными фиксаторами, поэтому при его снятии необходимо просто преодолеть их усилие. Теперь в выемке ручки двери нужно вывернуть саморез и извлечь эту нишу.

Если у вас электрический стеклоподъемник, то к этой пластиковой облицовке подсоединяется колодка с проводами. Для отсоединения колодки необходимо просто нажать на край фиксатора и выдернуть его из разъема. Далее как и при снятии передней обшивки двери, нужно снять декоративную облицовку ручки двери.

Удерживается она в пазах при помощи фиксаторов, поэтому для снятия необходимо ее просто поддеть. В образовавшееся пространство просовываем руку и отщелкиваем защелки накладки двери, после чего движением на верх вытаскиваем обшивку.

Обратите внимание! В сервисной книжке Лачетти процедура демонтажа начинается со снятия ручки двери, однако если не снять строения ее конструкции, можно сломать пластиковые защелки, что вынудит обратиться за помощью на СТО.

Как демонтировать двери на Chevrolet Lacetti: Для снятия двери понадобятся комплект гаечных ключей, крестообразная и шлицевая отвертки, пассатижи и молярный скотч. Процедура снятия не является сложной — демонтировать деталь можно и самолично.

Для этого потребуется: Открыть капот и отсоединить провод с массой от аккумулятора машины; Далее переходим в салон и откручиваем фиксирующий болт и кронштейн крепления открытого положения двери отверткой; Затем под дверь подкладываем табурет или деревянный брус в качестве подпоры и отвинчиваем болты дверных петель; При завершении остается вытянуть резиновые втулки по периметру устройства и извлечь электрический разъем.

Установка дверей осуществляется по данной инструкции в обратной порядке, однако следует выделить несколько нюансов:

Как снять обшивку передней двери Шевроле Лачетти, замена стекла передней водительской двери

Автомобиль Chevrolet Lacetti штатно оснащается неплохим остеклением, особенно на передних и задних дверях. Боковые стекла данного автомобиля не имеют срока годности. Это же можно сказать и за многие другие запчасти Шевроле Лачетти, из числа кузовных.

Разумеется, боковые стекла данного авто все же подвержены возникновению:

  1. Царапин
  2. Потертостей
  3. Сколов
  4. Трещин
  5. Сквозных пробоев

Качественно устранить следы механических повреждений на стекольных поверхностях получится только методом замены старых стекол на полностью новые аналоги . А если не на полностью новые, то хотя бы целые, взятые от донора на разборке.

Chevrolet Lacetti является продвинутым автомобилем, поэтому машина притягивает к себе «барсеточников» как варенье мух. У автомобильного вора есть один путь в салон, он пролегает через переднее боковое окно.

По статистике, 50% случаев замены передних боковых стекол в Шевроле Лачетти связано с произошедшим накануне взломом автомобиля.

Дополнительно боковые стекла нужно демонтировать и в том случае, если водитель решил затонировать окна.

На выложенном в конце страницы видеоролике мастер показывает, как можно быстро и легко демонтировать обшивку на передней двери Chevrolet Lacetti и извлечь боковое стекло. Далее по тексту будет описан процесс отсоединения дверной карты и извлечения бокового стекла.

Пошаговая инструкция, как снять обшивку на передней двери Chevrolet Lacetti и извлечь боковое стекло

Сам процесс демонтажа боковых стекол имеет уровень сложности ниже среднего. Самое сложное в этой работе – не поцарапать обшивку. Именно для этой цели опытные специалисты и используют набор деликатных пластиковых съемников. Автор видеоролика орудует инструментом из подобного набора.

  • Останавливаем авто и глушим двигатель, выключаем зажигание. Дополнительно крайне желательно отсоединить минусовой провод от АКБ , так как при демонтаже дверной карты мастеру придется отсоединять широкий спектр проводных колодок.
  • Начнем с левой передней двери (на водительском месте). Открываем дверь.
  • Откручиваем боковой винтик-клипсу. Крепеж имеет головку под крестовую отвертку.
Читать еще:  Ошибки на бмв е60

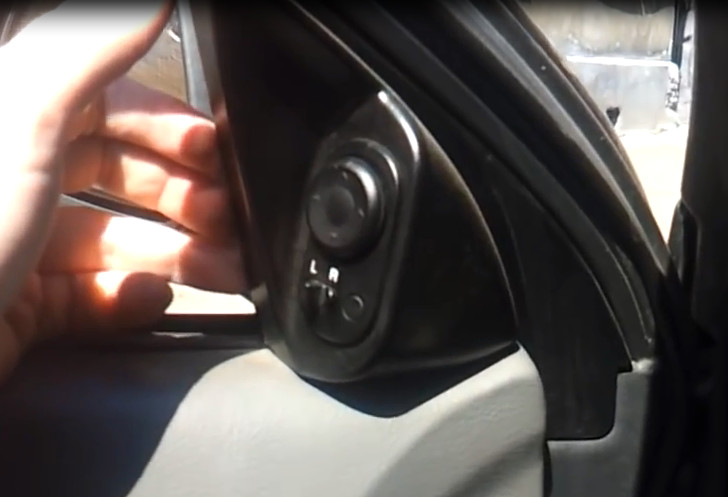

  • Отсоединяем заглушку бокового зеркала. Заглушка держится только за счет пластиковых защелок. Нужно аккуратно поддеть заглушку и отщелкнуть ее. Далеко отводить заглушку от двери не следует, так как ход заглушки будет еще ограничен токоведущей проводкой.

  • Отсоединяем провод, идущий на кнопочный блок для питания/управления обогревателем и поворотным механизмом наружного зеркала. Нужно просто извлечь проводную колодку, для этого следует предварительно надавить на фиксатор.

  • Выкручиваем саморез, который находится на подлокотнике, в нише.

  • Извлекаем подлокотник, на котором дополнительно находится и кнопочный блок управления электростеклоподъемником. Далеко отводить кнопочный модуль от двери не нужно, так как устройство имеет проводное подключение.

  • Отсоединяем проводную колодку. Чтобы отсоединить колодку, необходимо предварительно нажать на фиксатор.

  • Откручиваем 3 самореза, которые находится в основании двери.

  • Снимаем декоративную рамку внутренней ручки. Данный этап является наиболее трудоемким и ответственным, так как в ходе отсоединения ручки ее хромированную поверхность легко поцарапать. В ходе этой работы лучше, конечно, пользоваться набором пластиковых съемников. Но если таких нет в хозяйстве, то мастера могут выручить полоска картона и маленькая отвертка с плоским шлицом. Как понятно, картон не даст поцарапать ни рамку, ни ручку, а маленькая отвертка позволит легко подцепить съемные элементы.

  • Отключаем проводную колодку высокочастотного динамика.

  • Извлекаем дверную обшивку. Далеко отводить обшивку от двери не нужно, так как обшивка соединена с дверью потайным проводом охранной системы (иммобилайзера).

  • Отключаем колодку проводов иммобилайзера.

  • Все, дверную карту можно полностью убирать.

Теперь можно получить доступ к боковому стеклу.

Как снять боковое стекло

  • Откручиваем кронштейн поддержки подлокотника. Он держится на 2 саморезах.

  • Отклеиваем изоляцию. Снимать изоляцию можно не полностью. Нужно оголить лишь нижнюю часть, где находится технологический проем.

  • Опускаем стекло до тех пор, пока в нижней части технологического проема двери не покажется держатель бокового стекла. Чтобы опустить стекло, необходимо подключить модуль управления стеклоподъемником и временно включить зажигание, не заводя при этом сам мотор.
  • Откручиваем крепеж держателя. Само стекло фиксируется в держателе 2-мя саморезами, которые позволяют пластине надежно зажать стекло. В роли держателя стекла выступает ползуном стеклоподъемника.

  • Разворачиваем стекло внутри двери. Нужно наклонить переднюю часть. Стекло получится извлечь только в боковом положении.

  • Вынимаем стекло. На стекле должно быть несколько пластиковых клипс, при помощи которых стекольная поверхность и удерживается на стеклоподъемнике. Не потеряйте клипсы .
  • Сборку производим в обратной последовательности.

Дополнительная информация

Демонтаж бокового стекла Chevrolet Lacetti – это превосходная возможность, чтобы осуществить ремонт или сервис электростеклоподъемника. Отсоединив стекло для демонтажа стеклоподъемного механизма нужно лишь открутить направляющую, по которой перемещается ползунок и снять мотор стеклоподъемника.

Сервис стеклоподъемного механизма особенно актуален в тех случаях, когда автомобиль уже отколесил 150 000 – 200 000 (км) пробега. Как раз к этому времени обычно и начинаются проблемы с работой стеклоподъемного механизма, особенно со стороны водительского места.

У электрического стеклоподъемника есть несколько слабых мест:

Чаще всего из строя выходит двигатель. Дело в том, что привод стеклоподъемника использует множество пластиковых и полимерных передач, срок службы которых заметно уступает металлическим аналогам .

Касательно тросика, который перемещает вверх-вниз ползунок со стеклом, со временем он банально растягивается и перетирается. Часто случается, что растянутый тросик начинает прорсто неправильно наматываться на барабан электромотора. Неправильная намотка приводит к запутыванию троса, из-за чего стеклоподъемник перестает адекватно работать.

В блоге по ремонту Шевроле Лачетти есть очень подробный обзор на тему ремонта электростеклоподъемника.

Демонтаж обшивки двери дает возможность осуществить сервис не только стеклоподъемного узла, а и замочного механизма, ручек, кнопочного модуля, а также звуковой системы и подсветки.

Обшивка двери. Снять обшивку двери Шевроле Лачетти

Как снять обшивку передней двери на Шевроле Лачетти седан видео

Как снять обшивку дверей Шевроле Лачетти хетчбек Обратите внимание! При снятии накладки необходимо отключить разъемы проводки стеклоподъемников, светодиодов и кнопок управления.

Инструкция по снятию обшивки задней двери Шевроле Лачетти По большому счеты, снятие обшивки задней двери Шевроле Лачетти, ничем не отличается от предыдущего описания. Также начинаем разборку с ручки открывания дверей.

Если у вас как снять обшивку двери на лачетти шевроле стеклоподъемник — снимем ручку привода, если электрический — отключаем при снятии панели разъем питания электрического стеклоподъемника. Как снять обшивку дверей Шевроле Лачетти хетчбек Снимается ручка не трудно, главное знать, как это делается. Снятие накладки ручки двери.

Как снять обшивку дверей Шевроле Лачетти (хетчбек)

Это в общем самое сложное и муторное в рзборке, для этого нужно оттягивая одной рукой накладку помогать помогать приспособой снять защелки, которыми та цепляется за основание ручки. Я сначала отщелкнул первыми те которые внизу, потом ту которая рядом с пищалкой, далее две верхнии, ну а дальше как не тыркался снять последня шестую на вод.

Получилось правда на пассажирской, для того чтобы не поломать последнюю защелку нужно открутить шуруп держащий основание ручки открытия двери, для этого нужно снячала снять пищалку, снимается легко, свободный ход как снять обшивку двери на лачетти шевроле ручки увеличиться, и различными манипуляциями движения право лево я смог таки вытащить накладку.

Читать еще:  Замена сцепления DSG-7 Audi А4

По крайней мере у меня получилось снять не поломав только таким образом. Откручиваем шурупы -3 внизу, один в ручке и один пластиковый в пассажирской двери в ручке два шурупа.

Три шурапа внизу. Она крепится застежками, поэтому ее нужно просто поддеть чем-либо отверткой или пластиковой лопаткой с Алиэкспресса.

Как снять обшивку двери Лачетти

Обратите внимание на расположение застежек на снятой детали, в этих местах и поддевайте окантовку. Так как в ней находится высокочастотный динамик, необходимо отсоединить провода, которые к нему подключены. Здесь всё просто, аккуратно вытягиваете провода и находите соединительную колодку.

Её то и нужно расцепить. Теперь понадобится отвертка.

С её помощью необходимо открутить болт крепления дверной ручки и блок стеклоподъемников. Наверняка вы этот болт не раз замечали. Так как это стеклоподъемники, то тоже находите соединительную колодку и просто ее отсоединяете от самого блока стеклоподъемников. Далее той же крестообразной отверткой откручиваете 3 болта, которые крепят обшивку передней двери на Лачетти по нижнему контуру.

Как снять обшивку двери шевроле лачетти

Снятие обшивки дверей хетчбека.

Подопытные: Chevrolet Lacetti, хетчбек

Автор: Альф

Добавлены еще несколько фото разных авторов

К омпиляция: DUK

Прежде всего, необходимо снять обрамление ручки открывания двери. Необходимо терпение и немного сноровки. Иначе эту «бестию» можно легко заставить себя «поменять» (сломать и купить новую). Я начинаю с защелок, которые находятся непосредственно над ручкой: сначала верхнюю, затем нижнюю. Постепенно перехожу к остальным…

И приобретает она вот такой вид. Одна защелка была отломана мною для установки «пищалки», уж очень она мне мешала.

Затем необходимо выкрутить три нижних винта (самореза) и клипсу. Фото №1 и №3

Да, и чуть не забыл. Необходимо снять декоративную накладку возле зеркала. У меня нет электропривода, поэтому все немножко проще: нет проводки…( DUK : с проводкой проблем еще меньше: снимается накладка и разъединяется разъем. Не надо даже «стаскивать» накладку с «джойстика»). Подцепив аккуратно от стекла и снизу возле лепестка эта накладка легко снимается, если потянуть ее перпендикулярно двери. Фото №1

Вот так она выглядит «с обратной стороны». Она имеет две клипсы и небольшие зацепы. Фотография немного неудачна: не видно этих зацепов. Фото №4.

И то, что остается от двери на фото №5

Остается выкрутить один винт-саморез в пепельнице-ручке…Фото №6

И начиная снизу вверх «отрывать» клипсы от двери… Последним действием необходимо приподнять вверх панель, что бы вывести ее из-за рамки стекла…Фото №7

При снятии накладки необходимо отключить проводку на кнопки стеклоподъемников, светодиод иммобилизатора и, если это седан, еще и кнопочек там разных.

Внутри у меня дверь белая, прошу не пугаться это виброизоляция. Фото №8

В провинции тяжело с модными материалами вот и пришли на помощь друзья строители. Это материал – Герлен. В принципе, неплохая вещь и дешево. А сейчас внутренность черная: залита Кордоном и мовилем с головы до пят. Окна закрыты материалом, что-то вроде Сплена, но немного дешевле, толщина 8 мм. Акустику установил сам, пришлось повыпиливать немного лобзиком акустические стаканы. Новые лопухи местами крепления совпадали, но по диаметру каркаса были великоваты. Однако 20 минут работы лобзиком решили все проблемы. Лишь только «пищалки» еле влезали на штатные места. Пришлось, как говорил ранее поломать защелку рамки ручки двери и закрепить их на Герлене. Пусть не красиво внутри, но вполне функционально снаружи. Сама панель выглядит изнутри вот так. Фото №9.

Ранее пенопласт был больше, но я срезал кусок пенопласта, который мешал закрыть выштампованное окно звукоизолирующим кусочком.

Сборка осуществляется очень легко в обратной последовательности.

Задняя дверь разбирается точно также как и передняя. Необходимо начать снятие с рамки ручки открывания двери — фото №10.

Затем необходимо снять ручку механического стеклоподъемника, а если он у кого-то электрический, то не забыть при снятии панели откинуть клемку с выключателя. У кого же как у меня механика, то на Фото №11 и Фото №12 можно увидеть сие безобразие.

Снимается ручка просто, но надо проявить немного сноровки. Я проминаю слегка обшивку, отвожу пластиковую шайбу и отверткой выталкиваю стальную защелку.

Затем необходимо выкрутить два самореза снизу (фото №13) и один в пепельнице (фото №14).

Есть еще декоративная накладка стойки двери, которую подцепляем со сотороны стекла и перпендикулярно двери , снимаем ее (фото №16-17).

Так же как и на передней двери, начинаем «отрывать» клипсы на панели задней двери их четыре (фото №18).

Не забываем после этого, приподнять панель вверх, что бы вывести ее из-за рамки стекла. Сама панель показана на фото №19, а дверь на фото №20.

Куски Герлена на панели были наклеены, т.к. просто не пригодились. Надо было же куда-нибудь их приклеить. Да и еще фотка самой рамки ручки открывания двери. Именно она у меня и была жертвой эксперимента. Я ее самой первой снимал и поломал одну защелку, вторую защелку выломал сам под «пищалку». Фото №21
