Газель 406 двигатель карбюратор схема зажигания

Конструкция этой модели силового агрегата включает в себя такие элементы и механизмы, как:

  • система охлаждения;
  • топливная система;
  • вал распределительного типа;
  • крышка клапанов;
  • выпускной и впускной вал, через которые проходят газы;
  • выхлопное отверстие;
  • головка цилиндрических элементов;
  • маслосборник;
  • поршневая часть и электрооборудование;
  • генераторная установка и ремень генератора.

Среди особенностей конструкции можно выделить наличие гидравлических натяжителей у приводных валов, распределительные устройства, оборудованные гидравлическими толкателями, электрический стартер, который помогает завести мотор даже при низких температурах.

Технические характеристики двигателя:

Средний расход бензина15 л на 100 км
Количество тактов4
Диаметр цилиндрических элементов90 мм
Степень сжатия9,3
Мощность мотора110 л. с.
Международная экологическая нормаЕвро-3
Количество клапанов16
Рабочий объем2,3 л

Система охлаждения

Система охлаждения необходима для понижения температуры смазочной жидкости, для охлаждения воздушного потока, который циркулирует в турбонаддуве.

На этом силовом агрегате установлена система жидкостного типа, которая отводит от мотора тепло при помощи потока жидкости, проходящей по всем деталям и механизмам.

Схема системы охлаждения двигателя включает в себя:

  • отводящий шланг радиаторной части;
  • защитный кожух вентилятора;
  • подводящий шланг;
  • корпус термостата;
  • штуцер выпускного клапана;
  • расширительный бак;
  • радиатор охлаждения двигателя и пароотводящий шланг.

Топливная система

Конструкция топливной системы включает в себя следующие элементы:

  • дроссельный узел;
  • клапан гравитационного типа;
  • обратный клапан;
  • адсорбер;
  • диагностический штуцер;
  • топливную рампу;
  • механизм, регулирующий уровень давления топливной жидкости;
  • сливной провод;
  • предохранительный клапан;
  • заливную трубу;
  • насосный элемент;
  • фильтрующий механизм.

Из топливного бака бензин переходит в подающую магистраль, которая ведет к фильтрующему механизму. После этого топливо попадает на корпус регулятора давления, а затем на топливную рампу. Бензин растекается по всем форсункам, где начинается непосредственный впрыск топливной жидкости в проходящий воздушный поток.

Где номер двигателя

Номер расположен на блоке силового агрегата, ниже водяного насосного элемента на специальном выступе.

Замена двигателя ЗМЗ 402 на ЗМЗ 406

Произвести замену 402-ого мотора на 406-ой в общем-то несложно, и это вполне можно сделать самостоятельно. Но прежде, чем приступить к работе, необходимо приобрести все необходимое для замены. С наименьшими переделками устанавливается карбюраторный 406-ой ДВС. Что необходимо иметь, чтобы переставить мотор:

  • Сам двигатель в сборе с навесным оборудованием – стартером, генератором, механическим бензонасосом, карбюратором, впускным и выпускным коллектором, с 2-мя катушками зажигания;
  • Приемную трубу глушителя, она не подходит от ЗМЗ 402;
  • Электронный блок управления системой зажигания;
  • Пучок электропроводки для подсоединения ЭБУ и датчиков на двигателе;
  • Рабочий цилиндр сцепления, другую трубку сцепления со шлангом.

Сам двигатель по креплениям подходит один в один, коробка тоже встает по местам без переделки.


Готовый к установке на Газель мотор ЗМЗ 406

Придется протянуть новую трубку сцепления – рабочий цилиндр у ЗМЗ 406 находится в другой стороне. В электрике в целом несложно разобраться, только нужно иметь принципиальную схему электропроводки перед глазами.
Для ЗМЗ 4063 специально продается передний пучок проводов – к датчикам разъемы подсоединить не составляет труда, все штекеры разные, и находятся на разных расстояниях.
Электронный блок управления двигателем крепится в тюнингованном салоне Газели. Скорее всего, придется помудрить с патрубками радиатора, но здесь каких-либо серьезных доработок не потребуется.

При желании можно поставить инжекторный мотор ЗМЗ 4062 от «Волги» или ЗМЗ 405 – эти двигатели между собой в основном отличаются рабочим объемом. Поршни всех 406-ых моторов имеют стандартный диаметр 92 мм, у 405-ого ДВС он равен 95,5 мм. Кстати, существует и модель ЗМЗ 409, у него такой же диаметр поршня, что и у 405-ого.

Замена проводки

Совет: замена работоспособных контрольных приборов на панели из-за новых разъемов неоправданная.

Поэтому, при интеграции новой проводки лишь изменяется схема подключения в соединительных клеммах, а для совмещения следует пользоваться схемой электропроводки нового силового агрегата.

Читать еще:  Чем опасна расточка двигателя

Менять всю электропроводку Газели при замене двигателя с 402 на 406 конечно не нецелесообразно.

Дело в том, что на более новых версиях Газелей изменялась и схема подключения тех или иных устройств:

  1. проводка Газель 406 интегрируется в штатную электрическую систему в подкапотном пространстве;
  2. соединяются с помощью клемм электронные компоненты и контрольные приборы;
  3. проверяется с помощью тестеров вольтаж и правильность подключения.

После сборки проводки в единое целое, осуществляется проверка ее работоспособности. В дальнейшем производится настройка работы силового агрегата.

Выводы: Замена силового агрегата неизбежно затрагивает изменение и штатной электропроводки автомобиля. Вот почему важно при осуществлении подобной операции иметь под рукой наглядное пособие, а заводская схема электропроводки Газели позволит избежать ошибок.

Что делать, если цена топлива, а с нею и ваши расходы на него перестают вписываться в бюджет грузоперевозок? Конечно же, переходить на газ, если у вас не карбюратор под капотом, посоветуют многие, и отчасти будут правы. Ведь хорошо знакомая многим Газель с 406-м двигателем потребует помимо самого ГБО еще и массы доработок, что недешево. Но выход есть и о нем пойдет речь в данной публикации. Перейти на газ? Можно, хотя и сложно

Что нужно для переделки

Если модернизировать – то по полной, включая и инжектор, а для этого следует присмотреться к газо-баллонному оборудованию Digitronic. Данное ГБО хвалят многие, и оно может быть установлено на Газель.

  • Особенности настройки и ремонта карбюраторов для Газелей с двигателем ЗМЗ-406

Но есть один существенный нюанс — для оснащения машины Диджитроником нужен инжекторный двигатель, «заточенный» под нормы токсичности Евро-2. Да и потом, переделки под инжектор на этом не закончатся, ведь понадобятся следующее узлы и детали:

  • Инжекторная проводка на Газель — 406 двигатель ее не имеет, не говоря уже про блок управления;
  • Система впуска, включая сам коллектор с рампой форсунок, датчик положения дроссельной заслонки, дроссельным патрубок, регулятор холостого хода и регулятор дополнительного воздуха, соединительные трубки и патрубки;

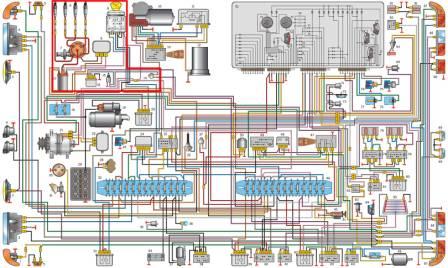

На фото – схема электрооборудования бензиновой версии ЗМЗ 406

Обратите внимание! Проводка Газель 406 доступна и на разборках. Но гарантировать ее работоспособность и безотказность нельзя.

  • Инжекторные распредвалы. Данный пункт спорный, поскольку на автомобиле вполне можно оставить и карбюраторные. Основное отличие между ними – высота подъема, что сказывается на мощности;
  • Электробензонасос вместе с фильтром тонкой очистки топлива;
  • Датчик массового расхода воздуха с соединительными патрубками;
  • Корпус воздушного фильтра вместе с кронштейном;
  • Электрический вентилятор (но не обязательно).

Возможна бесплатная доставка до Москвы раз в неделю. Подробности уточняйте у менеджера.

Отправим до транспортной компании — бесплатно.

Точную стоимость уточняйте у менеджера.

ДОСТАВКА ЗАПЧАСТЕЙ ПО ВСЕЙ РФ И СНГ

Подберем для вас лучший способ, учтем сроки и стоимость.

Бесплатно довезем запчасть со склада до транспортной компании.

Абсолютно бесплатно доставим запчасть до адресата в черте Москвы со склада.

Абсолютно бесплатно доставим запчасть до адресата в черте Нижнего Новгорода со склада.

Рассчет сроков и стоимости

Примерный расчет в ваш город представлен в левом столбце. Точный расчет производится при заказе товара.

Транспортные компании

Особенности в зависимости от способа оплаты

При определении транспортной организации необходимо учитывать и предпочитаемый вами метод оплаты.

В том случае, если вы непосредственно в процессе оформления полностью оплачиваете покупку, мы готовы передать ее в любую организацию. Если же вы решили воспользоваться схемой частичной предоплаты, то допускается отправка исключительно «Деловыми линиями», «КИТ», «Энергия», только с этими фирмами у нас заключены соответствующие соглашения.

Читать еще:  Датчик температуры двигателя для лачетти
ФИЗИЧЕСКИМ ЛИЦАМ
Способы оплаты:
  1. Безналичный расчет банковской картой

При оплате товара вам необходимо перевести средства с личного счета на реквизиты нашей организации.

Безналичный расчет по реквизитам

В ситуации, когда личный счет у вас отсутствует, мы выставим вам счет, а оплатить его вы сможете в любой банковской организации, обратившись за помощью кассира-операциониста.

Схемы оплаты:
  1. Полная оплата товара при заказе

В такой ситуации мы предоставляем вам возможность самостоятельно выбрать транспортную организацию, чтобы воспользоваться наиболее выгодными тарифными планами. До офиса транспортной компании мы доставим покупку самостоятельно, данная услуга не требует дополнительной оплаты.

Частичная предоплата при заказе и полная при получении товара

Схема подразумевает, что в процессе оформления вы оплачиваете только определенный процент от стоимости, а остальную сумму вносите уже после того, как посылка окажется в представительстве транспортной организации в вашем населенном пункте. Важный момент – в данном случае доставка возможна только посредством ТК «Деловые линии», «КИТ», «Энергия», с которыми у нас заключен соответствующий договор.

ЮРИДИЧЕСКИМ ЛИЦАМ
Способы оплаты:
  1. Безналичная оплата по счету

Вам следует отправить реквизиты своего предприятия на наш электронный адрес, наш специалист выставит к оплате счет и составит договор.

Окончательная оплата происходит после того, как договор заверен подписями обеих сторон.

Средства оплаты переводятся по предоставленным реквизитам.

Если вам требуется отсрочка, то мы всегда готовы обсудить ее условия в индивидуальном порядке.

РАСШИРЕННАЯ ГАРАНТИЯ

На все запчасти (кроме электронных)

На все электронные детали

Пост- и негарантийный ремонт

Обнаружение брака: алгоритм оформления замены

Гарантийное обслуживание подразумевает, что наша компания обязуется заменить деталь, если она имеет заводской брак. Замена производится по следующей схеме:

  • Вы отправляете дефектную деталь обратно в наш магазин.
  • Наши специалисты проводят дефектовку. Длительность данного процесса зависит от сложности и текущей занятости, но мы гарантируем, что он не займет более 10 дней.
  • В том случае, если дефектовка позволила установить, что повреждение действительно произошло из-за заводского брака, вам будет отправлена замена.
  • В ситуации, когда дефектовка показывает, что деталь не является бракованной, а ее повреждение произошло из-за несоблюдения эксплуатационных инструкций и других нарушений, допущенных непосредственно вами, бесплатной замены не производится. Мы готовы предложить вам восстановление, но ремонтные работы оплачиваются в отдельном порядке. Если же вы решили отказаться от восстановления, то мы отправим товар назад.
Восстановительные работы

Если в процессе эксплуатации вы обнаружили, что деталь функционирует некорректно, то мы предлагаем провести ее восстановление силами наших специалистов. Чтобы сделать это, отправьте изделие нам. Когда мы получим посылку, будет проведена ее дефектовка, максимальный срок обследования в данном случае составляет 10 суток. Дефектовка позволяет не просто установить точный характер повреждения, но и определить алгоритм действий, позволяющих выполнить эффективный ремонт с минимальными расходами средств и времени.

Ремонт начинается только с вашего согласия, предварительно мы оповещаем вас о примерных сроках и расходах. Если вы отказываетесь от восстановления, то деталь мы отправим вам назад, вам придется компенсировать все издержки, связанные с оплатой услуг транспортных организаций.

СХЕМА ЗАКАЗА

Для заказа укажите ваш контактный номер телефона в любой форме обратной связи на сайте, либо напишите в чате нашему менеджеру

Вам перезвонит наш специалист и перед заказом проконсультирует по товару (в случае необходимости), подберет нужную запчасть, ответит на все интересующие вас вопросы

Специалист по телефону подберет оптимальный для вас способ доставки по срокам и стоимости, а так же предпочтительную транспортную компанию

Укажите специалисту по телефону необходимый вам способ оплаты товара — подтвердите заказ

Параметры затяжки ГБЦ

Для затяжки ГБЦ важно знать три основных параметра

  1. Порядок затяжки болтов. То есть очередность их затягивания. Благодаря этому происходит выравнивание прокладки ГБЦ по всей плоскости головки
  2. Момент затяжки. Это усилие, с которым болт должен затянут. Этот параметр позволяет не только предотвратить обрыв болтов. Момент затяжки позволяет распределить одинаковое усилие между всеми болтами.
  3. Этапы затяжки. Помогают плавно распределить усилие затяжки на прокладку ГБЦ.
Читать еще:  Что значит оборот двигателя

Порядок затяжки болтов ГБЦ ЗМЗ 406

Порядок затяжки болтов представлен в виде схемы где пронумерована очерёдность. С которой производится затяжка болтов.

Схема затяжки болтов ГБЦ ЗМЗ 406

Момент затяжки ГБЦ змз 406

  • Первый этап заключается в том чтобы завернуть болты до соприкосновения их шляпок с поверхность ГБЦ. При том что не требуется прилагать усилие. Этот этап важный. Тем что он позволяет убедиться в правильности установки ГБЦ. Головка при установке может встать неровно на направляющих штифтах. И при затяжке уже с усилием. Может повредится как сама головка так и прокладка ГБЦ. Поэтому необходимо несильно прижать головку и убедиться что она прижалась равномерно
  • Когда головка села на свое место. При помощи динамометрического ключа производится затяжка ГБЦ. Приблизительно с половиной от максимального усилия.

Для ЗМЗ 406 предусмотрена предварительная затяжка с усилием 40-60 Н.м

Эта затяжка должна производиться согласно схемы представленной выше.

  • Третий этап предусматривает окончательную затяжку с усилием 145 Н*м

Затяжка также производится по схеме согласно порядка затяжки болтов.

После того как проведена окончательная затяжка ГБЦ ЗМЗ 406 необходимо дать головке отстояться. Чтобы прокладка села на свое место. И по истечении 30 мин. Осуществить контрольную проверку усилия затяжки. С максимальным усилием 145 Н*м

При установке прокладки головки блока необходимо нанести герметик. На ту часть прокладки которая прижимается к крышке механизма ГРМ. Это позволит избежать вероятность подтекания масла в этом месте. Завод изготовитель рекомендует использовать герметик марки Эластосил 137-83.

Электрические схемы ГАЗ-3110 «Волга»

№ предохранителяТок в АЗащищаемые цепи автомобиля
125Электровентилятор климатической установки
215Дальний свет правой фары
315Дальний свет левой фары, сигнализатор дальнего света фар
410Ближний свет правой фары, электрокорректор фар
510Ближний свет левой фары
610Реле электровентилятора (ЗМЗ-406), реле обогрева сидений, реле сигнализатора стояночного тормоза, жиклеры стеклоомывателя
720Резервный
820Прикуриватель, реле звуковых сигналов, звуковые сигналы
915Задний противотуманный свет
1010Радиооборудование (магнитола, цепи электроантенны)
115Блок системы управления двигателем (ЗМЗ-406)
1215Подкапотная лампа, плафон вещевого ящика, плафон салона
1310Стеклоочиститель
125Передние противотуманные фары, задний противотуманный свет
215Электровентилятор отопителя, реле обогрева заднего стекла, обогрев заднего стекла
315Свет заднего хода, приборы, датчик спидометра
410Сигналы торможения, розетка переносной лампы, дополни- тельный сигнал торможения
510Аварийная сигнализация
610Левые габаритные огни, реле противотуманных фар, сигнализатор габаритных огней
720Обогрев заднего стекла, плафоны
820Электроприводы наружных зеркал и блокировки дверей
915Электробензонасос (ЗМЗ-406)
1010Блок системы управления двигателем (ЗМЗ-406) или блок ЭПХХ (ЗМЗ-402)
115Указатели поворота, повторители, прерыватель и сигнализаторы указателей поворота
1215Обогрев сидений
1310Правые габаритные огни, освещение багажника, номерного знака, приборов, прикуривателя

Цветовая маркировка плоских ножевидных предохранителей:

5А — оранжевый10А — красный15А — голубой20А — желтый25А — белый

Под капотом, на левом брызговике стоит блок из двух предохранителей на 30А и 60А.

30А — защита цепь электровентилятора охлаждения, 60А — все остальные цепи, кроме стартера. Но контакты реле стартера защищены. См. схему.
