Электрические схемы Киа Церато 2 (KIA Cerato II)

Выключите фары и задние фонари. Откройте крышку панели со стороны водителя и извлеките предохранитель с памятью. Примечание Если предохранитель извлечен из панели плавких предохранителей, не будут работать звуковая сигнализация, аудиосистема, часы, лампы, установленные в салоне, и.

После установки предохранителя на место некоторые приборы необходимо будет повторно настроить. Даже после извлечения схема предохранителей киа церато 2010 с памятью аккумуляторная батарея может продолжать разряжаться из-за работающих фар или других электрических устройств.

Действия в чрезвычайных Kia Cerato c 2010 г. Предохранители Kia Cerato c 2010 г.

Снимите крышку блока предохранителей. Для этого нажмите на фиксатор и потяните крышку вверх. Для извлечения или установки плавкого предохранителя на панели в отсеке двигателя используйте предназначенный для этого съемник. В противном случае может произойти выход из строя электрической системы из-за попадания в панель воды.

Замена выполняется в следующем порядке: Отсоедините кабель от отрицательной клеммы аккумуляторной батареи. Открутите гайки, показанные на рисунке выше. Установка выполняется в порядке, обратном разборке. Примечание Если главный плавкий предохранитель перегорел, обратитесь к авторизованному дилеру компании К!

При замене предохранителя, убедитесь, что новый предохранитель имеет такую же номинальную нагрузку, как и перегоревший. Если предохранитель перегорает достаточно часто, это свидетельствует о неисправности электрооборудования автомобиля, в этом случае обратитесь на станцию технического обслуживания для диагностики. Предохранители бывают трех типов: Замена предохранителя, установленного на внутренней панели 1.

Откройте крышку панели предохранителей. Извлеките подозреваемый предохранитель, потянув его в направлении под прямым углом к панели. Для извлечения плавких предохранителей из панели в отсеке двигателя используйте приспособление, входящее в комплект поставки автомобиля. Проверьте извлеченный предохранитель.

Электрические схемы Киа Церато (II поколение)

Замените, если он перегорел. Вставьте новый плавкий предохранитель с тем же номинальным током и убедитесь, что он надежно закреплен в зажимах. ПримечаниеВ случае неплотного контакта рекомендуем обратиться к авторизованному дилеру Kia.

При отсутствии запасных предохранителей используйте предохранители с тем же номинальным током, установленные в цепях устройств, которые не являются обязательными для работы автомобиля, таких как прикуриватель.

Если фары или другие электрические элементы не работают, а плавкие предохранители на панели в салоне автомобиля исправны, проверьте панель плавких предохранителей в отсеке двигателя.

Если плавкий предохранитель перегорел, его следует заменить. В случае перемещения переключателя схема предохранителей киа церато 2010 положение OFF ВЫКЛ возможен сброс настроек некоторых компонентов, таких как аудиосистема и цифровые часы, а также неправильное функционирование передатчика или электронного ключа.

Не перемещайте транспортировочный предохранитель несколько. Возможен износ переключателя.

Замена предохранителя, установленного на панели в отсеке двигателя 2. Нажмите на крышку панели плавких предохранителей и снимите.

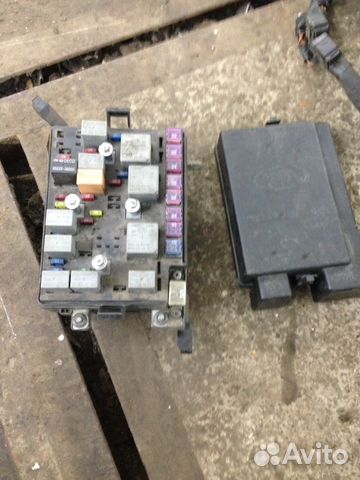

Основной блок

Находится в левой части подкапотного пространства.

В 1	60А Интеллектуальная распределительная коробка (ARISU-LT IPS 1(4СН), ARISU-LT IPS 2(4СН)), Предохранитель — левый электро стекло подъемник 25А, правый электро стекло подъемник 25А, багажник 10А, модуль 6 7,5 А, модуль 7 10А)
С/FAN	60А Реле вентилятора охлаждения, низ., реле вентилятора охлаждения
В 2	60А Интеллектуальная распределительная коробка (ARISU-LT IPS 4(4СН), ARISU-LT IPS 3(4СН), IPS 5(2СН)), Предохранитель — сиденье с электроприводом (водителя), выключатель тормоза, PDM1, обогреватель заднего сиденья
GSLРТС	60А Реле бензина с ПТК
ABS3	10А АБС: Блок управления АБС ESC: Блок управления ESC, датчик рысканья
A/CON SW	10А ЭБУ кондиционера, электродвигатель вентилятора, резистор кондиционера
В 3	50А Интеллектуальная распределительная коробка (устройство автоматической отсечки тока утечки, предохранители — PDM2, дверной замок, люк)
BACK-UP	10А АКПП: Электро хромное зеркало, аудиовизуальное головное устройство с навигацией, задний комбинированный фонарь (внутр.), камера заднего вида МКПП: Выключатель фонаря заднего хода
LAMP
STOP LP	15А Стоп сигналы
FUEL PUMP	15А Реле топливного насоса
INJECTOR	10А Форсунка № 1/№ 2/№ 3/№ 4, реле топливного насоса, реле компрессора кондиционера
ECU 2	10А ЭБУД
IGN COIL 1	20А Катушка зажигания, конденсатор
ECU 1	20А ЭБУД
SENSOR 2	10А Датчик кислорода (верхний/ нижний), электромагнитный клапан системы впуска с изменяемой геометрией, регулятор давления масла № 1/№ 2, электромагнитный клапан управления продувкой, Реле вентилятора охлаждения
SENSOR 1	10А Датчик положения распределительного вала № 1/№ 2
A/CON COMP	10А Реле компрессора кондиционера

Читать еще: Винтовой дровокол обороты двигателя

Трансмиссия

Двигатели сочетались либо с 5-ступенчатой механикой, либо с 4-скоростным автоматом. Причем дизели могли объединяться только с механической коробкой передач.

Проблемы с автоматом редки и встречаются после 200-250 тыс. км. К счастью, ремонт не сложен и сравнительно не дорог — до 40-50 тыс. рублей. Чтобы продлить жизнь АКПП, следует не забывать обновлять масло в коробке каждые 60 000 км.

Механика начинает беспокоить немного раньше. После 100 000 км — скончавшимся выжимным подшипником (от 1 000 рублей), а после 100-150 тыс. км — потекшим главным цилиндром сцепления (2 800 рублей). Спустя 150-200 тыс. км настает черед сцепления (от 5 000 рублей за комплект). Стоит отметить, что в машинах с дизельными двигателями ресурс данных компонентов меньше, примерно, на треть. Сама МКПП ходит долго.

После 100-150 тыс. км может зашуметь наружный ШРУС (от 2 000 рублей). Чаще причина в прохудившемся пыльнике. Сальники приводов служат 200-300 тыс. км.

Реле в салоне Киа Церато 3

Реле в салоне автомобиля расположены также как и у Киа Церато 2 внутри панели управления.

Описание

управления складывания зеркал
подсветки (иллюминации)
стекло очистителя
обогревателя стекла
без ключевого доступа
электро стекло подъемников
сигнализации
TFT LCD 4.2»
и другие элементы управления

Тормоза, подвеска и рулевое управление Киа Церато бу

К тормозной системе вопросов нет, а оригинальные компоненты на Киа Церато 1 поколения стоят недорого. Иногда выходит из строя блок ABS из-за неудачного его расположения. Блок постепенно корродирует изнутри, может неправильно распределять тормозные усилия.

Зато тормозной узел на разборке дешевый. Тщательно нужно следить за состоянием тормозной магистрали и шлангов, иначе трубки могут сгнить, а шланги разбухают.

Суппорта нужно перебирать спустя 10 лет, но ежегодно приходится обслуживать направляющие пальцы, иначе нижний заклинит, что влечет за собой неравномерность износа колодок и дисков.

Читать еще: Двигатель 2987 это сколько

Подвеска Kia Cerato 1 поколения – пример того, как нужно делать дешевую и крепкую ходовую часть. Она отлично справляется с тяготами российских дорог, что позволяет эксплуатировать ее 100 000 без серьезного ремонта.

Если установить опорные подшипники передних стоек хорошего качества, а также амортизаторы от Tucson – пробить подвеску Киа Церато бу больше не удастся. Зато выход из строя хоть одного сайлентблока уже сопровождается постукиванием.

В качестве рулевого механизма предусмотрена рейка с гидроусилителем. До 200 000 км требуется только замена масла в ГУР, после нужно перебрать рейку, с заменой втулки и сальников, после дальше эксплуатировать узел без проблем.

Не включается приборка

Достаточно редко, но пользователи сталкиваются с проблемой отказа или неполадок панели автомобиля. Усугубляется поломка тем, что через приборку проходит несколько управляющих контактов. Машина не заведется.
При возникновении подобной проблемы следует выполнить ряд действий.

Проверить исправность цепи питания приборной панели. Первым диагностируется соответствующий предохранитель, далее нужно изучить на предмет повреждений релейный выключатель и проводку прибора. Если все в порядке, следует двигаться дальше.
Скинуть клеммы с аккумуляторной батареи и подождать – 15-20 секунд для сброса программных ошибок. После перезапуска электронных систем, приборка должна заработать. Также после обновления системы, потребуется обратиться к мастеру. Стертые ошибки могут появиться снова.
Дальше проверяется поступление сигнала на саму приборку. Изначально следует изучить проводку на предмет окислений, расшатывания контактов, и коротких замыканий. Если, после очистки ничего не работает – нужно подключить к машине диагностический сканер. При умелом обращении, прибор покажет, где конкретно находится проблема и как ее устранить.

Где находиться OBD II в Черато?
