Среди технических автомобильных аббревиатур, ГБЦ занимает лидирующее место. Так что же это такое?

1. Что такое ГБЦ в авто простыми словами
2. Двигатель и какое место в нем занимает головка блока цилиндров
3. Описание ГБЦ и существующие модификации
4. Головка блока цилиндров: самое важное об устройстве, эксплуатации и неисправностях
5. Назначение головки блока цилиндров
6. ГБЦ, что это такое в машине?
7. Где находится ГБЦ
8. Особенности конструкции
9. Устройство головки блока цилиднров и её особенности
10. Видео: устройство головки блока цилидров
11. Видео о ГБЦ
12. Особенности прокладок
13. Функции ГБЦ в автомобиле
14. Техобслуживание и диагностика ГБЦ
15. Процессы, происходящие в блоке цилиндров
16. Правильная эксплуатация
17. Что такое ГБЦ в автомобиле

Доброго времени суток!Подскажите пожалуйста(всю голову уже сломал и перелопатил все,что можно),стал я «счастливым» обладателем Вареньки,но брал проблемную-гнало антифриз в расширительный бачок.Отдал в ремонт-прогорела прокладка,ну и решил опрессовку сделать.Микротрещин нет,но немного уведенная была и шлифанули мне ее на 0,3 мм.Вот и вопрос,какой все таки шаг,у ремонтных прокладок гбц и не запороли ли мне голову? Заранее благодарен!

Шаг прокладки — 0,025, максимальная -1,025, минимальная — 0,9, т.е. весь диапозон 5 возможных прокладок укладывается в 0,125 мм. Возможно есть ремонтные варианты, но это вопрос к мотористам. Дальше все определяется по выступу поршня над БЦ.

Шлифанули, точно до-хрена, возможно необходима замена ГБЦ.

Блок не точили,выступ поршня над блоком не изменился,голову точили,соответственно для соблюдения расстояния клапан- поршень должны были поставить более толстую/ремонтную прокладку. надо посчитать количество прорезей/пазов прокладки видно их плохо,но при желании разглядеть можно.для наглядности где эти прорези/пазы смотреть 2я фотка https://baza.drom.ru/krasnoyarsk/sel. -53000903.html. либо в мурзилке стр 114-115.

Последний раз редактировалось NAVARA33RUS; 31.01.2018 в 14:15 .

У него сняли не 0,03, а 0,3, самая жирная прокладка в продаже 1,025 с пятью метками (пазами) три справа, две с торца, учитывая что стандартно ставится с тремя (0,975) или четырмя (1,0) , то что ему ставить то. Получается около 1,30, я таких в продаже не видел.

по ссылке на фото шесть пазов. придется разобрать и поставить две прокладки

Последний раз редактировалось NAVARA33RUS; 31.01.2018 в 21:10 .

Это называется жопа, две прокладки нормально не затянуть, поплывут все моменты затяжек. По мурзилке уже не получится.

Прокладка уже прогорала, голову повело, сточили 0,3. Нуу х.з., я бы не стал заморачиваться с толстой прокладкой, ну сколько она протянет . Если для себя, то я бы заменил ГБЦ.

НЕ с толстой, а двойной. Как вариант, поставить максимально допустимую, собрать и ездить некоторое время и копить на новую голову, не забывая про слабое место.

Поставили самую толстую(1,025) . работает,как часы. С Ростова тут человек тоже описывал ремонт своего двигателя,и ему тоже шлифанули 0,3 и два года ездит норм(я с ним созванивался). И блок не трогали-шлифовали только башку.А толщина прокладки,как я понял,зависит только от выступания поршней над ГБЦ

Конструкция головки блока цилиндров и ее основные детали

Головка блока цилиндров закрывает цилиндры сверху. Она крепится к блоку мощными болтами или шпильками. Поскольку площадь у посадочной плоскости головки довольно велика, то, чтобы избежать деформации при креплении к блоку, каждое резьбовое соединение затягивается в определенной последовательности и с определенным моментом усилия. Последовательность и момент затяжки болтов или гаек определяется для каждого двигателя индивидуально, поскольку конструктивные решения ГБЦ может иметь разные.

Видеоролик о головке блока цилиндров

Раньше головки отливались исключительно из чугуна, теперь же на смену ему пришли легкие алюминиевые сплавы. В полной мере отказаться от чугунных головок получается не всегда. Это связано с тем, что головки двигателей, работающих в тяжелых температурных режимах, могут подвергаться термоусадке и деформации, а чугун способен противостоять этому лучше. Тем не менее, с приходом новых материалов и развитием металлургии, чугун потихоньку отходит на покой.

В рядных двигателях головка имеет общий корпус для всех цилиндров, а в моторах с V-образным расположением цилиндров для каждого ряда предусмотрена своя головка. Для максимального уплотнения в месте прилегания ГБЦ к блоку цилиндров используется прокладка непростой конструкции. Она выполнена из армированного асбеста, способного выдерживать высокие температуры и высокое давление, обеспечивая при этом герметичность каналов системы охлаждения, маслопровода, и в первую очередь, герметичность камеры сгорания.

Сегодня большинство ГБЦ делается из легких алюминиевых сплавов

Таким образом, можно выделить основные механизмы и детали головки блока цилиндров:

• Картер, или корпус головки блока, в котором размещены все механизмы, каналы системы охлаждения, маслопровод и камера сгорания.
• Отверстия с резьбой или посадочной плоскостью для монтажа свечей зажигания или форсунок.
• Прокладка головки блока.
• Камера сгорания, в которой происходит воспламенение рабочей смеси.
• Газораспределительный механизм.
• Привод газораспределительного механизма.
• Посадочные плоскости и резьбовые крепления для впускного и выпускного коллектора.

К несъемным деталям головки блока относят седла клапанов, которые необходимы для обеспечения герметичности газораспределительного механизма (ГРМ) и направляющие втулки клапанов. Эти детали впрессовываются в картер головки блока «на горячую», и подлежат замене только при использовании специального инструмента и термического оборудования. В гаражных условиях не рекомендуется проводить замену седел клапанов и направляющих втулок, поскольку вследствие неравномерного прогрева головки она может изменить свою геометрию, нарушится плоскость прилегания к блоку цилиндров, и ГБЦ придет в негодность или же будут необходимы серьезные восстановительные работы.

Неисправности головки блока цилиндров:

• прорыв газов, причины: искривление газового стыка, коррозия, повреждение крепежа;
• трещина, выпадение седла;
• износ посадки под распределительный вал или толкатели;
• износ направляющих клапанов;
• облом крепежа, срыв резьбы под свечу или болты, трещины.

К неисправностям головки блока также относятся поломки или износ таких деталей головки блока как: клапанов, пружин, рокеров, компенсаторов.

Срывы резьбы под свечу устраняют установкой ввёртыша, сорванный крепёж заменяют ремонтными шпильками.

К дефектам головки блока цилиндров можно отнести трещины. Трещина головки блока, как правило, приводят к прорыву газов в рубашку охлаждения и отказу работы двигателя (в этом случае ремонт головки блока не целесообразен). Чаще всего трещина блока цилиндров является показанием к замене детали. Трещины вне газового стыка могут быть заварены.

Если появились лишние стуки и снизилось давление масла, это может быть следствием износа постелей под распредвал. В таком случае постели восстанавливают бронзовыми втулками.

Повреждения от коррозии и детонации также могут сделать ремонт невозможным.

Выпавшее седло, необходимо заменить.

Если вы столкнулись с износом головки блока следует правильно провести дефектацию головки, для того, чтобы определить ремонтировать или купить головку блока цилиндров.

Ремонт трещин головки блока цилиндров

Существуют разные способы ремонта ГБЦ и каждый из них имеет свои плюсы и минусы.

Наиболее качественным и эффективным считается сварка трещин. Для ремонта используется специальный материал, который по своему составу близок к составу ГБЦ, способен выдерживать высокую температуру и обладает стойкостью к расширению во время нагрева и охлаждения. Сварка трещины в головке блока производится после тщательной подготовки места повреждения. Оно зачищается и углубляется для того, чтобы шов имел больший контакт сцепления с телом блока. Канавку расширяют до 6-8 мм в глубину и в ширину. После этого ГБЦ нагревают 200-250 °C, это необходимо для того, чтобы снизить напряжения в металле, а также избежать растрескивания шва при остывании и повторном нагреве. Сварка производится либо с использованием газовой горелки, либо при помощи аргонно-дуговой сварки. По завершению работ шов следует зачистить, а также произвести фрезеровку и полировку. После место ремонта снова подвергается проверке и по его результатам головка либо устанавливается на место, либо подвергается повторному ремонту.

Преимущество такого ремонта в его надежности, шов получается очень прочным, а новые трещины больше не возникают. Недостаток данного способа ремонта в том, что сварка есть не у всех, к тому же такой ремонт будет стоить намного дороже по сравнению с альтернативными.

Менее эффективные способы ремонта трещин — холодная сварка и установка штифтов

Первый вариант предусматривает обработку места повреждения, углубления трещины для лучшего контакта после чего на трещину наносится слой холодной сварки. После остывания место обрабатывается напильником, болгаркой или специальными насадками на дрель.

Установка штифтов. Принцип ремонта данным способом заключается в рассверливании места трещины и установки по всей ее длине медных штифтов. Каждый последующий штифт должен идти внахлест предыдущего таким образом, чтобы перекрыть стык полностью. После кончики подрезаются, но не до конца, торчащие остатки медных штифтов расклепываются молотком, образуя сплошной шов. При необходимости улучшить эффект можно при помощи эпоксидки или холодной сварки.

Плюсы такого ремонта в бюджетности и простоте выполнения. Заклеить трещину в ГБЦ холодной сваркой может каждый, для этого не нужно иметь какого-то спец. оборудования или навыков. Недостатки двух последних способов в том, что шов получается не таким прочным, как в случае со сваркой.

Обязательно посмотрите видео о том, как найти и устранить трещину в головке блока

Текст: savemotor.ru

Течь масла из-под прокладки ГБЦ

Главная причина кроется в повреждении головки или прокладки ГБЦ. При нарушении герметичности смазочное вещество попадает в охлаждающую жидкость и течет из-под ГБЦ. Такая течь почти наверняка свидетельствует о нарушении целостности прокладки. Уменьшение количества циркулирующего масла в скором времени отразится на работе двигателя. Если долго не обращать на это внимание, возможно заклинивание мотора. В таком случае его придется капиталить.

Что же делать, если течет смазка из-под ГБЦ? Первым делом нужно точно определить место повреждения. После этого можно приступать к ремонту. Просто вытереть потеки смазки недостаточно. Если масло течет из-под крышки клапанов, скорее всего в замене нуждается прокладка. Течь масла из-под свечей зажигания указывает на повреждение корпуса ГБЦ. В норме смазочное вещество не попадает в цилиндры.

Большое количество владельцев автомобилей не озадачиваются подтеканием смазки. Они просто доливают ее по мере необходимости. Это в корне неправильно. Мотор с поврежденной прокладкой ГБЦ может перестать работать в любой момент. Даже после замены, нелишним будет некоторое время понаблюдать за уровнем масла.

О силах, действующих на ГБЦ во время работы мотора
При работе мотора автомобиля, головка подвергается воздействию высокого давления (за счет такта сжатия в камере сгорания давление может достигать до 15 атмосфер), высокой температуры сгорания смеси (около 550-600 ºС), вибрации со стороны кривошипно-шатунного механизма.
Между блоком цилиндров и головкой устанавливается прокладка, которая имеет определенную толщину – при затягивании болтов крепления головки, эта толщина уменьшается (дает усадку) и ГБЦ плотно прилегает к корпусу двигателя. Но во время затяжки, головка имеет свойство деформироваться на тысячные доли миллиметра, поэтому болты всегда заворачивают в определенном порядке.
Силы, действующие на ГБЦ во время затягивания болтов
В процессе затягивания болтов в местах их крепления давление на поверхность значительно повышается, что в свою очередь приводит к V- образной деформации «подошвы». При не соблюдении порядка затягивания, а также с не регламентированным моментом (усилием), монтаж головки может привести к прогоранию прокладки в следствии прорыва газов, что поведет за собой более серьезные последствия.
Когда необходимо производить затяжку ГБЦ?
На современных автомобилях уже не требуется повторная протяжка болтов крепления головки цилиндров – данные работы ранее осуществлялись на старых автомобилях семейства ВАЗ, УАЗ, МОСКВИЧ – эта операция являлась основной при прохождении машины ТО-1.
При замене прокладки нужно иметь нужное оборудование, благоприятные погодные условия (или учитывать существующие), прямые руки и светлую голову. Нужно учитывать, что температура окружающей среды довольно сильно может повлиять на процесс установки ГБЦ.
Применяемый инструментарий
Из оборудования необходим динамометрический ключ с калибровкой усилия под конкретный автомобиль (на разных машинах момент затяжки креплений может существенно отличаться), торцевая головка нужного размера, которая подходит к конкретному виду крепежа.
Итак, динамометрические ключи бывают нескольких видов:
• щелчковый;
• стрелочный;
• цифровой;
• иные приспособления.
Щелчковый ключ
Щелчковый (также предельный или пружинный) ключ применяется для быстрой затяжки резьбовых соединений с заданным крутящим моментом. При достижении нужного усилия, внутри ключа срабатывает пружинный механизм, в следствии чего слышен щелчок, свидетельствующий об необходимости прекращения затяжки текущим моментом (усилием). Погрешность такого ключа не превышает 4% (при условии корректного хранения и использования).

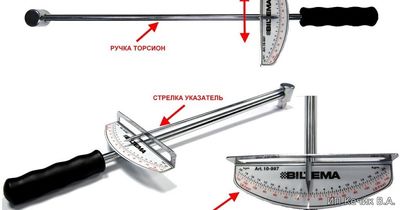

Стрелочный ключ
Стрелочный (торсионный) ключ являет собой рычаг со стрелкой и шкалой усилия (или индикатором часового вида), что делает его самым простым в использовании. При использовании такого ключа стрелка указывает на текущий момент затяжки при проворачивании рычага. Из минусов таких ключей стоит отметить довольно большую погрешность (от 5 до 20%), и со временем сталь утрачивает свою упругость, что делает невозможным его регулировку.

Цифровой ключ
Цифровой ключ (или цифровой адаптер) является самым точным инструментом в своей категории – его погрешность составляет всего 1%. Поэтому такие ключи часто используют при монтаже «ответственных» резьбовых соединений.

Иные приспособления
Самодельными динамометрическими ключами пользуются тогда, когда других приспособлений под рукой не имеется – обычно это самодельные механизмы, состоящие из трещотки и старых пружинных весов или современных цифровых. Но погрешность таких приспособлений намного выше, чем заводские ключи – это обусловлено неправильной калибровкой усилия.
Момент затяжки болтов (усилие)
Момент затяжки болтов для каждого автомобиля разный (в виду конструктивных особенностей). Для конкретного автомобиля есть своя таблица моментов затяжки креплений. В следующем разделе рассмотрим усилия крепежа ГБЦ на примере «вазовской» головки.
Правильный порядок затяжки
Существует определенный порядок затяжки болтов, почти на всех автомобилях он одинаковый – от центра головки к ее краям, крест на крест. Так, например, первыми затягиваются два центральных болта правого и левого рядов, затем два болта, находящиеся слева от центральных, затем два справа от центральных, потом два болта находящиеся слева в обоих рядах и завершают порядок болты находящиеся справа в обоих рядах.

Важно помнить, что крепеж всегда выполняется в три — четыре подхода:
Первый подход – усилие 3-4 кгс.
Второй подход – усилие 7 кгс.
Третий подход – усилие 9 кгс.
Последний подход – усилие 11,5 – 12 кгс.
Ошибки при монтаже головки
Если не использовать динамометрический ключ при монтаже головки блока цилиндров, то можно ошибиться с усилием, что приведет к неравномерному моменту. В таких случаях будет чрезмерное или недостаточное усилие, которое повлечет за собой либо деформацию поверхности головки, либо допуск прорыва газов, масла или охлаждающей жидкости. В обоих случаях это чревато тяжелыми последствиями для двигателя.
При соблюдении правил затягивания крепежных болтов, а также нужного момента, всегда можно рассчитывать на надежную и долговечную работу установленных деталей. Механизм газораспределения в двигателе играет основную роль, поэтому пренебрегать правилами монтажа составляющих элементов не стоит.
Какой из способов затяжки крепежей лучше?
Автомобили, произведённые до 2011 года, требуют регулярной подтяжки болтов головки блока цилиндров. Модели машин, выпущенные после 2010 года, обладают двигателями иной конструкции, из-за чего им не требуется проведение такого типа работ. Несмотря на это, проблема затяжки болтов особенно актуальна для владельцев ВАЗ 2106 и ВАЗ 2107, которые должны проходить ежегодный технический осмотр.
Накопление влаги в местах соприкосновения болтов со временем приводит к необходимости затяжки креплений в блоке цилиндров. При этом основной причиной этого становятся протечки моторного масла: постепенное его протекание из корпуса ДВС приводит к проблемам в работе цилиндров и постепенному выходу их из строя. Смазочная жидкость может протекать по разным причинам, среди которых числятся:
• Деформация металла головки блока цилиндров, что является следствием короткого замыкания в электрической сети авто или перегревом двигателя;
Повреждения головки блока цилиндров — последствия перегрева двигателя
Повреждения прокладки ГБЦ и ее выход из строя
Простой сменой прокладки в таком случае ограничиться не получится: при неправильно выставленном усилении новая будут стираться с такой же скоростью, что и ранее.
Процесс затяжки креплений головки блока цилиндров требует точного соблюдения всех особенностей и правил. Довольно часто новички и неспециалисты допускают ошибки, последствием которых становятся дефекты ГБЦ или блока цилиндров:
• Перетягивание болтов;
• Попадание в резьбовые колодцы смазочной жидкости;
• Крепления затягиваются в ошибочном порядке;
• Работа ключом с неподходящей насадкой;
• Попытка вкрутить болты неподходящей длины.
Без добавления смазочного средства вкрутить болт в резьбовой колодец, не очищенный от нагара, грязи и ржавчины, практически невозможно. Даже если затяжка будет выполнена, её момент не будет докручен до необходимой величины. Специалисты, работающие с двигателями автомобилей, наносят смазку только на болты, в то время как новички в силу неопытности и отсутствия знаний заливают масло непосредственно в колодец.
Расположение колодцев болтов ГБЦ
Затяжка болтов ГБЦ «на глазок», без использования динамометрического ключа, не приводит ни к чему хорошему: крепления либо перетягивают, либо недотягивают. В первом случае болты ломаются, из-за чего приходится отдавать в ремонт блок цилиндров. В большинстве случае головки болтов ГБЦ изготавливаются под наружный либо внутренний шестигранник, намного реже — под квадрат.
Последствия неправильной затяжки резьбовых соединений — поломанные и вышедшие из строя болты
Лишнее напряжение в корпусе ГБЦ обычно фиксируется при несоблюдении порядка затяжки болтов. ГБЦ выполнена из алюминия, который практически не переносит высоких нагрузок, быстро деформируется и покрывается трещинами. Через них вытекают продукты сгорания топлива, что провоцирует потерю мощности и приёмистости двигателя, повышению его аппетитов и снижению рабочего ресурса.
Растрескивание головки блока цилиндров из-за высокого напряжения
Каждый из способов затягивания резьбовых соединений ГБЦ обладает своими плюсами и минусами. Использование динамометрического ключа позволяет добиться точных результатов без повреждения деталей и болтов, которые могут привести к выходу двигателя из строя. Второй метод — без динамо-ключа — широко используется в народе благодаря своей простоте, доступности и отсутствию необходимости приобретать дорогостоящий ключ.
Несмотря на то что профессиональные механики советуют прибегать только к первому способу, производители автомобилей в технических руководствах нередко советуют использовать комбинированный метод. Суть его заключается в том, что при моментах затяжки свыше 8–10 кг*м велика вероятность стопроцентной ошибки даже с использованием смазочных материалов, поэтому крепежи сперва затягивают динамо-ключом до указанных значений, а потом доворачивают по углу.
Одной из важных частей двигателя является головка блока цилиндров. Правильная затяжка болтов, определение момента и порядок работ обеспечивают бесперебойную работу ГБЦ и силового агрегата автомобиля.
Когда необходимо делать затяжку?
Не каждый автолюбитель осознает важность этого нюанса. И не все водители понимают, что нужно соблюдать порядок затяжки штифтов головки блока цилиндров. Этот момент важен, и пренебрегать им не рекомендуется. Если являетесь владельцем ГАЗ 53 и неправильно затянули винты ГБЦ, это может стать причиной появления других неисправностей. Соответственно, ремонт двигателя повлечет множество денежных затрат.
